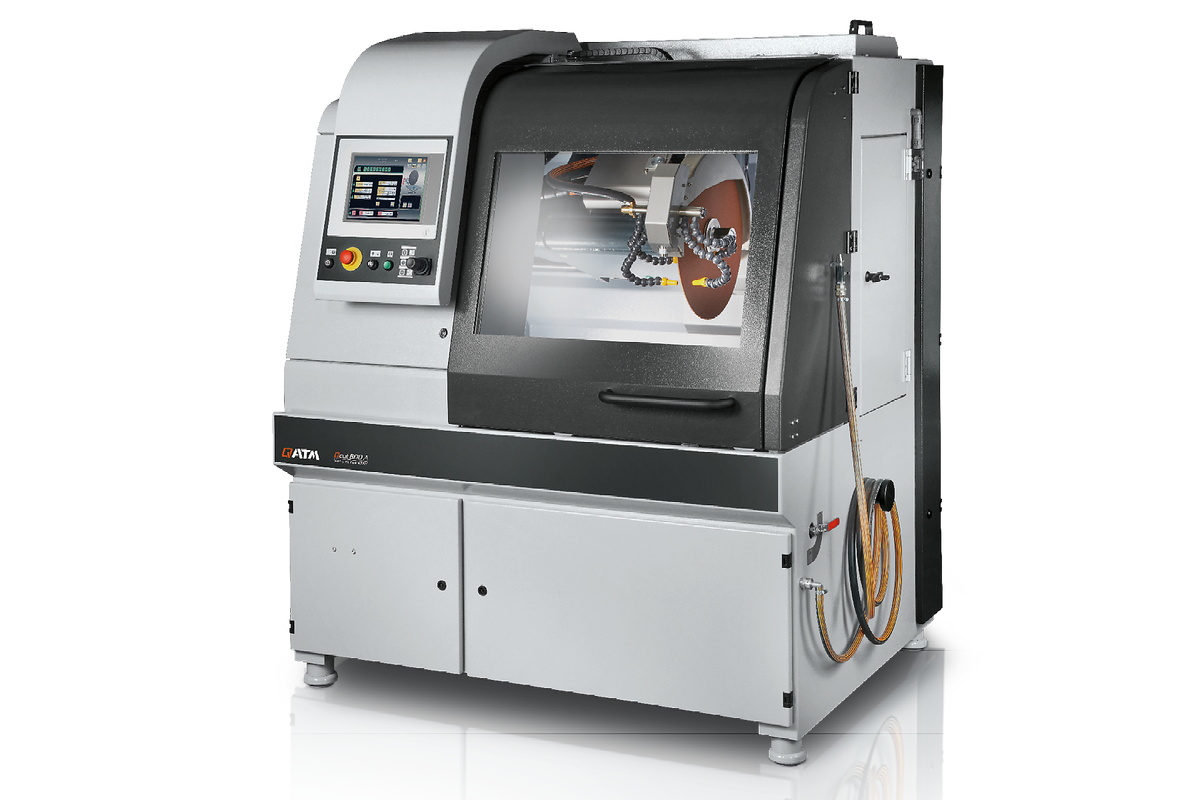

De industriële doorslijpmachine Qcut 600 A voldoet aan de hoogste eisen aan ruimte en mogelijkheden voor het snijden met zijn innovatief concept voor ontwerp, constructie en bediening.
Een watergekoelde 15 kW hoofdmotor is geïntegreerd in de zwenkarm en de automatische horizontale tafel (X-as) en snijwiel beweging (Y-as) kunnen tot 80 mm/sec. bereiken door middel van hoog dynamische aandrijfassen in snelle run.
Met een totaal nieuwe aanpak met de automatische cross-feed beweging (Z-as) via de zwenkarm, is de snijkamer ideaal te gebruiken. Parallelle instelling van de wielafscherming tijdens verticale snij-sequenties verhoogt de snijcapaciteit aanzienlijk.

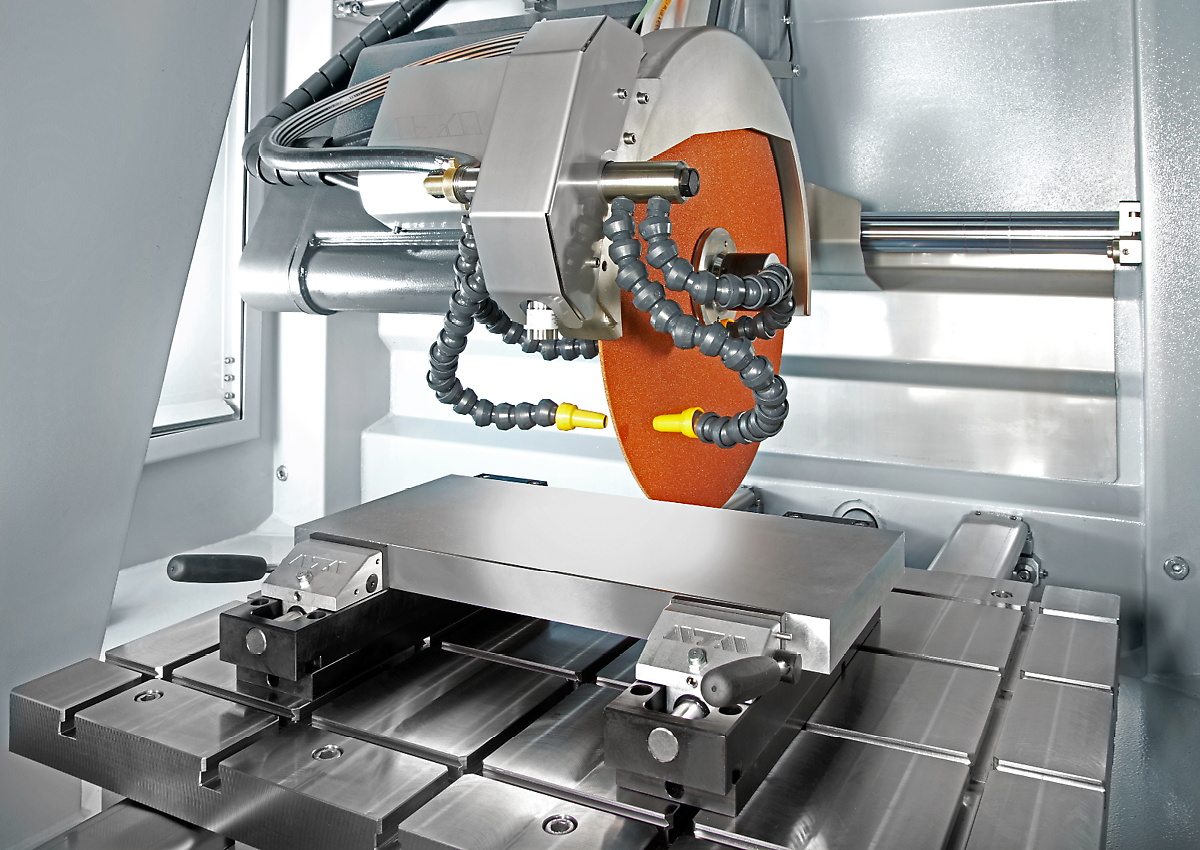

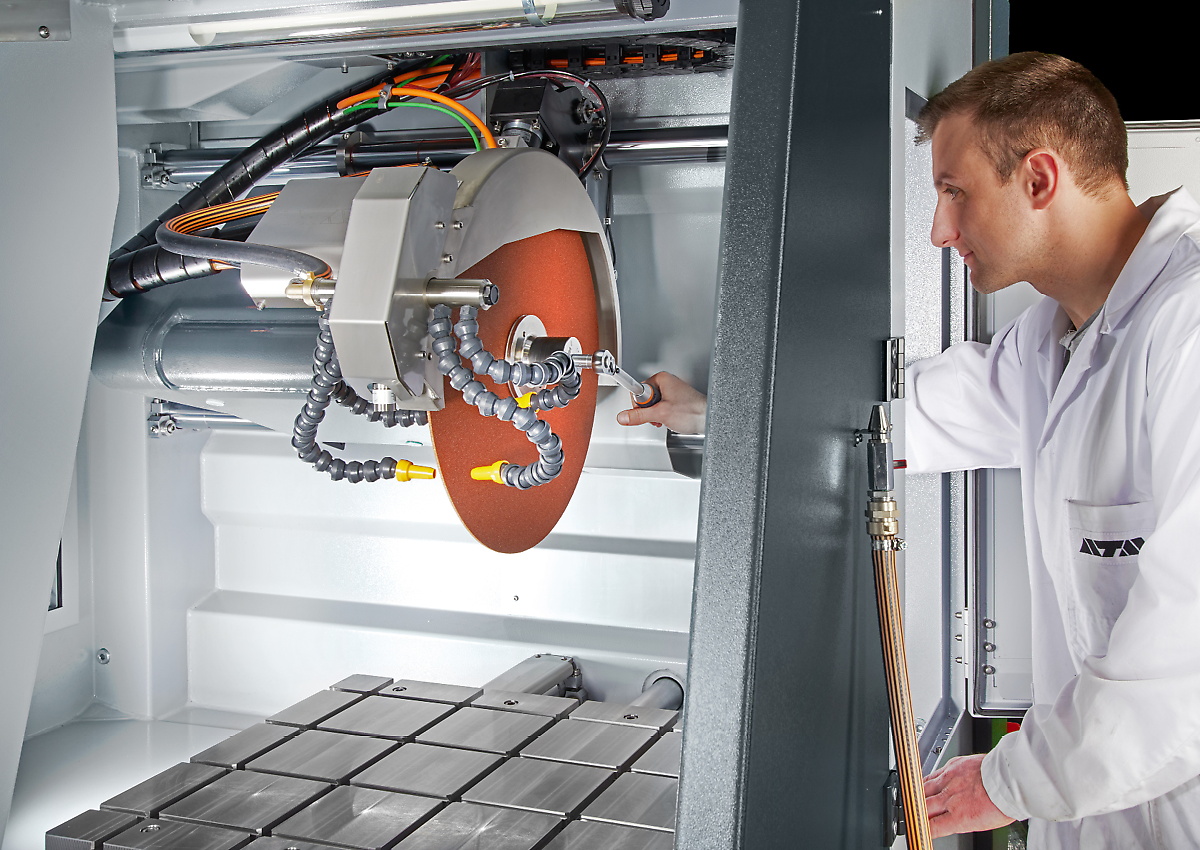

De grote voor- en scharnierende deur met veiligheidsslot zorgt voor toegang tot de machinetafel met longitudinale en dwarse T-sleuven. De zijdeur zorgt voor een eenvoudige en handige wijziging van de dooslijpschijf als de Z-as is ingesteld op de juiste positie. Recirculerende koeling en automatische centrale smeersystemen zijn geïntegreerd in het robuust gelaste staalconstructielichaam van de machine.
A wide range of cutting procedures is at your disposal for the very best cutting results. Through the combination of this unlimited range of positions, series cuts or differing cut sequences can be made into reality. The cutting process is rightly supported by controlled cut-off wheel revolutions which can be held constant through an optional wheel measurement facility. Control of the cutting speed and a soft start control serve additionally for an economical cutting feed. Manual control commands in the X-/Z-/Y-axes are also possible using an industrial joystick. The operator console can be slid either to left or the right.
Travel and cutting wheel offer a wide-ranging repertoire of types of cut through different combinations. In addition to the linear diagonal cut, the layer and segment-cuts are recommended for gentle cuts. The layer-cut is well-suited for cutting taller and longer objects as well as solid material. The segment-cut is especially suitable for large objects and hard materials.
Touch-Screen display for the QATM-Software control is easy to read thanks to smart phone technology and even easier to operate. Compact program sequences are easy to compile and therefore enable automated program sequences. An unlimited number of password-secured program sequences can be updated and backed-up via USB.
With the “Multi-Position-Process” (MPP) you can place multiple specimens on the table and cut them in one sequence. The teach-in function enables a simple and user-friendly setting of various cutting positions.
In addition to the type of cut, variable pulse-cut feed can also be selected. Rhythmic pulsed feed ensures regular cooling and removal of cutting debris from the sample.
With line laser you can display the scheduled cut on the sample. This helps to define the exact cutting position.
Using your existing broadband Internet connection, QATM provides an online fault diagnosis and operator support.
Cutting is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
Onze innovatieve klemsystemen worden gebruikt om werkstukken veilig en nauwkeurig vast te klemmen om exact door te slijpen of te polijsten. Er is een uitgebreid pakket aan verschillende klemsystemen beschikbaar, die ontworpen werden voor specifieke toepassingen en werkstuk-afmetingen.
| Doorslijpschijf | up to ø 600 mm/24" |
| Max. cutting capacity | ø 244 mm |
| Max. insnijdiepte in monster | 190 mm (cutting wheel ø 500 mm) |
| Afmeting flens voor slijpschijf | ø 32/40 mm |
| X-as automatisch | 550 mm |
| Y-as automatisch | 360 mm |
| Z-as automatisch | 550 mm |
| Precisie Z-as | 0.1 mm |
| Table WxD | 750 x 600 mm, stainless |
| T-slot | 12 mm |
| Snelheid | variable 1000-2400 rpm |
| Vermogen aanfrijving (hoofdaandrijving) | 15 kW S1 |
| Aansluitvermogen | 30 kVA |

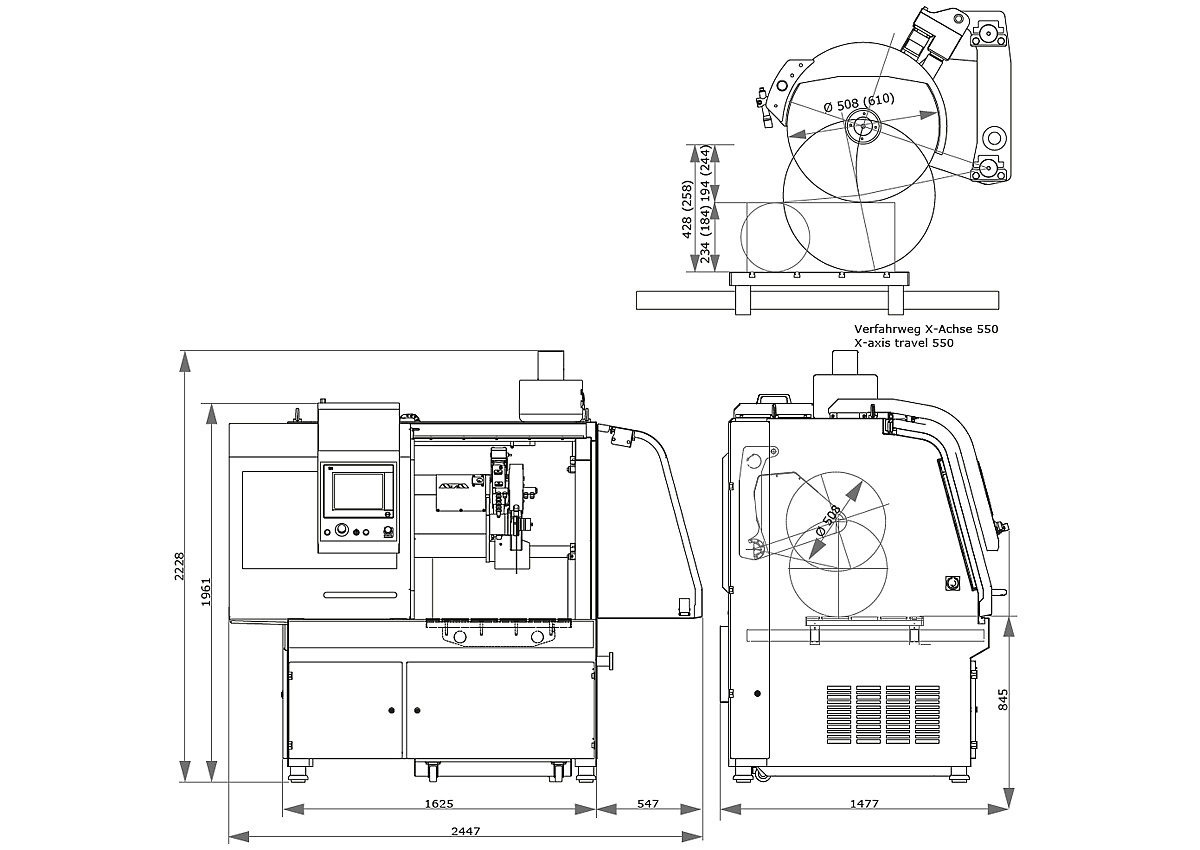

| B x H x D | 1488 x 1960 x 1477 mm |
| Gewicht | ~ 1600 kg (depends on equipment) |
Onder voorbehoud van technische wijzigingen en eventuele fouten
