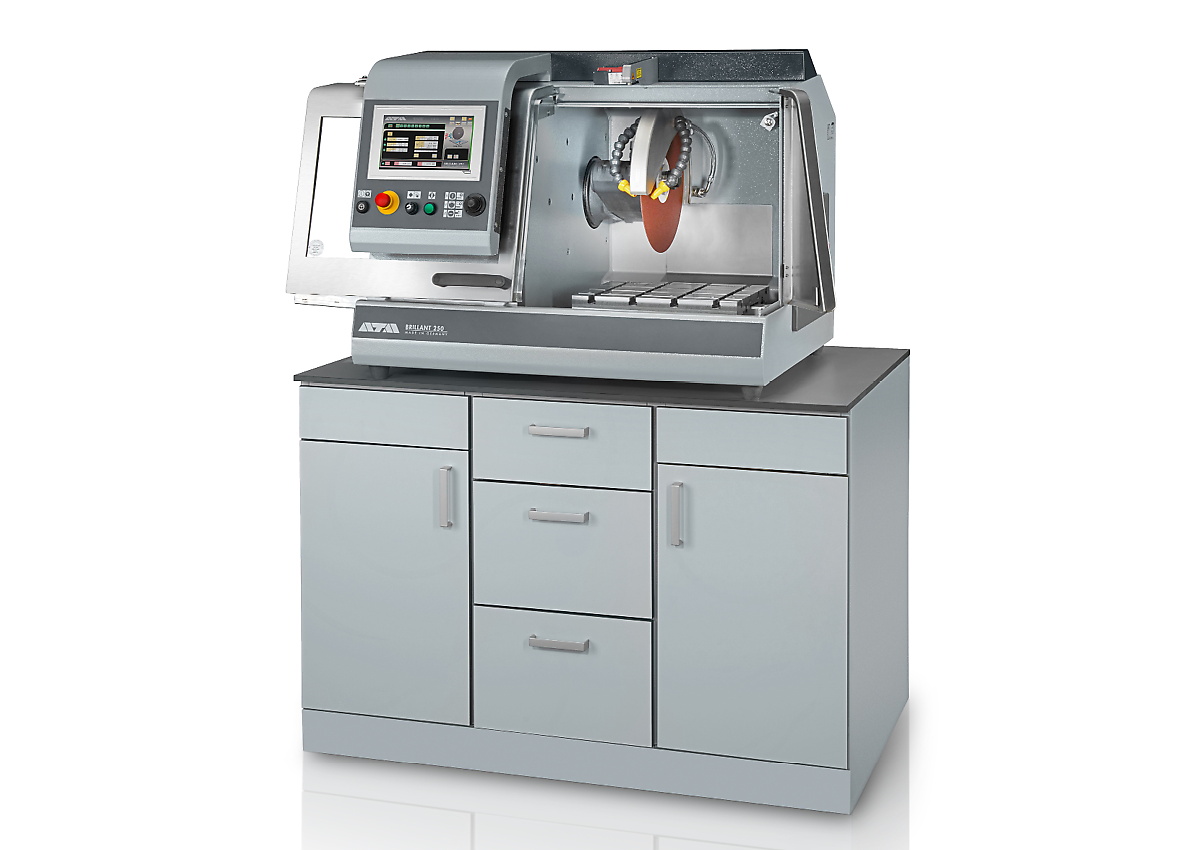

De Qcut 350 A is een automatische doorslijpmachine voor samples tot max. Ø 135 mm. Door zijn lage contact snijfunctie (lcc), snijdt het voorzichtig verschillende soorten monsters met verschillende geometrieën, maten en materialen.
De doorslijpmachine wordt meestal gebruikt in metallografie, materialografie, mineralogie, alsook voor het snijden van composietmaterialen (CFC/PMC/MMC) of elektronische apparaten zoals PCB’s.
De grote snijkamer en roestvrijstalen tafel van de machine zorgen voor een comfortabele en flexibele werking. Een overvloed aan software-gebaseerde functies, zoals automatische aanraakdetectie, multi-position proces en parallelle instelling van de wielbeveiliging tijdens het verticaal snijden, verbeteren verder de reproduceerbaarheid van snijprocessen.
The feed rate is reduced upon reaching the preset maximum power. This protects the machine and its cutting components from overloading.
The optional, automatic cross-feed with series cut function is suitable for exact parallel cuts. Operational handling takes place via electronic control. The electronic cross-feed can also be applied as feeder axis when working with pot wheel.
In cases where there are heavy sections and materials which are difficult to cut, the variable pulsed cutting system gives decisive advantages.
With the “Multi-Position-Process” (MPP) you can place multiple specimens on the table and cut them in one sequence. The teach-in function enables a simple and user-friendly setting of various cutting positions.
After automatic start of the cutting process the sample is approached in rapid run. By touching the cut-off wheel the sample is cut efficiently and safely with preset cutting parameters.

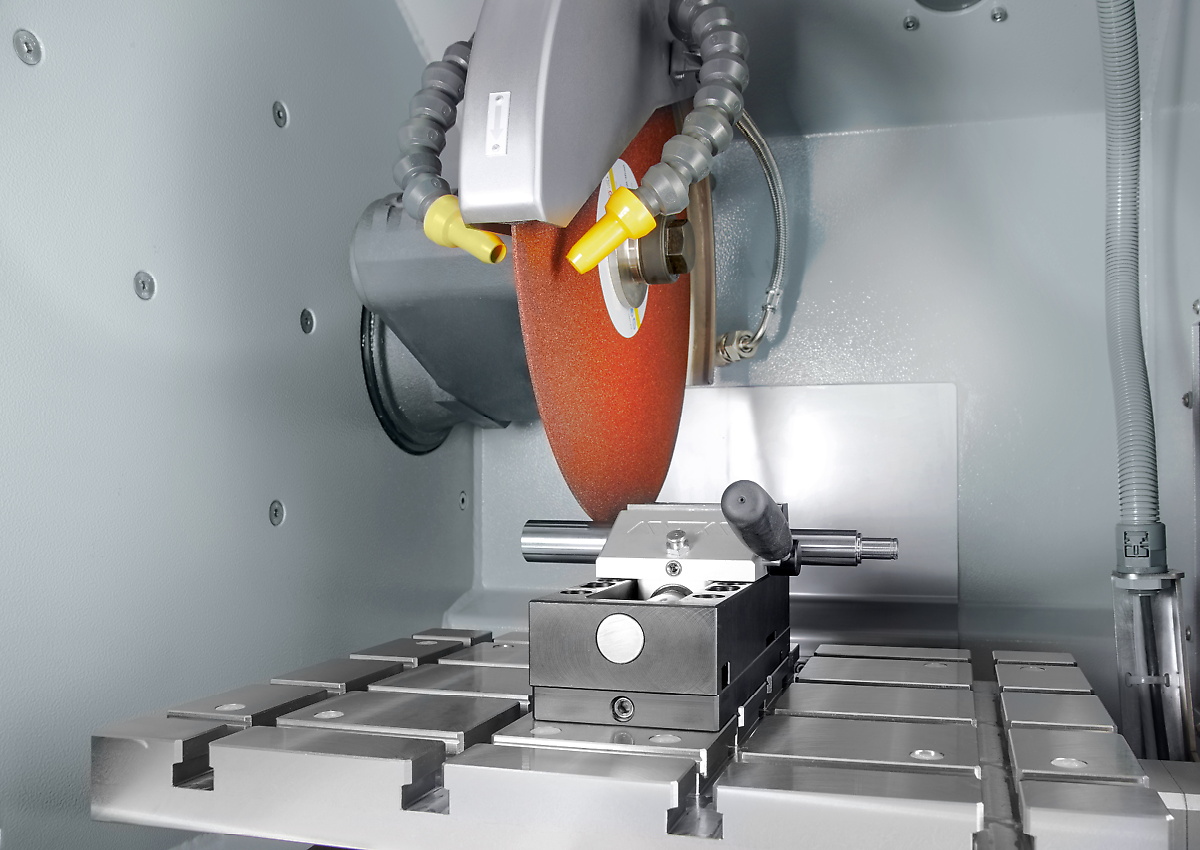

The enlarged cutting chamber and worktable combined with parallel setting of wheel guard increases cutting capacity and travel for all axes. The side door ensures optimum access to the cutting chamber and the additional opening for supplying long sample parts opens up much possibilities.
Cutting parameters for the automatic traverse cuts can be saved in the electronic control, and then loaded later. The position of the manual traverse cut is also shown on the display. All parameters such as feed rate, travel and cutting force can be altered during automatic cycles.
Cutting is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
Onze innovatieve klemsystemen worden gebruikt om werkstukken veilig en nauwkeurig vast te klemmen om exact door te slijpen of te polijsten. Er is een uitgebreid pakket aan verschillende klemsystemen beschikbaar, die ontworpen werden voor specifieke toepassingen en werkstuk-afmetingen.
| Doorslijpschijf | up to Ø 356 mm/14" |
| Max. cutting capacity | Ø 135 mm |
| Afmeting flens voor slijpschijf | Ø 32 mm |
| X-as automatisch | 260 mm |
| Y-as automatisch | 180 mm |
| Z-axis automatic (option) | 140 mm |
| Precisie Z-as | 0.1 mm |
| Table without Z-axis WxD | 400 x 300 mm, stainless |
| Table with Z-axis WxD | 500 x 300 mm, stainless |
| T-slot | 12 mm |
| Snelheid | variabel 800-3400 rpm |
| Aansluitvermogen | 9.5 kVA |
| Vermogen aanfrijving (hoofdaandrijving) | 4 kW S1; 5.5 kW S3 |
| B x H x D | 1015 x 760 x 810 mm |
| Gewicht | ~ 200 kg (hangt af van uitruisting) |
Onder voorbehoud van technische wijzigingen en eventuele fouten
