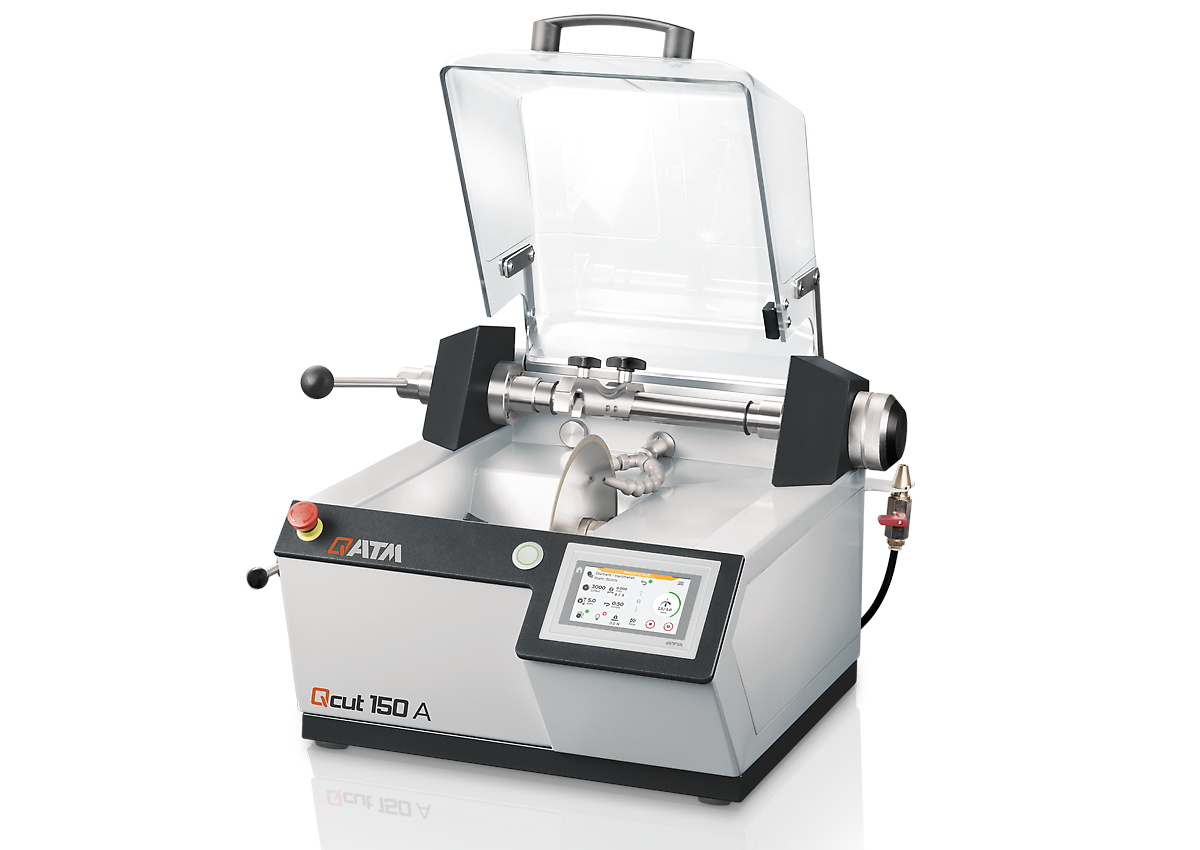

De Qcut 150 A is een flexibele doorslijpmachine die gebruikt wordt met slijpschijven tot diameter 203 mm/8”.
Het compacte tafelmodel kan zowel automatische als manuele slijptaken aan met de ergonomische hendel. De optionele klem-arm met ingebouwde kracht-sensor garandeert vervormingsarme snedes dankzij een nauwkeurige, kracht-gebaseerde aanvoersnelheid.

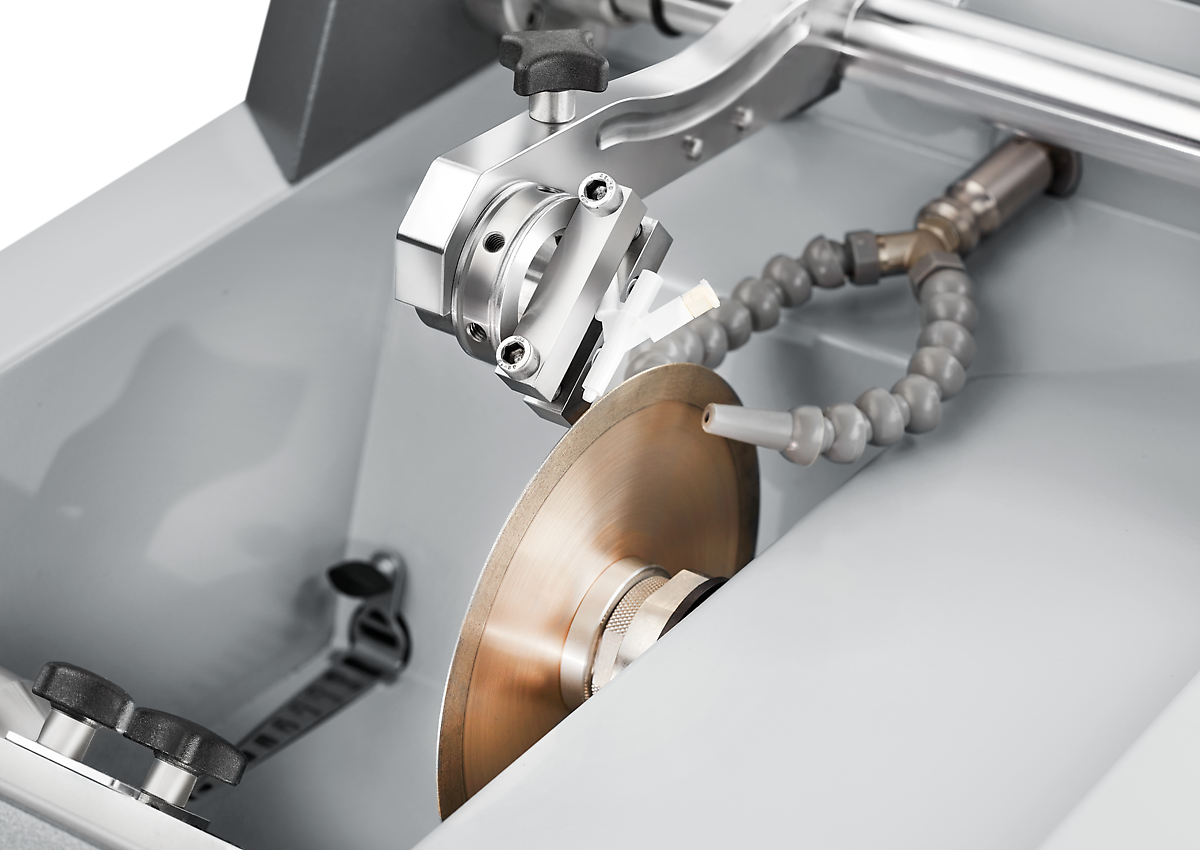

De doorslijpkracht wordt nauwkeurig aangestuurd door een geïntegreerde kracht-sensor. Hiermee wordt de doorslijpkracht constant gehouden door de aanvoersnelheid automatisch aan te passen tijdens het slijpproces.

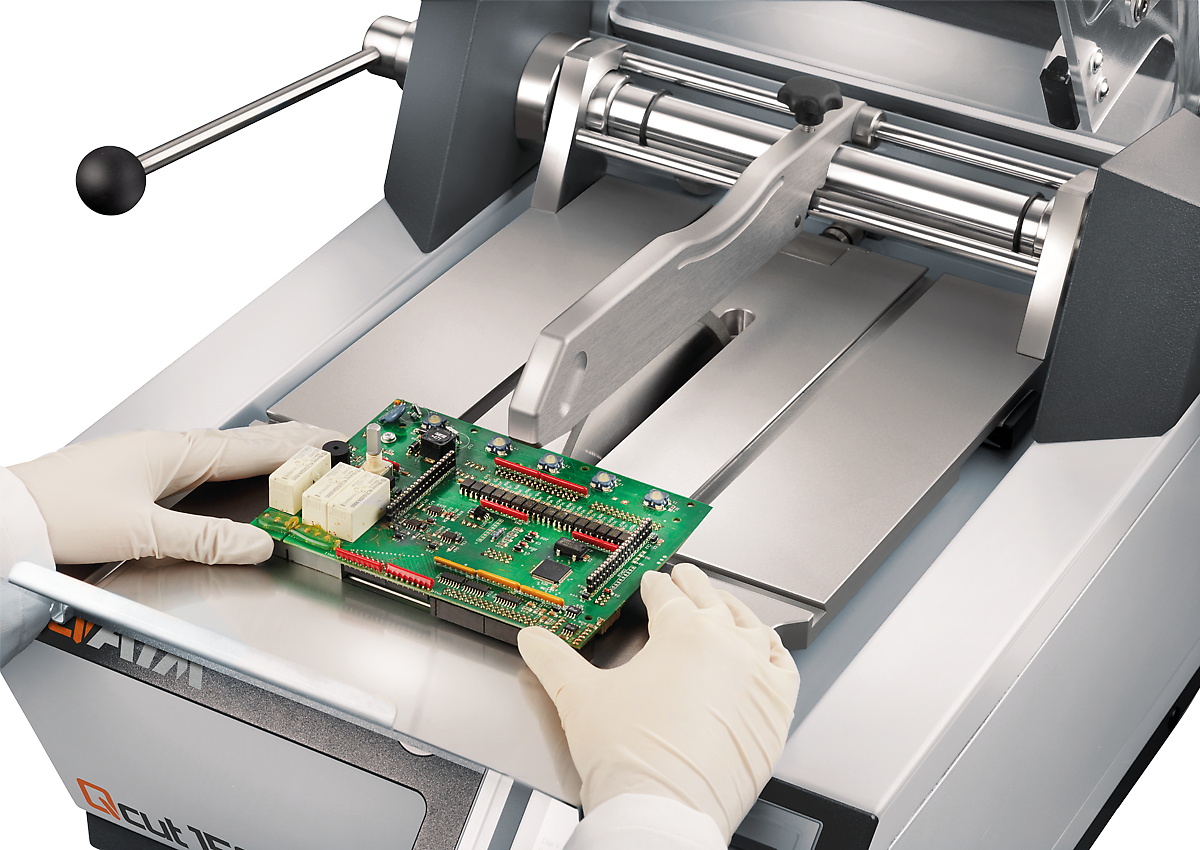

Met de gereedschapsvrije monteerbare tafel bevestiging kunnen PCB's, plaatmateriaal of grotere monsters snel manueel doorgeslepen worden.

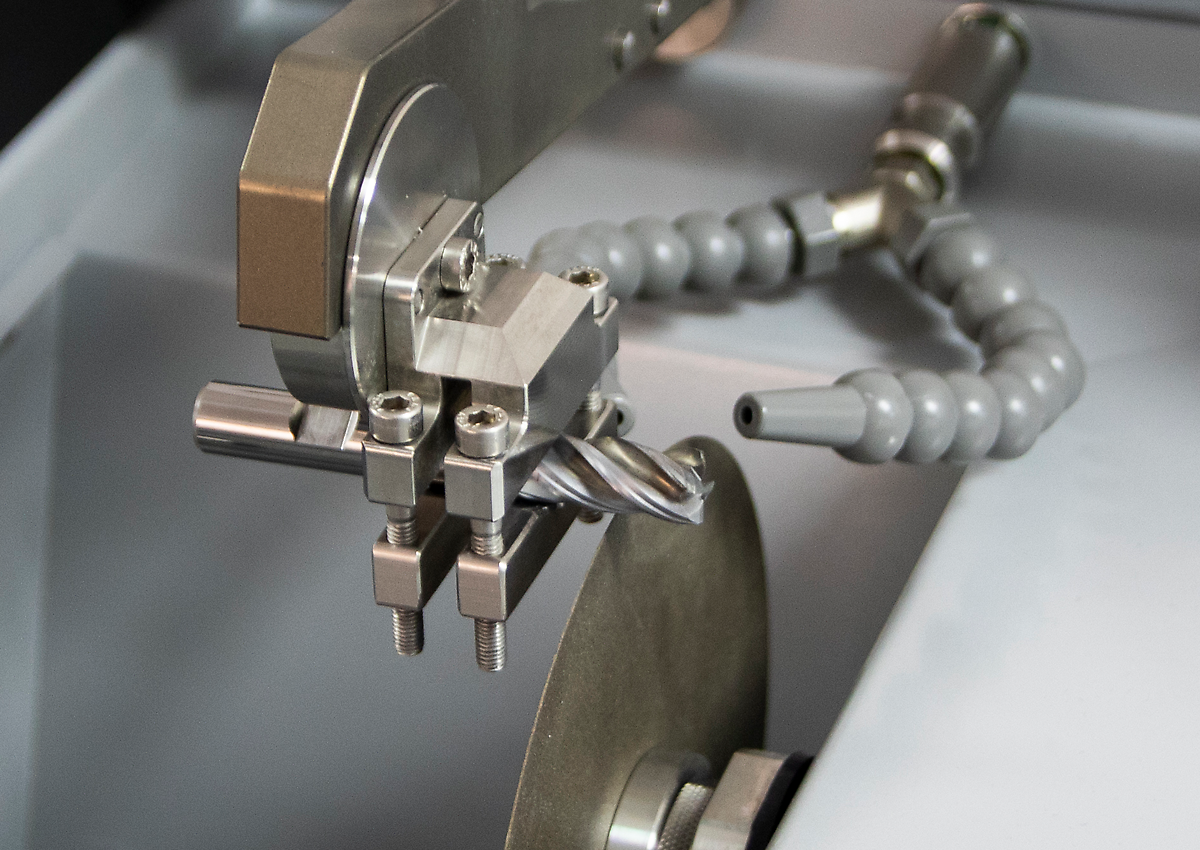

Met de nieuwe functie "zone-slijpen" kunnen aanvoersnelheid of slijpkracht individueel ingesteld worden voor afzonderlijke snedes van het monster voor één slijp-opdracht. Materiaalvervorming en -opwarming worden zo verminderd, waardoor het slijpproces efficiënter wordt.
The use of the adaptive rotation axis leads to an even more uniform cutting pattern and reduces the risk of the cut-off wheel running. This reduces the effort required for later plane-parallel grinding of the sample.
In de slijp-modus kunnen monsters manueel of half-automatisch geslepen worden met een cup-schijf (doelpreparatie).

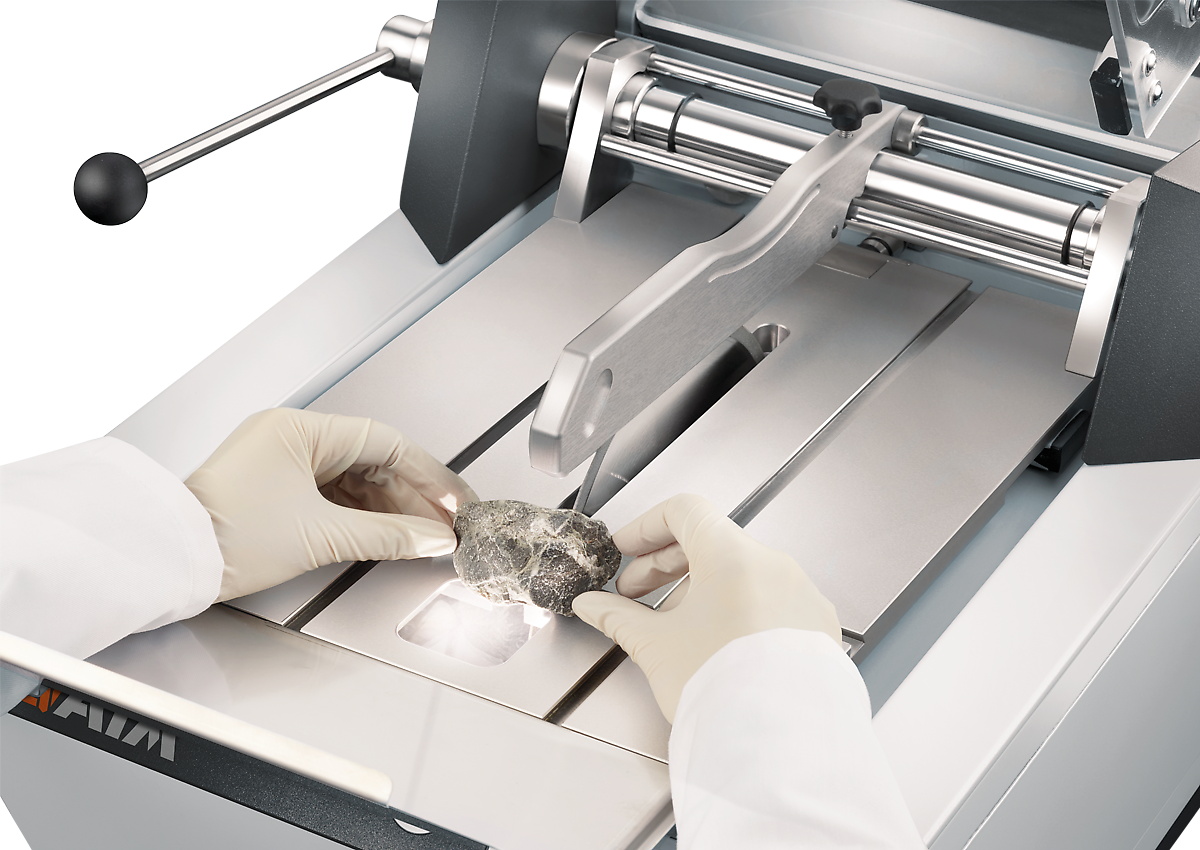

Met behulp van een geschikt klemsysteem van de uitgebreide reeks toebehoren kunnen ingebedde of niet-ingebedde monsters tot Ø 40 mm comfortabel ingespannen worden op de slijpmachine.

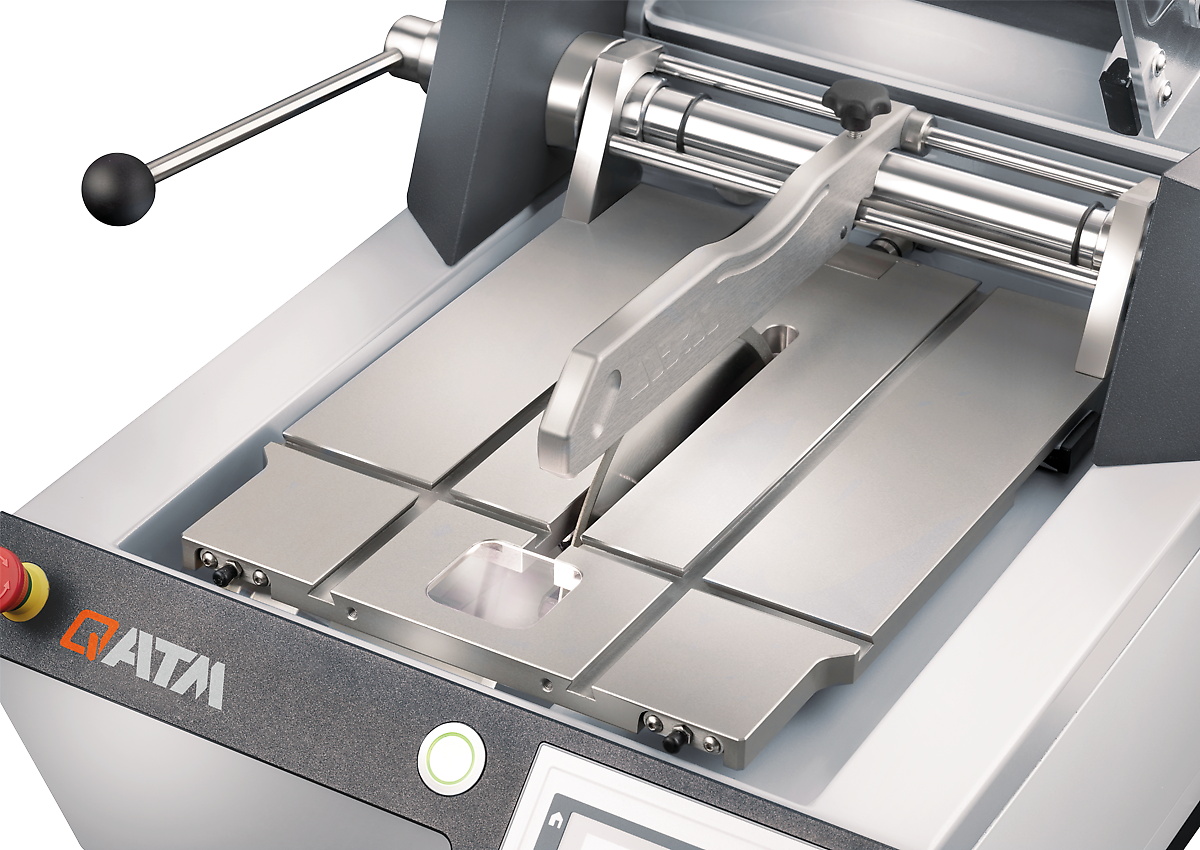

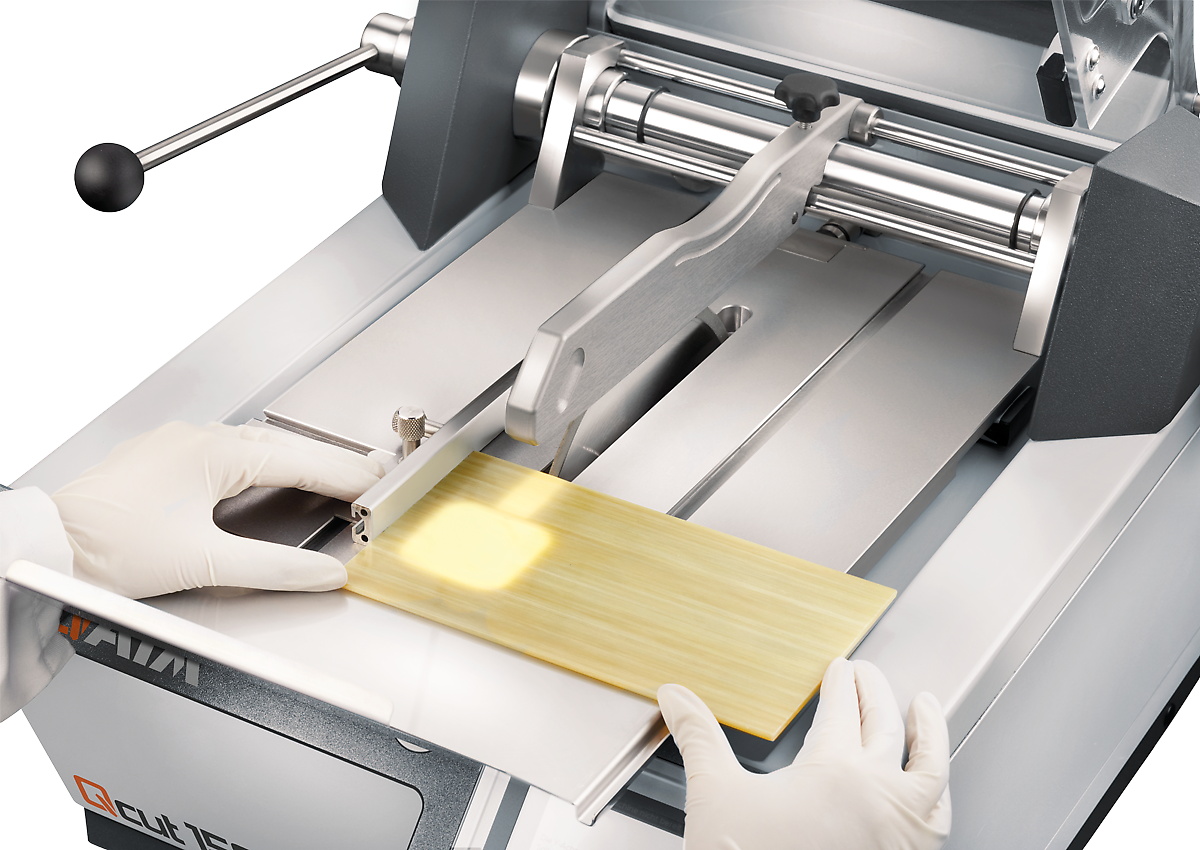

Grotere monsters, zoals PCB's en plaatmateriaal kunnen snel en manueel doorgeslepen worden met de tafel die zonder bijkomend gereedschap kan gemonteerd worden.
Cutting is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
Onze innovatieve klemsystemen worden gebruikt om werkstukken veilig en nauwkeurig vast te klemmen om exact door te slijpen of te polijsten. Er is een uitgebreid pakket aan verschillende klemsystemen beschikbaar, die ontworpen werden voor specifieke toepassingen en werkstuk-afmetingen.
| Slijpschijf | ø 75 - 203 mm/8" |
| Variabel toerental | 150 - 3000 tpm |
| Max. monstergrootte | ø 40 mm |
| Schijfruimte | ø 12.7 mm |
| Variabel aanpasbare snij-kracht | 0 - 10 N |
| Aanvoer | 0,01 - 20 mm/s (automatisch) |
| Y-as (verticale beweging) | 120 mm (manueel /automatisch) |
| Z-as manueel (parallel snede) | 25 mm (manueel) |
| Positie nauwkeurigheid Z-as | 0.005 mm |
| Motor vermogen | 0.37 kW (S1) |
| Aansluitvermogen | 0.75 kVA |
| B x H x D | 545 x 391 x 566 mm |
| Gewicht | ~ 45 kg (afhankelijk van uitvoering) |
Onder voorbehoud van technische wijzigingen en eventuele fouten
