Het bijzonder robuuste en krachtige ontwerp van de Qgrind XL vlakslijpmachine maakt maximale materiaalafname met hoge precisie mogelijk.
De ForceControl functie zorgt voor reproduceerbare slijpresultaten met de geïntegreerde elektronische meetsystemen. Door het selecteren en combineren van verschillende slijpmodi worden zowel maximale materiaalafname (ruwen) als uitstekende preparaatoppervlakken (finish) bereikt. Met de SmartGrind-softwarefunctie kan het slijpproces continu worden bewaakt en bijzonder efficiënt worden gemaakt door de volautomatische bepaling van de slijpintervallen. De integratie van een reinigingsstation en de intuïtieve software-interface stellen nieuwe normen voor comfort en gebruiksvriendelijkheid.

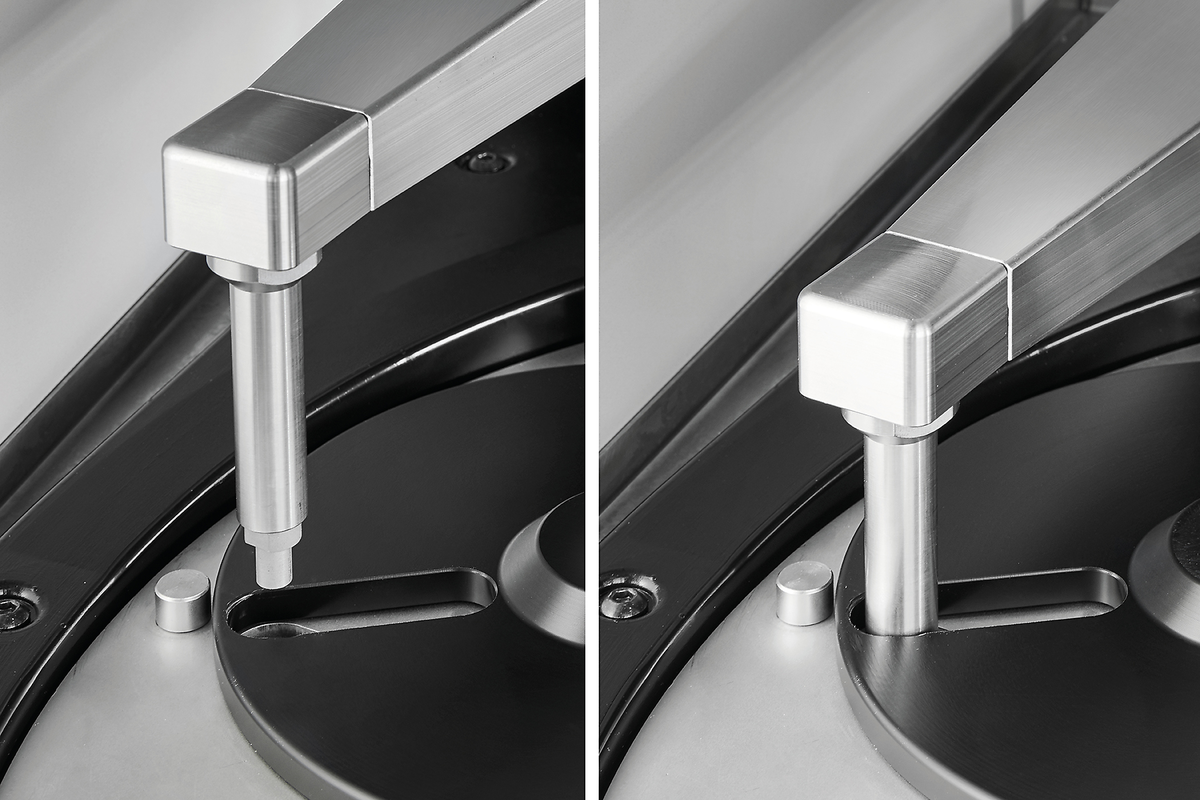

De slijpkop en diamantdresser zijn uitgerust met een robuust ForceControl-systeem en maken reproduceerbare en hoge slijpkrachten mogelijk. De geïntegreerde meetcellen en de innovatieve gemotoriseerde krachtregeling zorgen voor een gedefinieerde materiaalafname en maximale procesbetrouwbaarheid.
In de volautomatische modus (Smartgrind) wordt het slijpproces voortdurend geëvalueerd en de slijpbehoefte van de steen automatisch bepaald en efficiënt geregeld. De stenen kunnen ook met vooraf bepaalde intervallen en handmatig worden geklaard. De resterende steenhoogte, de slijtage van de slijpdiamant en het procesverloop worden dynamisch weergegeven op het display.
Bij het vlakslijpen van metallografische preparaten worden zowel hoge verwijderingspercentages als vlakke preparaten met een hoge oppervlaktekwaliteit nagestreefd. In de "ruw" slijpmodus kan de materiaalverwijdering tot 20% worden verhoogd in vergelijking met conventionele processen, waardoor de procestijden aanzienlijk worden verkort. In de "Finishing"-modus wordt de oppervlaktekwaliteit tot 15% verbeterd. De combinatie van verschillende modi levert optimale slijpresultaten op met maximale efficiëntie.
De QATM Qgrind XL wordt geleverd met een systeem voor nauwkeurige meting van de materiaalafname - ongeacht werktijd, monstertype, materiaal en hardheid, kunt u eenvoudig de reeds verwijderde materiaalhoogte controleren.

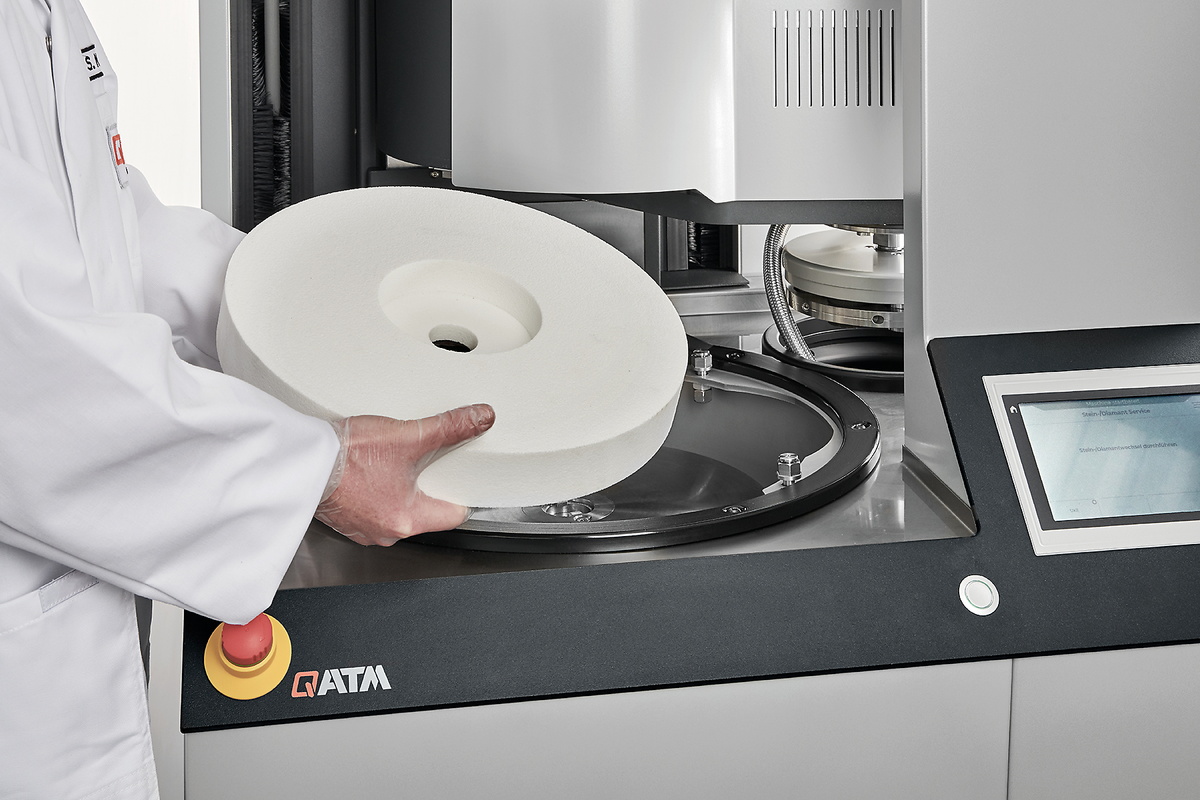

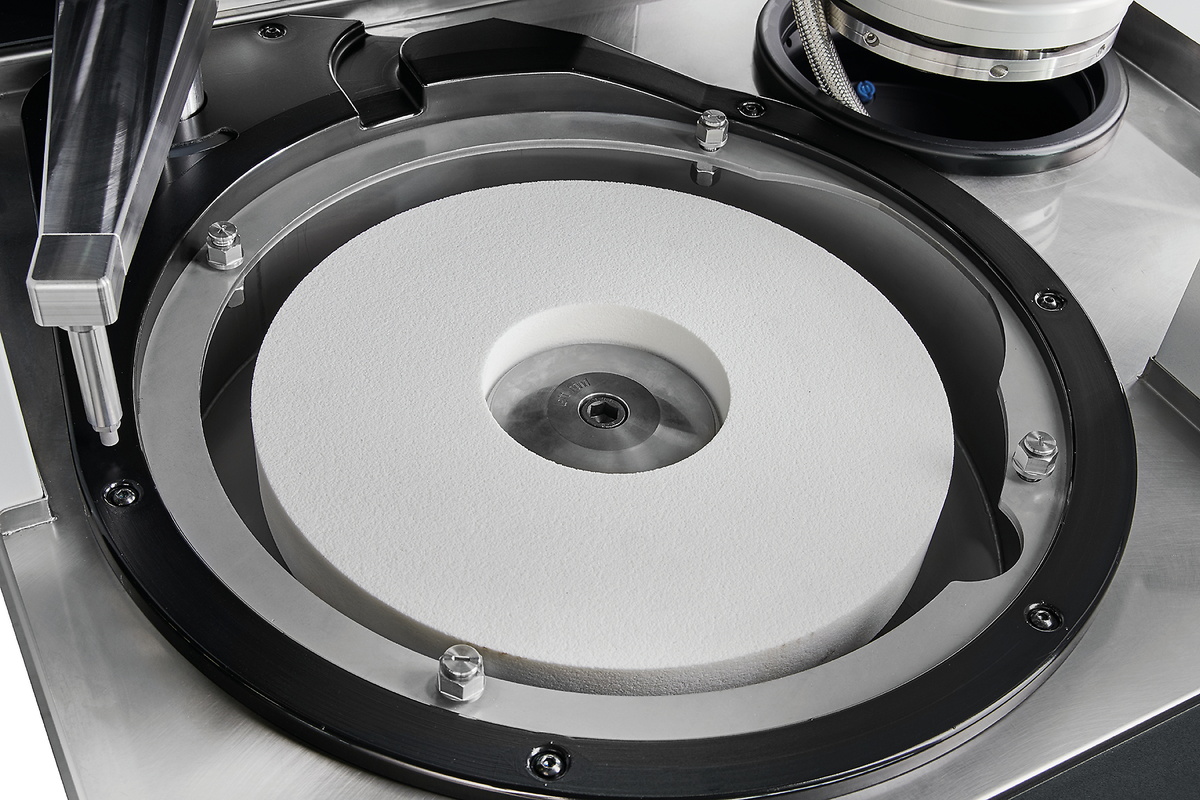

Hoogwaardige aluminiumoxide of siliciumcarbide slijpstenen zijn beschikbaar voor de verschillende toepassingen. Kunstharsgebonden diamantslijpstenen kunnen worden gebruikt voor het vlakslijpen van keramische materialen en harde metalen. De slijpmiddelen, speciaal geoptimaliseerd voor materialografische slijpprocessen, zijn ontworpen voor hoge afnamesnelheden, oppervlaktekwaliteit en vlakheid. De QATM slijpmedia zijn standaard goedgekeurd voor draaisnelheden tot 2000 rpm.

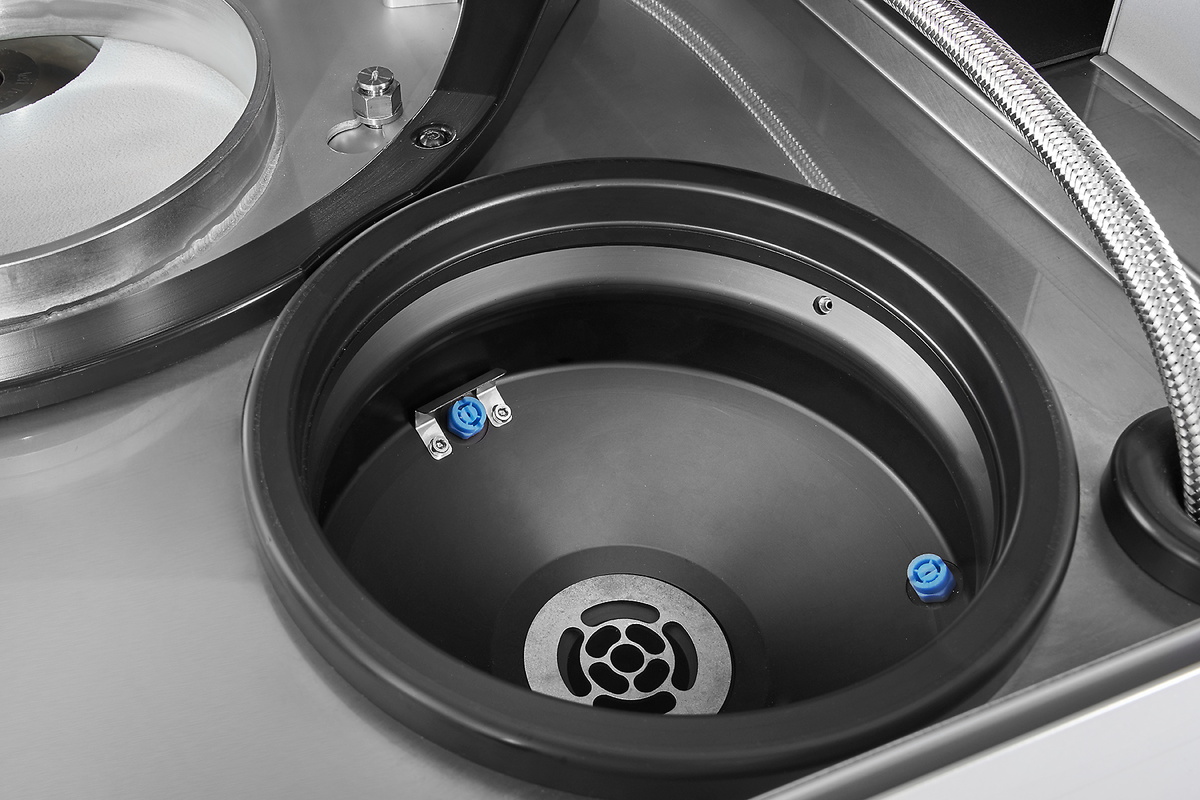

In het reinigingsstation worden preparaten automatisch gereinigd met water, ethanol en lucht en door centrifugeren tot 800 tpm (instelbaar). Zo wordt elke prepareerstap afgesloten met een reinigingsstap.

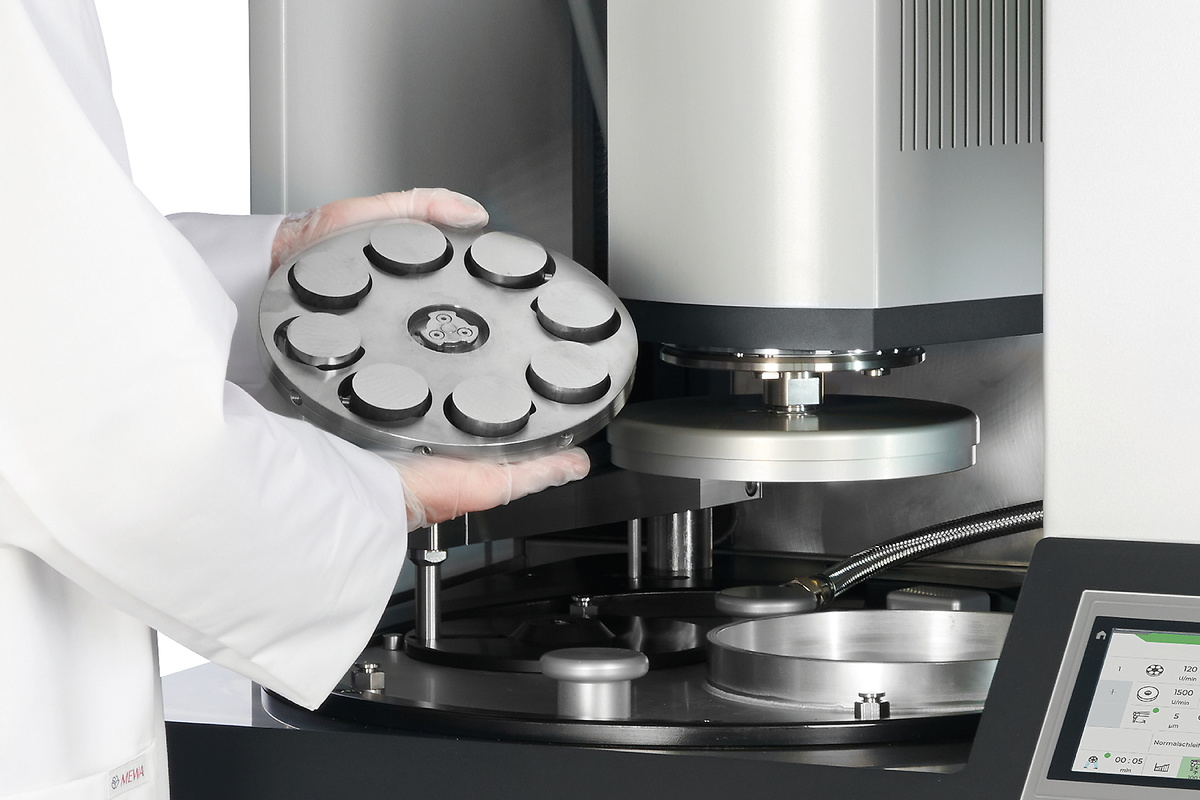

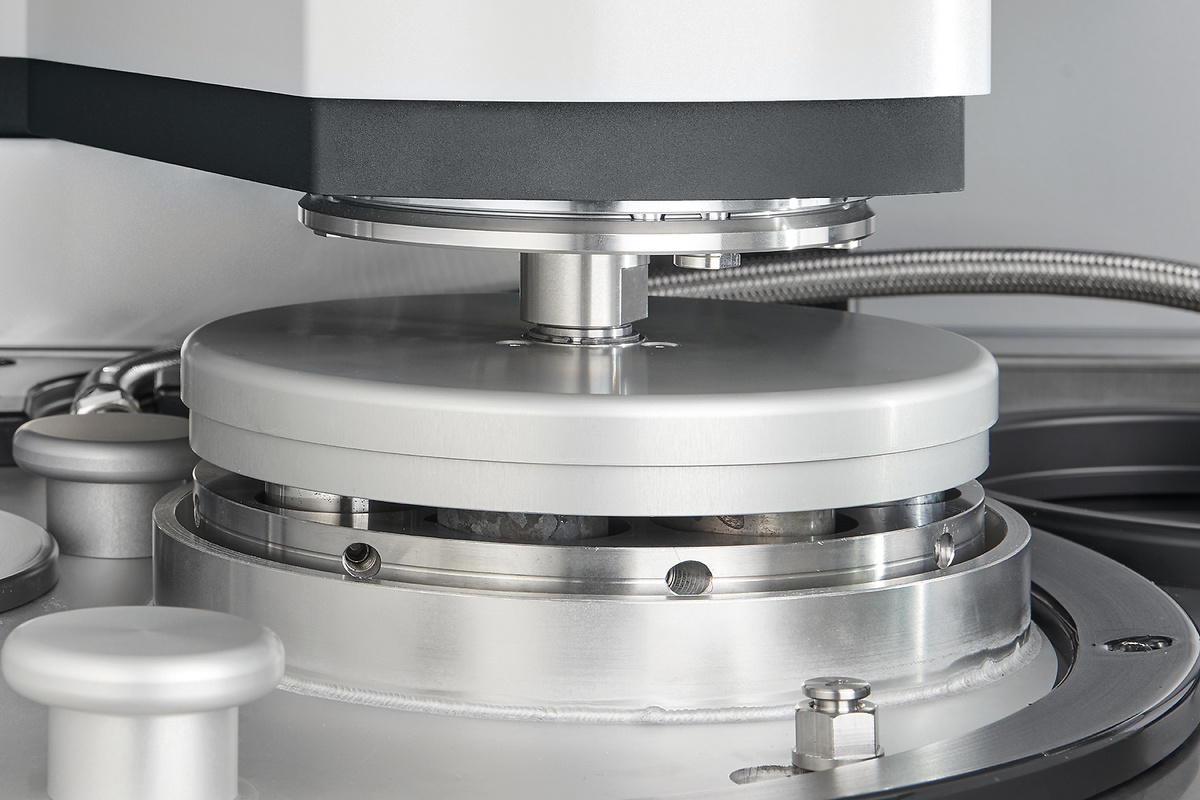

QATM biedt een brede selectie van standaard preparaathouders met verschillende diameters en voor diverse toepassingen en machines. Het klemmen van monsters met ongebruikelijke afmetingen kan gerealiseerd worden met speciale monsterhouders.
De basisvereisten bij de ontwikkeling van de automatische slijpmachine Qgrind XL waren een corpus en polijstkop van de hoogste stabiliteit. Deze eisen vormen de basis voor een trillingsarm en robuust slijpproces. Een solide stalen constructie met poedercoating en een met roestvrij staal bekleed werkgebied benadrukken het duurzame en tegelijkertijd moderne en compacte machineontwerp - made in Germany.
Een 4 kW aandrijfmotor drijft de slijpsteen van de Qgrind XL aan en zorgt voor een hoge materiaalafname en draaisnelheden tot 2000 rpm. De monsterhouder wordt in de slijpkop met maximaal 1,1 kW aangedreven, waardoor slijpkrachten tot 750 N kunnen worden bereikt. De snelheid van beide systemen kan variabel worden geregeld.

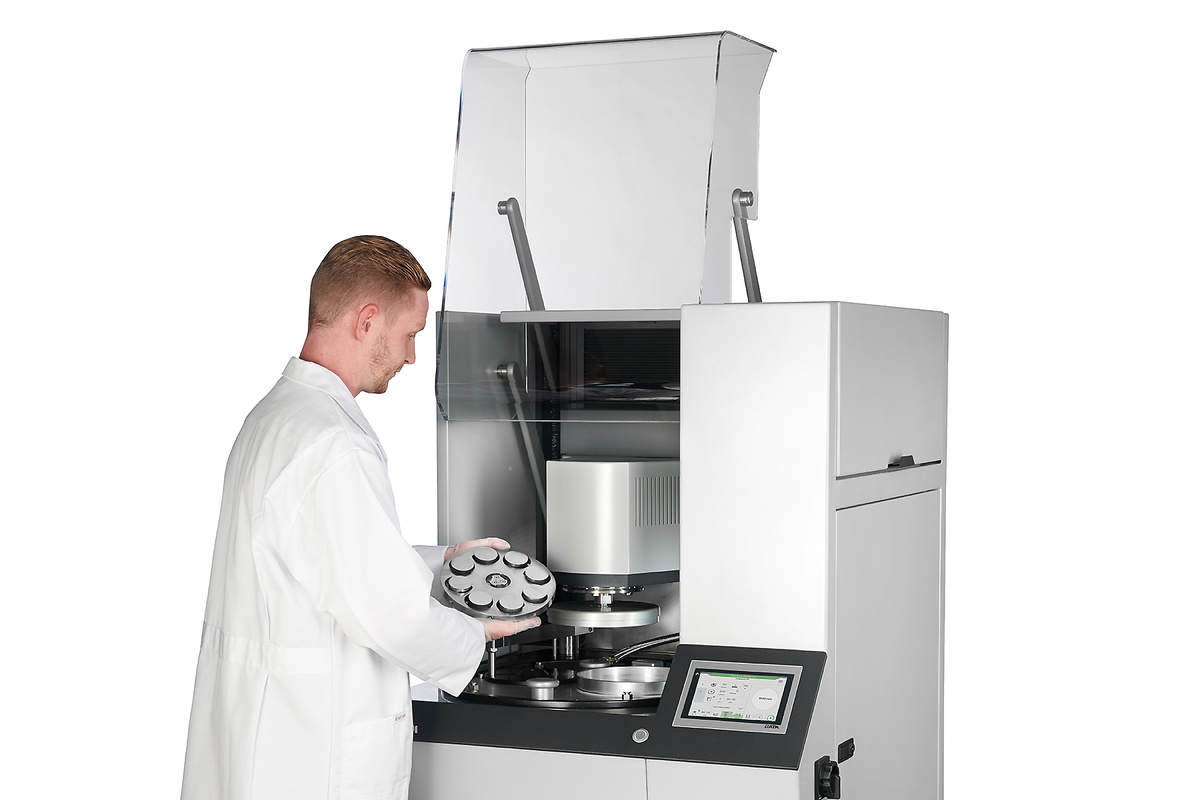

De gemotoriseerde acrylglas veiligheidskap beschermt het werkgebied van de machine. De transparante kap is voorzien van een veiligheidsschakelaar en opent automatisch als het programma is afgelopen. Voor een eenvoudige reiniging kan de kap eenvoudig worden losgemaakt.

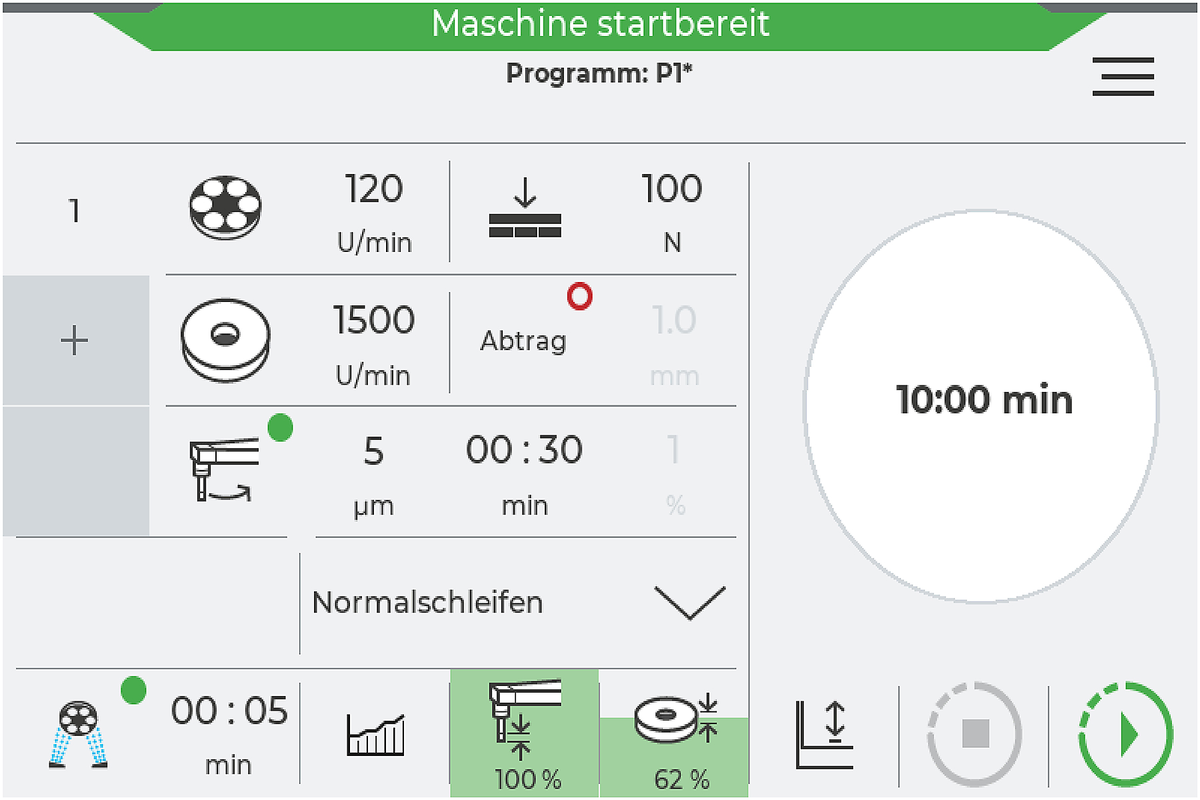

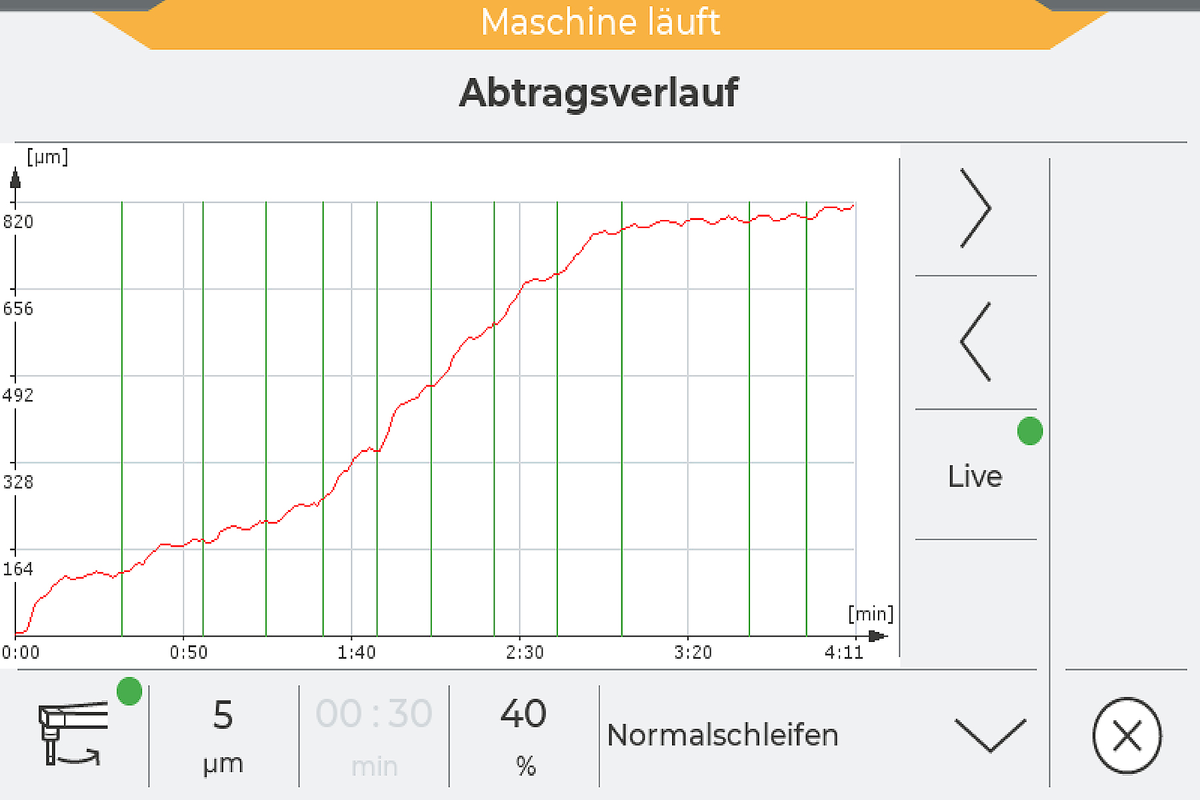

Het moderne ontwerp van de beproefde QATM besturingssoftware maakt een intuïtieve en gebruiksvriendelijke bediening mogelijk. Alle procesparameters worden duidelijk weergegeven en kunnen eenvoudig worden ingesteld door aanraking. Het maalproces wordt continu bewaakt en grafisch weergegeven met behulp van de SmartGrind softwarefunctie.
Kenmerken

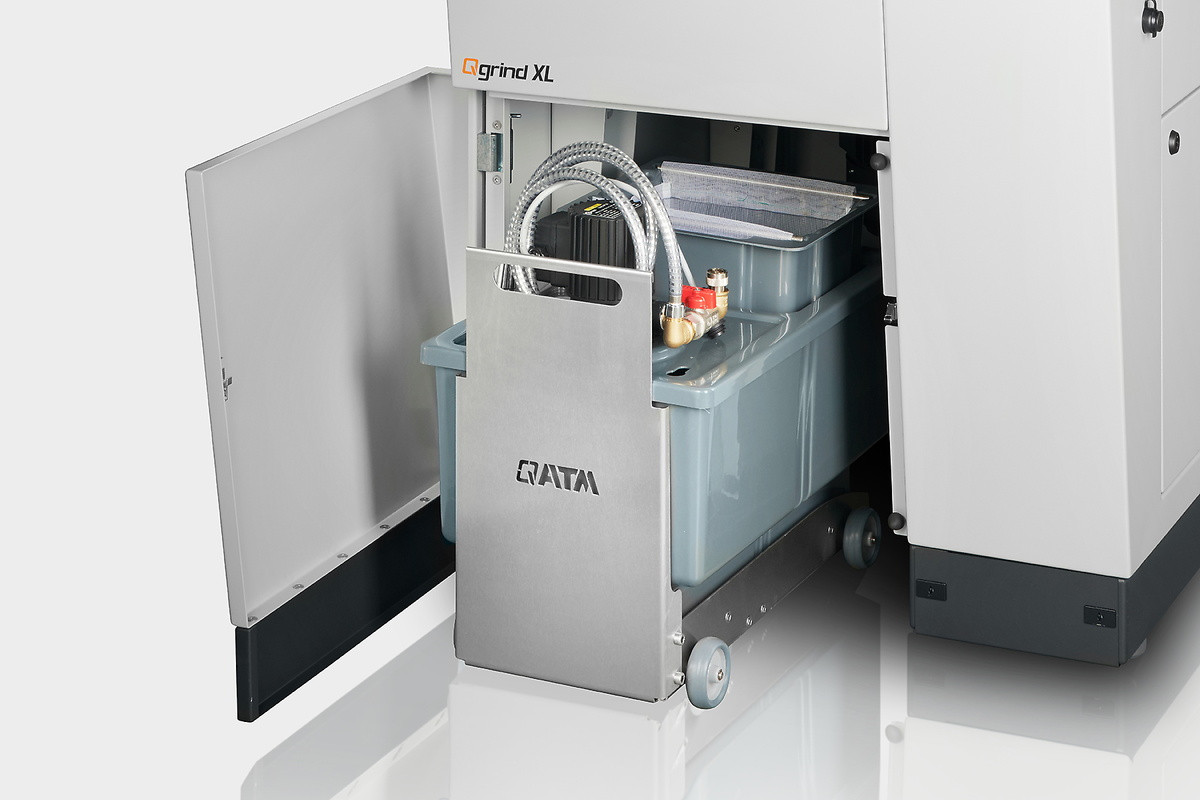

Een circulatiekoeltank kan naadloos in de machinebasis worden geïntegreerd en is gemakkelijk toegankelijk via een push-to-open deur. Zijdelingse geleiding van de uitschuifbare en oprolbare eenheid via glijrails. Tijdens het slijpen worden het debiet en de temperatuur van het koelmiddel gecontroleerd in de software. Afhankelijk van de toepassing kunnen verschillende circulatiekoelsystemen worden gebruikt met de Qgrind XL.

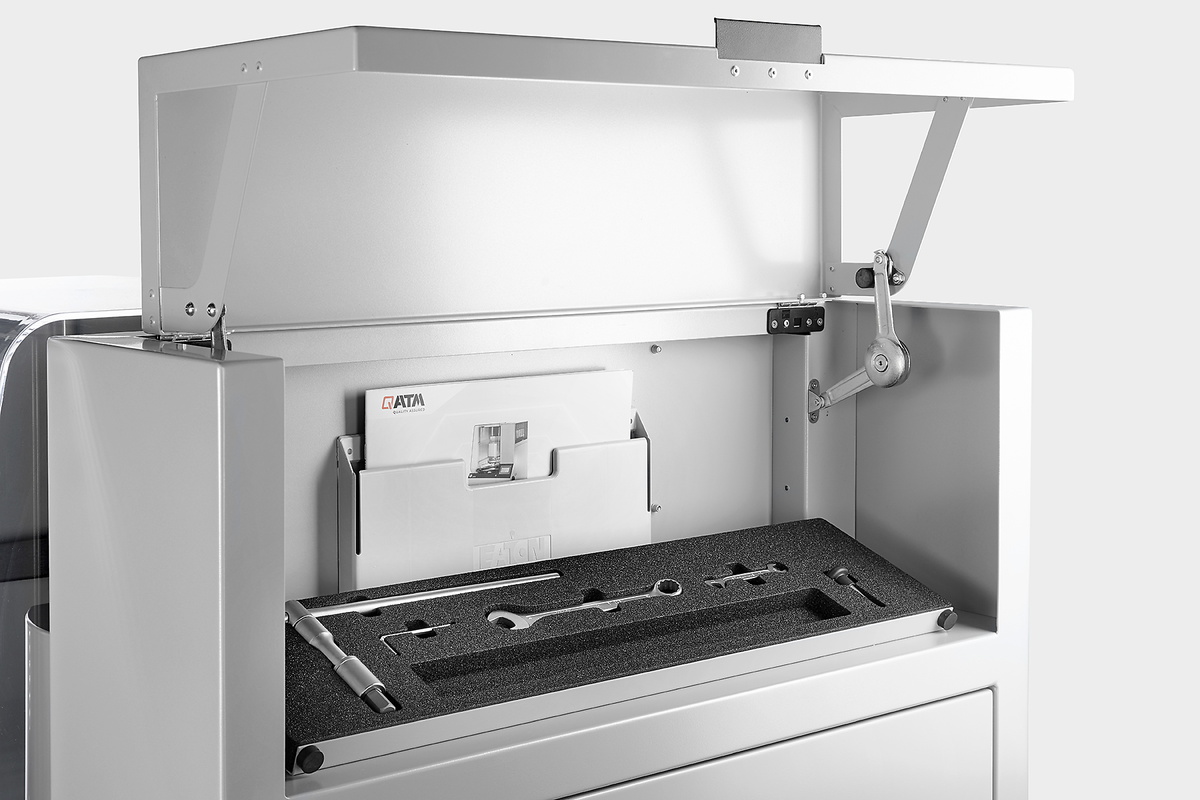

Bijzonder praktisch is het in de machinebehuizing geïntegreerde gereedschapscompartiment. Zo heeft u altijd gemakkelijk toegang tot alle gereedschappen.

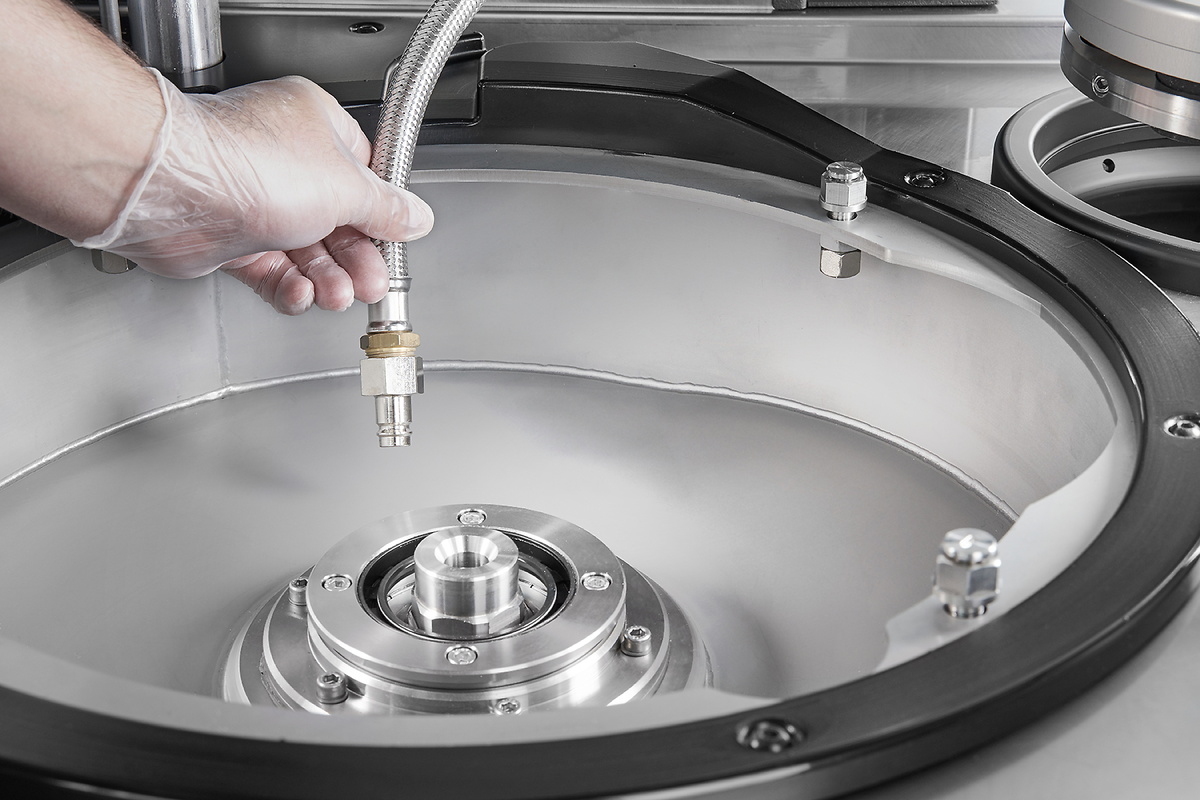

Een geïntegreerde spoelslang maakt handmatige reiniging van het werkgebied mogelijk.
Met de optionele signaallamp kunt u uw Qgrind XL op afstand in de gaten houden: De rood/geel/groene lampjes tonen in één oogopslag de actuele toestand van de machine.

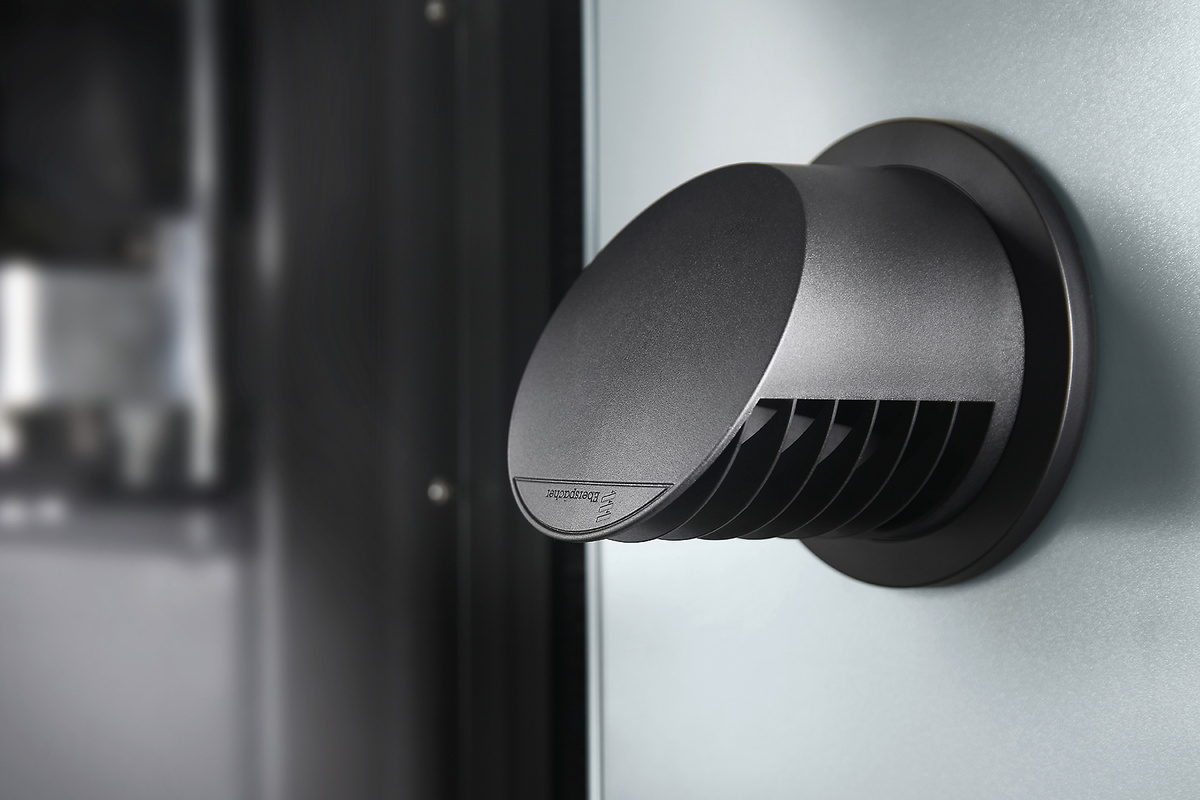

Directe afzuiging van damp uit het werkgebied door afzuigmond.
Grinding is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
| Toepassing | Automatisch vlakslijpen van materialografische preparaten |
| Fields of application | Preparation of specimen surfaces for materialographic analysis |
| Grinding stone | ø max. 356 mm |
| Snelheid van slijpsteen | variabel (1000 - 2000 rpm) |
| Monsterhouder | ø 160 - 204 mm |
| Snelheid van monsterhouder | variabel (30 - 160 rpm) |
| Looprichting van monsterhouder | rechtsom/linksom |
| Pressing system | centrale perskracht, elektromotorische krachtregeling |
| Drukkracht monsterhouder (centraal) | 50 - 750 N |
| Verwijderingsmeting | ±0,1 mm weergavenauwkeurigheid bij 1 mm afname |
| Verwijderingsbereik | 0.1 mm - 10 mm |
| Drive power grinding stone | 4 kW (S1-werking) |
| Aandrijfkracht monsterhouder | 0,75 kW (S1-bedrijf) |
| Aansluitvermogen | 9 kVA |
| Stroomvoorziening | 400 V / 50 Hz (3Ph / N / PE), 480 V / 60 Hz (3Ph / N / PE), 220 V / 60 Hz (3Ph / N / PE) |
