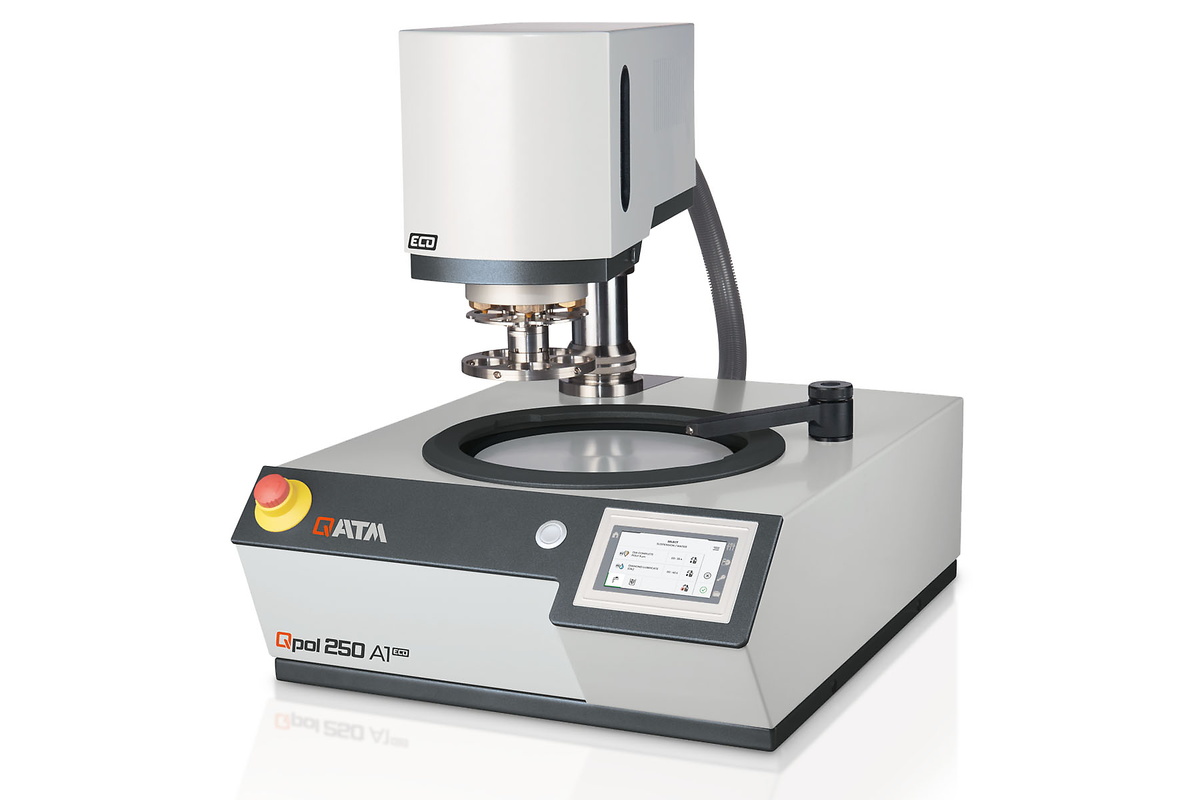

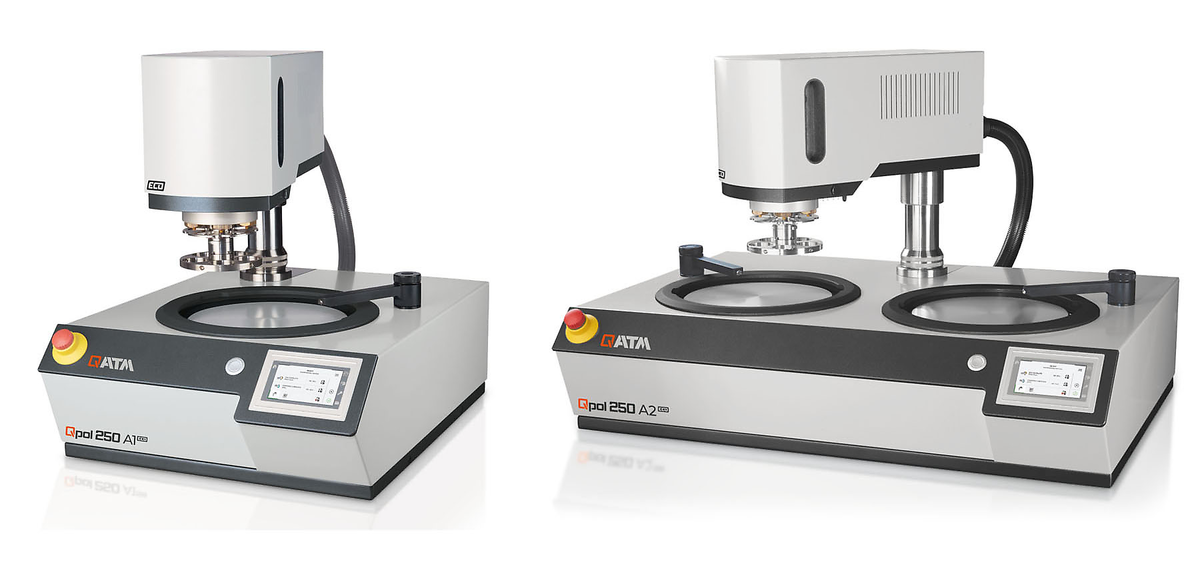

The Qpol 250 A1/A2-ECO are single or twin wheel grinding and polishing machines for the materialographic laboratory, suitable for working wheels Ø 200/250 mm.
De nieuwe houder voor de werkschijf (ontwerp met één schijf) maakt metallografisch prepareren mogelijk zonder draagschijf en zonder afbreuk te doen aan de prestaties. De besturingssoftware maakt het mogelijk om tot 200 prepareermethoden te bewerken en op te slaan, beschermd door een gebruikersaccountbeheer. Druk, snelheid en draairichting (kop en werkschijf) zijn instelbaar. Een centrifugeerfunctie (Cleaning Boost) helpt het slijp- en polijstmedium aan het einde van het prepareerproces binnen 3 seconden droog te draaien bij 750 tpm. De robuuste slijp- en polijstmachine kan worden gecombineerd met het doseersysteem Qdoser ECO of Qdoser ONE en biedt maximale flexibiliteit voor monstervoorbereiding en bedieningsgemak.

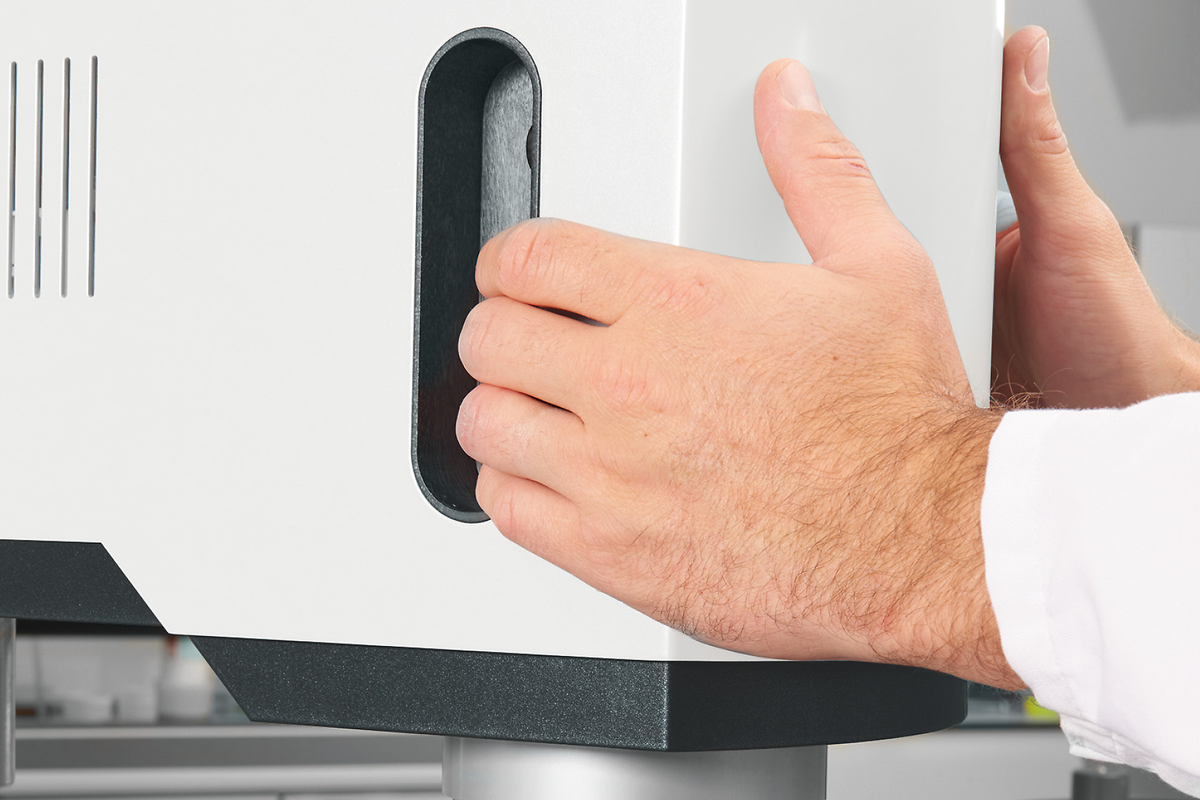

De ECO slijp & stamp; polijstkop met instelbare zwenkgrenzen is uitgerust met verzonken handgrepen aan beide zijden en geïntegreerde knoppen voor eenvoudig zwenken en instellen. Een grote ruimte tussen het werkvlak en de polijstkop zorgt voor een gemakkelijke wisseling van de monsterhouder.
Na verwijdering van de spatbescherming is het werkwiel vrij toegankelijk. Het wiel wordt automatisch vastgezet wanneer het op het nieuwe montagesysteem wordt geplaatst. Bij het optillen van het wiel zijn alle onderdelen eronder toegankelijk voor een gemakkelijke reiniging.

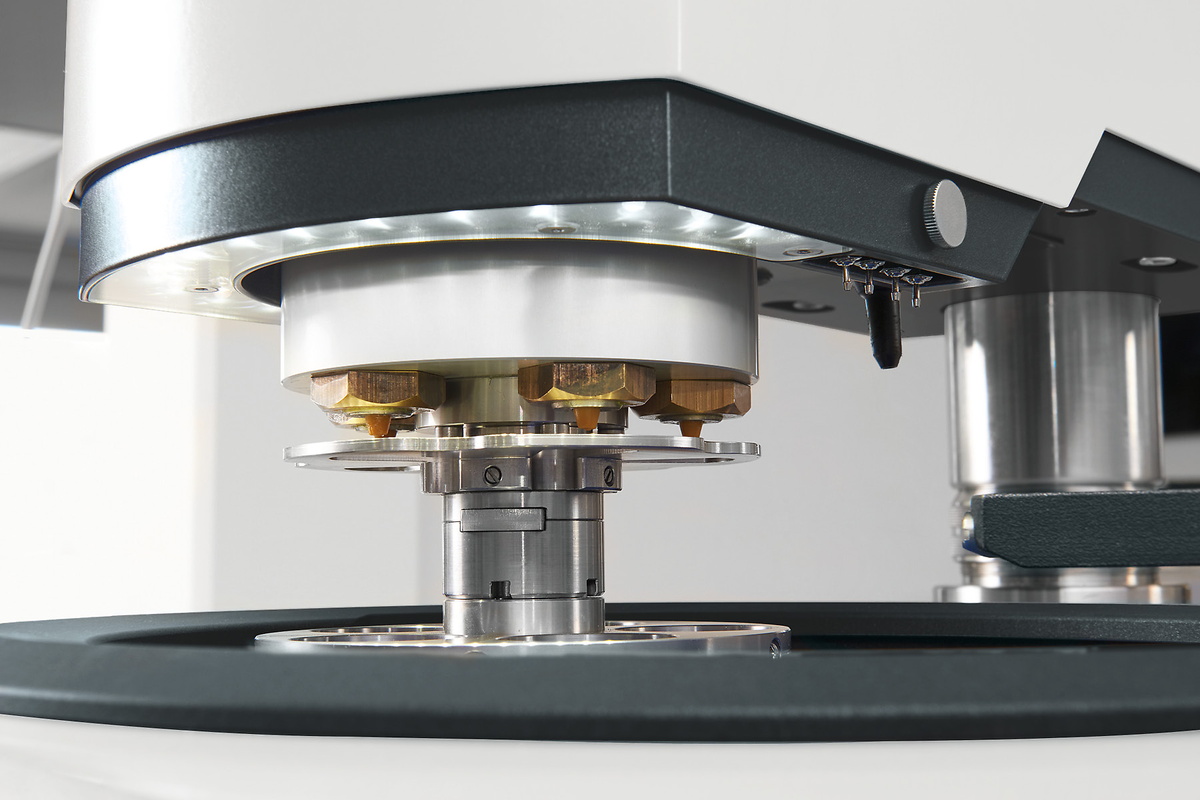

De ECO-polijstkop is uitgerust met LED-verlichting van het werkgebied en een houder voor de nozzles van het Qdoser ECO-doseersysteem. Via de kop wordt automatisch water toegevoerd.

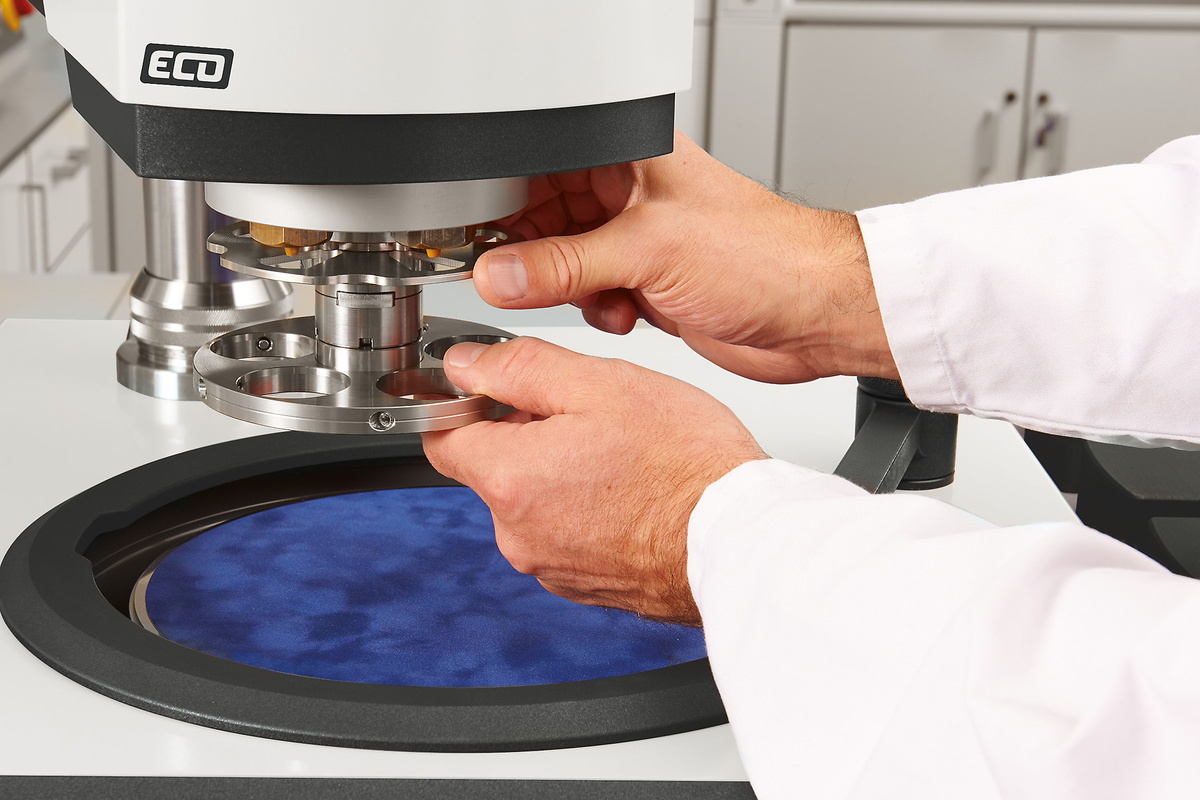

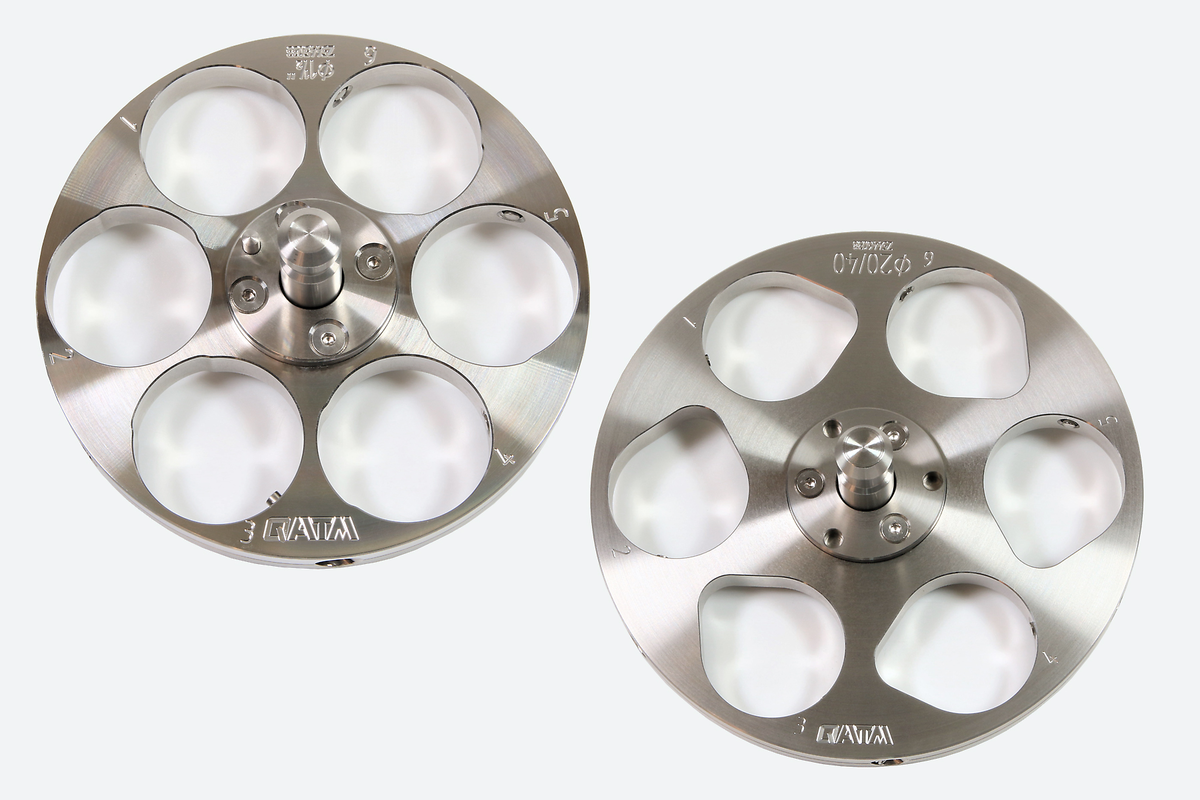

QATM biedt een ruime keuze aan standaard monsterhouders in verschillende diameters en voor verschillende toepassingen en machines. Monsters met ongebruikelijke afmetingen kunnen worden geklemd met behulp van speciaal ontworpen monsterhouders.

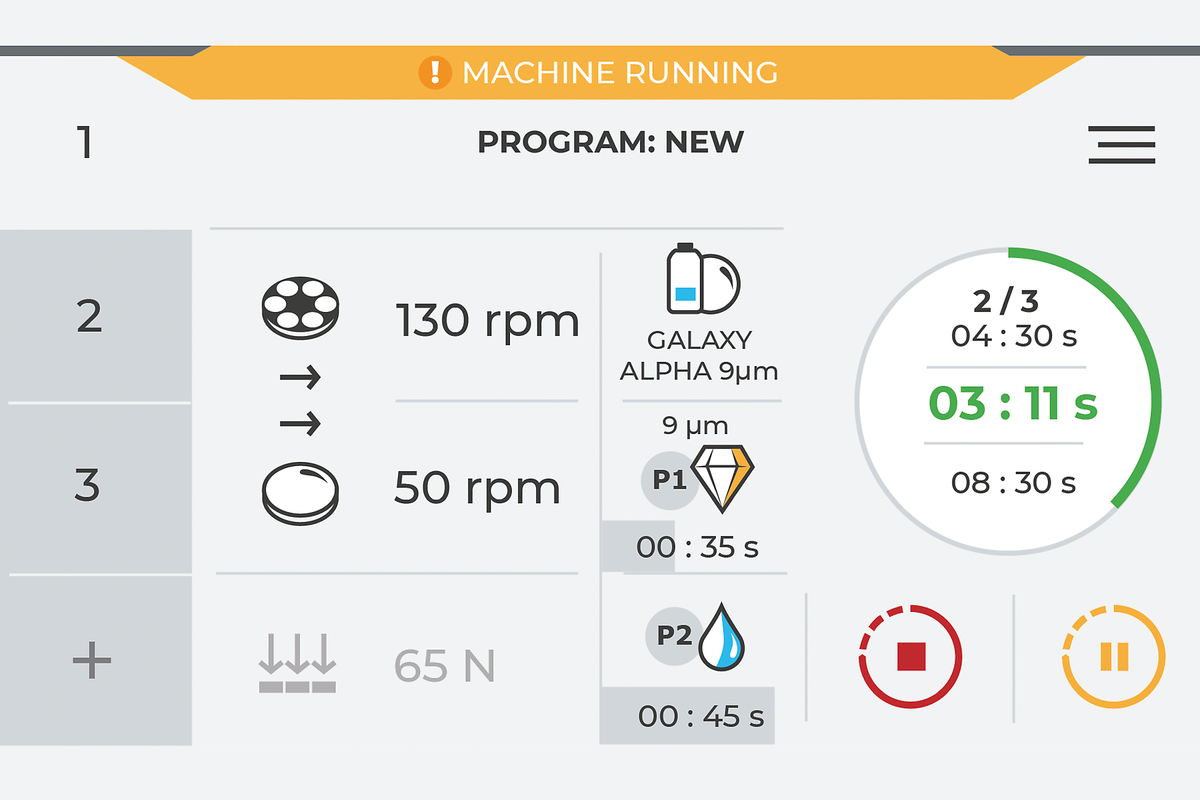

De machine wordt bediend en geprogrammeerd via het 4,3" touch screen. Bereidingsmethoden voor monstervoorbereiding kunnen worden bewerkt en opgeslagen. Het is ook mogelijk monsters handmatig te prepareren.
De automatische slijp- en polijstmachines kunnen worden gecombineerd met het volautomatische doseersysteem Qdoser ECO of de handmatige doseeroplossing Qdoser One, waardoor een hoge mate van flexibiliteit voor monstervoorbereiding en gebruiksgemak wordt geboden.

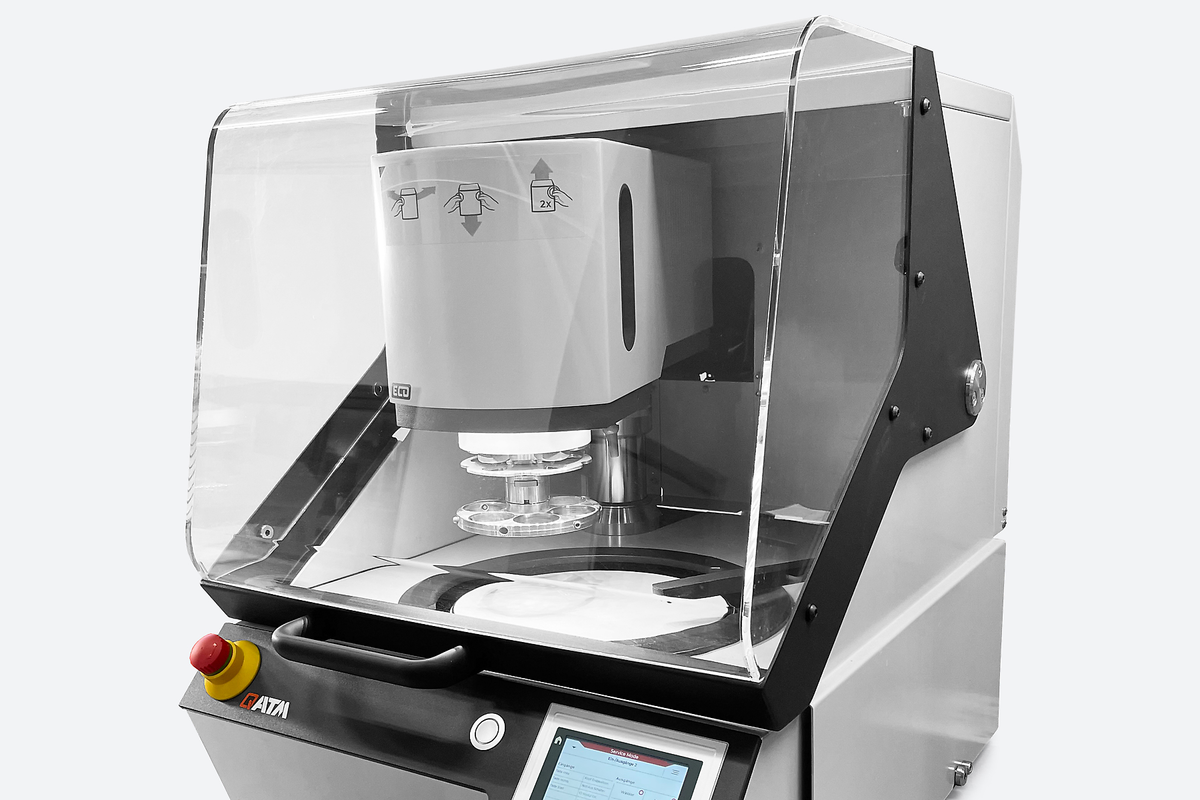

The optional protective hood for grinding and polishing machines of the Qpol 250/300 series is available in 2 versions:
The grinding & polishing head ECO+ exerts 5 - 80 N in single pressure and 20 - 350 N in central pressure mode. Up to 6 samples Ø 50 mm can be moved at variable speed with sample holders Ø 185 mm.

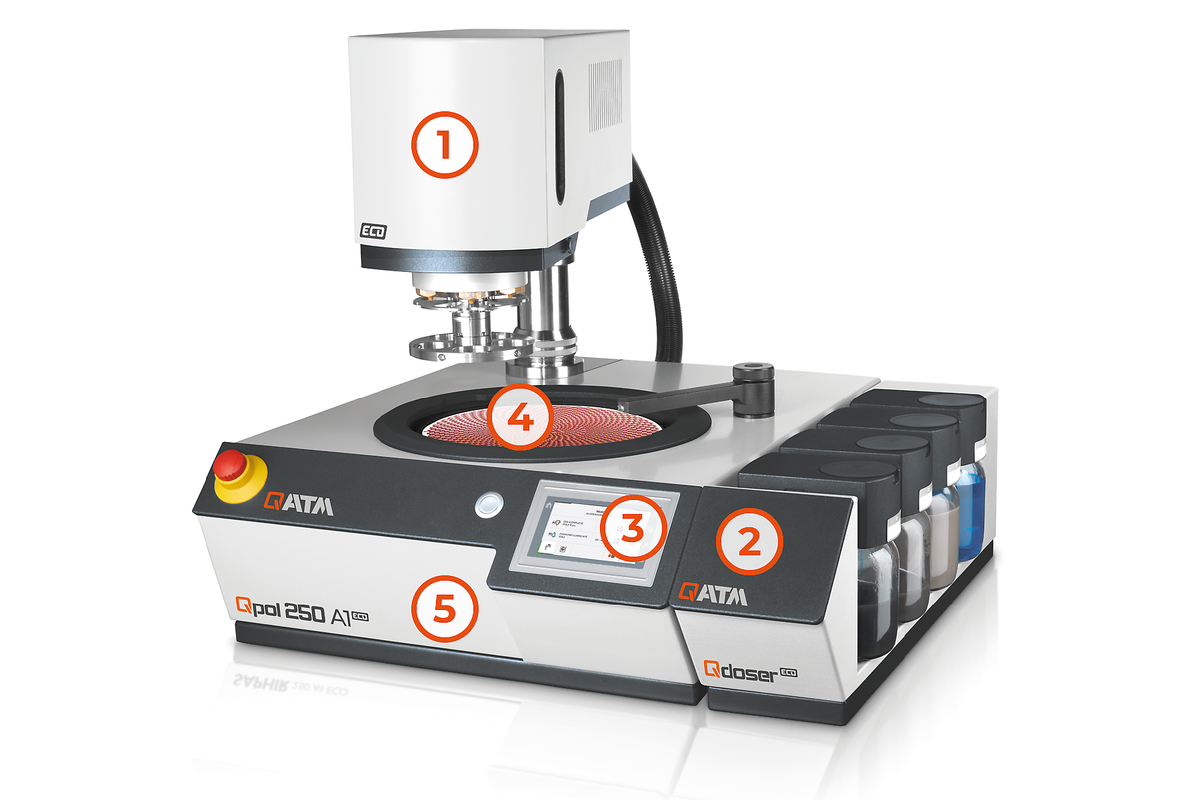

1. Polishing head ECO / ECO+
2. Dosing Unit Qdoser ECO
3. Control
4. Working wheel
4. Basic unit

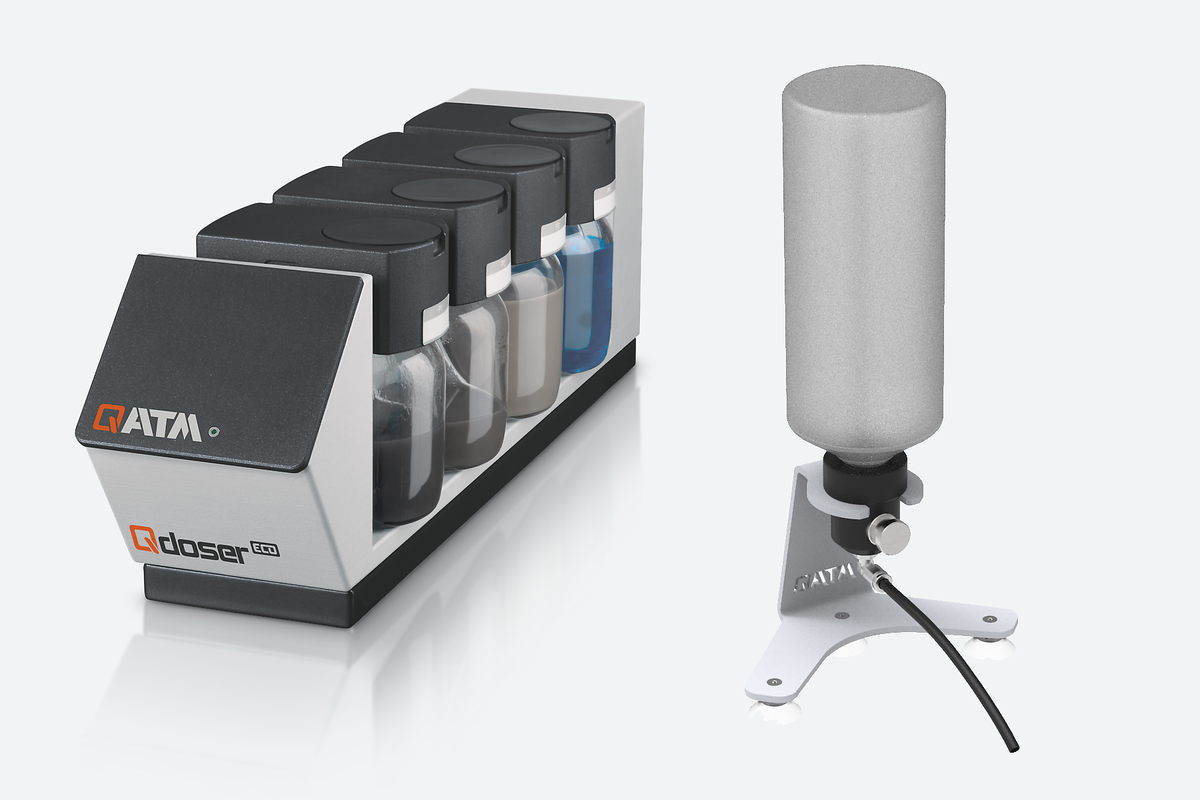

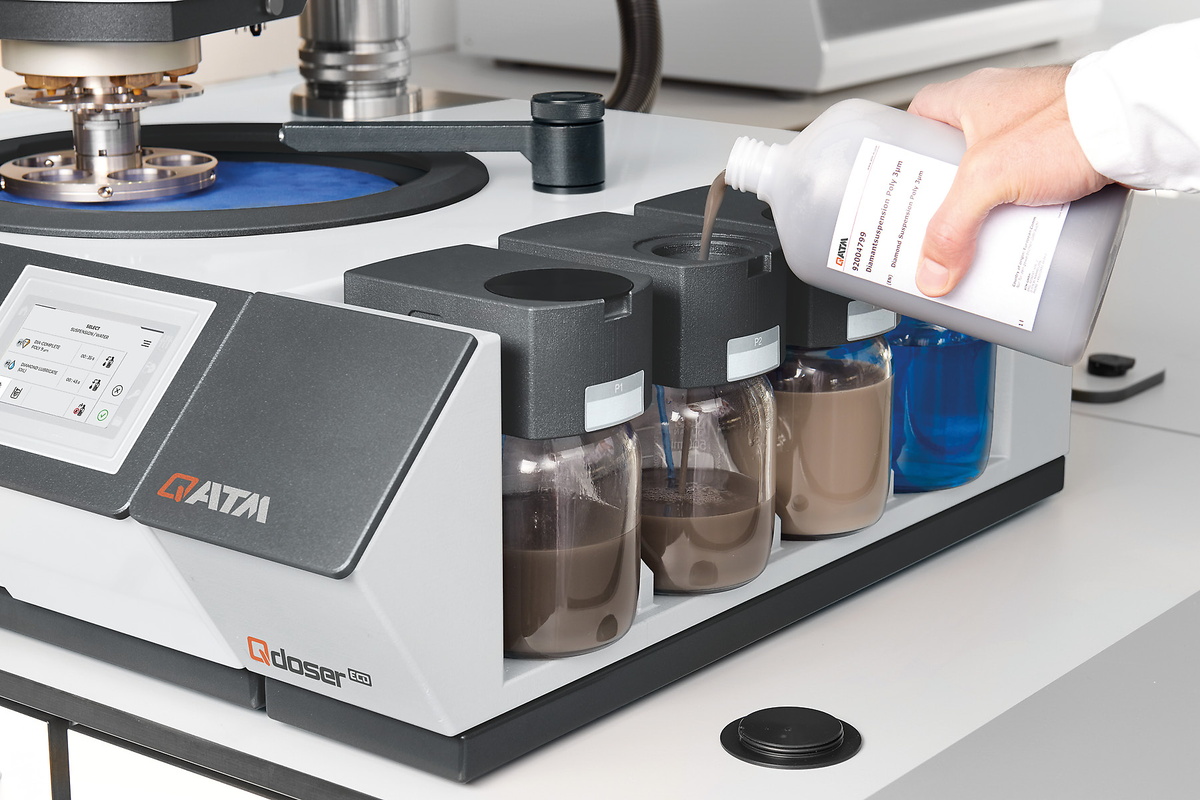

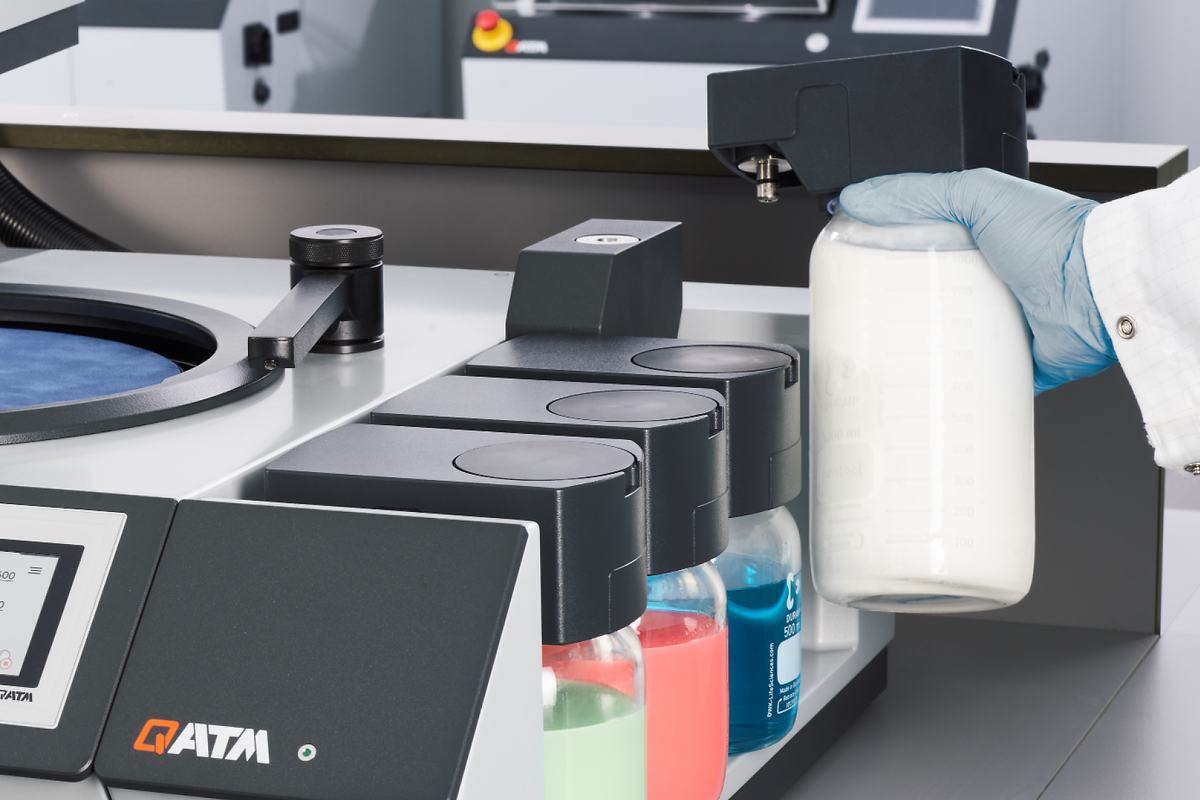

The Qdoser ECO and Qdoser ECO+ fully automatic dosing units speed up grinding and polishing processes in the materialographic laboratory and are designed for use with the automatic grinding machines of the Qpol 250/300 A series. 4 screwable 500 ml glass bottles can hold diamond suspensions, lubricant or final polishing suspensions and can be filled through a separate lid, even during operation. They are quickly removed for easy cleaning. A backflushing function keeps the hoses clean.
The magnetic stirrer integrated in the control unit of the Qpol 250/300 A series prevents the suspension from settling. The automatic stirring of the suspensions ensures a good preparation result due to the optimal distribution of the polishing particles before use.
The dosing nozzles are easily attached to the grinding and polishing head. The dosing is controlled fully automatically by the software of the Qpol devices.
Grinding and polishing is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
| Model variant | Single wheel |
| Draaischijven | ø 200/250 mm |
| No. of samples (single pressure) | 1-6 samples ø 40 mm |
| Single pressing force | variable, 5-80 N |
| Central pressing force | variable, 20-350 N |
| Aansluitvermogen | 2.3 kVA |
| Drive power (grinder) | 0.55 kW (S1) |
| Drive power (head) | 0.18 kW (S1) |
| Snelheid (slijper) | 30 - 600 min-1 |
| Snelheid (kop) | 30 - 160 min-1 |
| B x H x D | 511 x 530-610 x 710 mm |
| Gewicht | ~ 64 - 72 kg |
| Water connectie | 1x fresh water connection R½" max. 6 bars |
| Doseersysteem (optie) | Qdoser ECO |
| Model variant | Twin wheel |
| Draaischijven | ø 200/250 mm |
| No. of samples (single pressure) | 1-6 samples ø 40 mm |
| Single pressing force | variable, 5-80 N |
| Central pressing force | variable, 20-350 N |
| Aansluitvermogen | 2.3 kVA |
| Drive power (grinder) | 0.55 kW (S1) |
| Drive power (head) | 0.18 kW (S1) |
| Snelheid (slijper) | 30 - 600 min-1 |
| Snelheid (kop) | 30 - 160 min-1 |
| B x H x D | 901 x 530-610 x 710 mm |
| Gewicht | ~ 78 - 85 kg |
| Water connectie | 1x fresh water connection R½" max. 6 bars |
| Doseersysteem (optie) | Qdoser ECO |
Onder voorbehoud van technische wijzigingen en eventuele fouten
