The Qness 150 CSA+ incorporates the best of all proven concepts and practices: the versatility of an automatic hardness tester and the speed of our Rockwell testers.
A fully automatic XY slide will guarantee high precision hardness testing. It is ideal for fully automatic series and progression tests on parts with identical test heights. However, individual tests can be performed, too.
Productvoordelen
Rockwell
DIN EN ISO 6508, ASTM E-18
Plastics
DIN EN ISO 2039
Geïntegreerde conversies: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Elektronische krachttoepassing en closed-loop controle
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Ingebouwde LED-werkruimteverlichting vereenvoudigt de precieze positionering van het teststuk en verhoogt zo het bedieningscomfort.
Geen noodzaak voor lange herbewerkingspauzes door ontoegankelijke testpunten. De klemkop kan via 2 schroeven worden verwijderd. Nu zijn zelfs testpunten in moeilijk bereikbare contouren gemakkelijk bereikbaar.
Geen geschikte tafel in de testruimte? Geen probleem! De Qness 150 CS/CSA ECO past perfect bij het optionele voetstuk van de machine. Het onderstel van superieure kwaliteit is in kleur afgestemd op het hardheidsmeetapparaat. De machinebeugel bevat een ruim, afsluitbaar compartiment voor het opbergen van accessoires. Beukenhout (40 mm dik) met een spindelboring.
The height of the test table is infinitely adjustable (position can be fixed) via the play-free roller-bearing spindle guide - ideal for fully automatic series and progression tests on parts with identical test height. The test sequence is performed without clamping. Individual tests can also be carried out with the patented, swivelling downholder clamp.

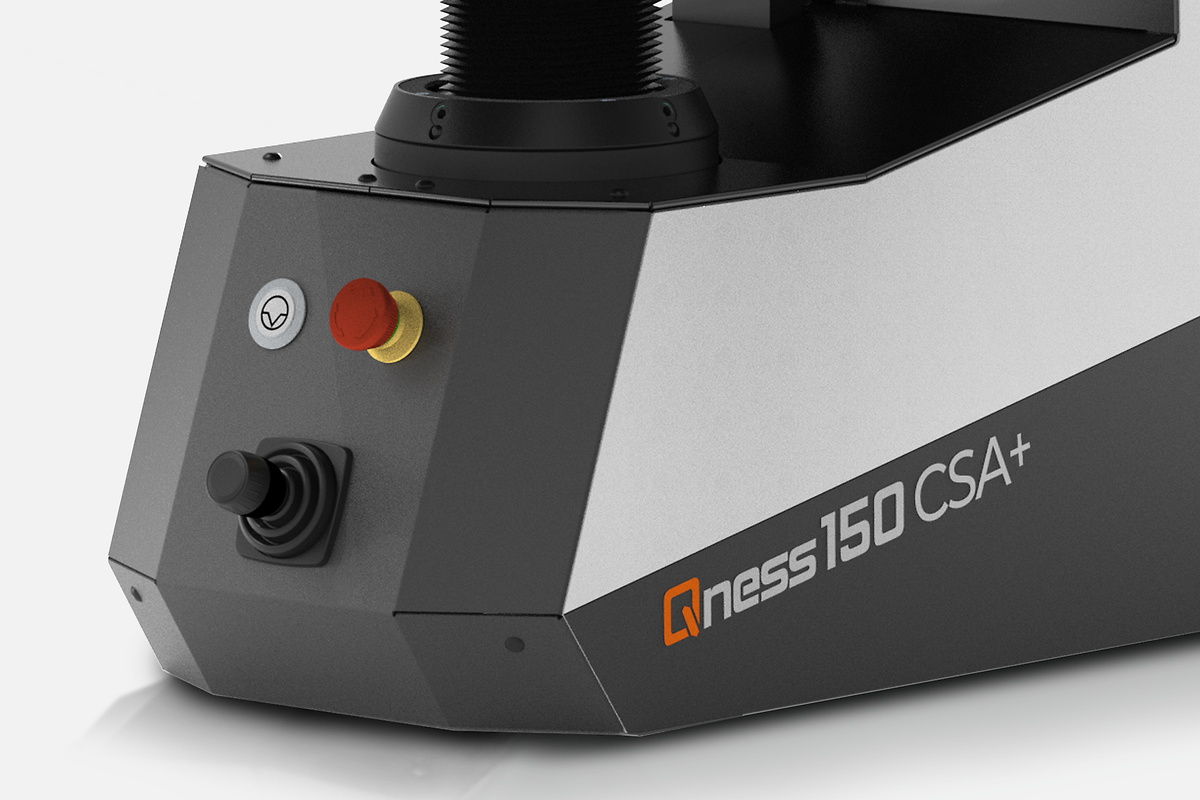

The automatic XY slide with high-precision positioning drive enables extensive test series and hardness curves. External joystick for controlling the axis. Usable support surface: 180 x 200 mm, Traverse path: X 220 / Y 220 mm.

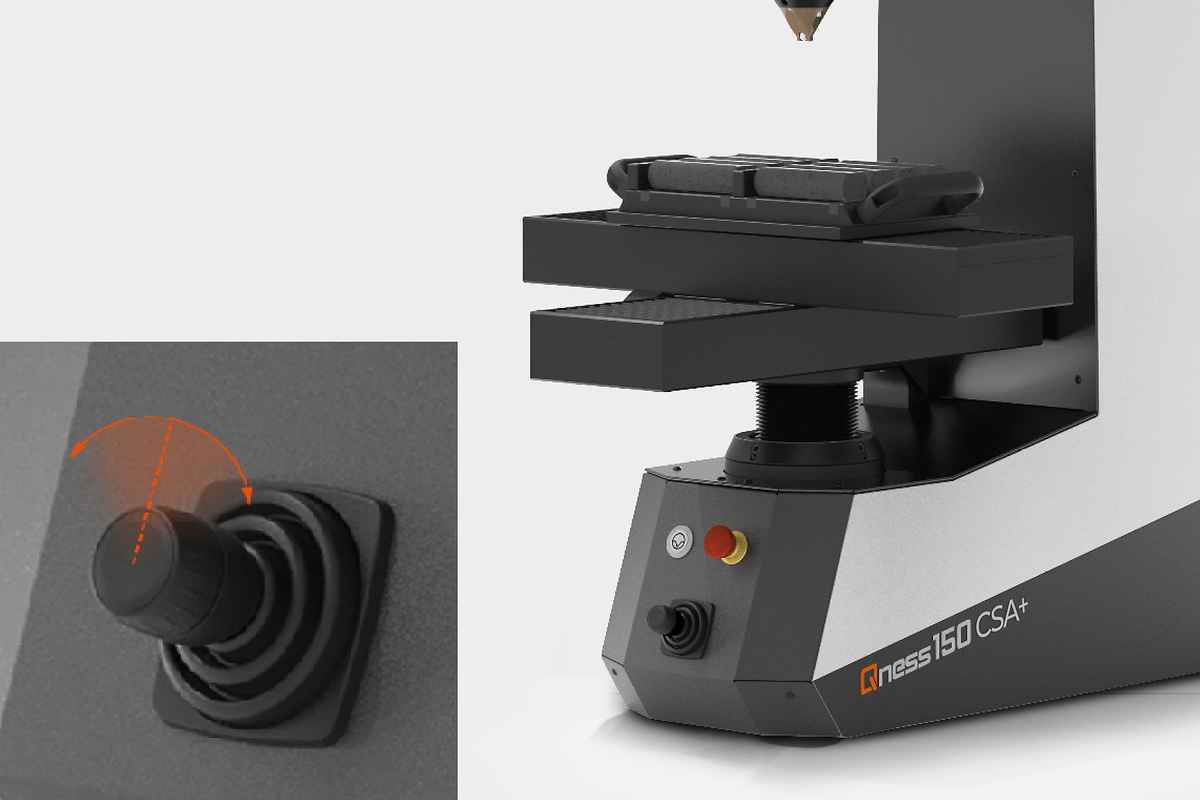

Fully automatic and robust XY slide with high-precision positioning drive. Dynamic joystick to control all 3 axes (XYZ). Usable support surface 200 x 180 mm.

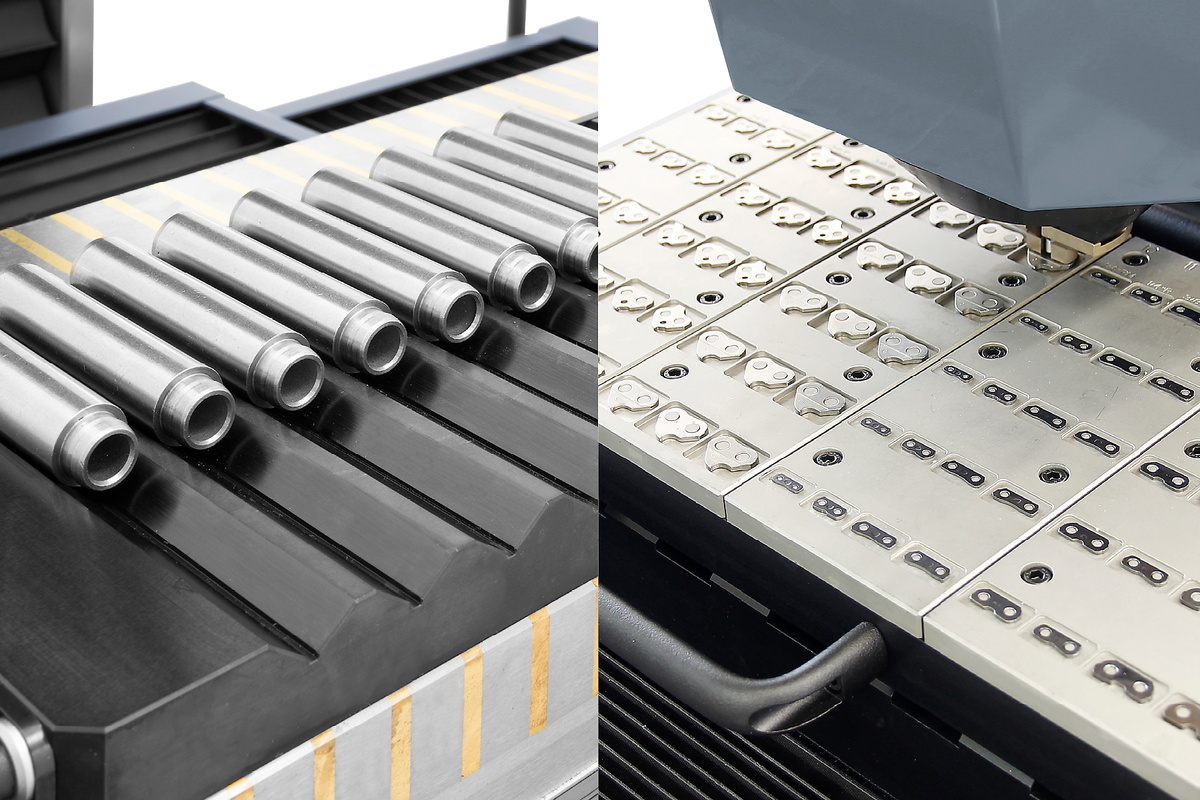

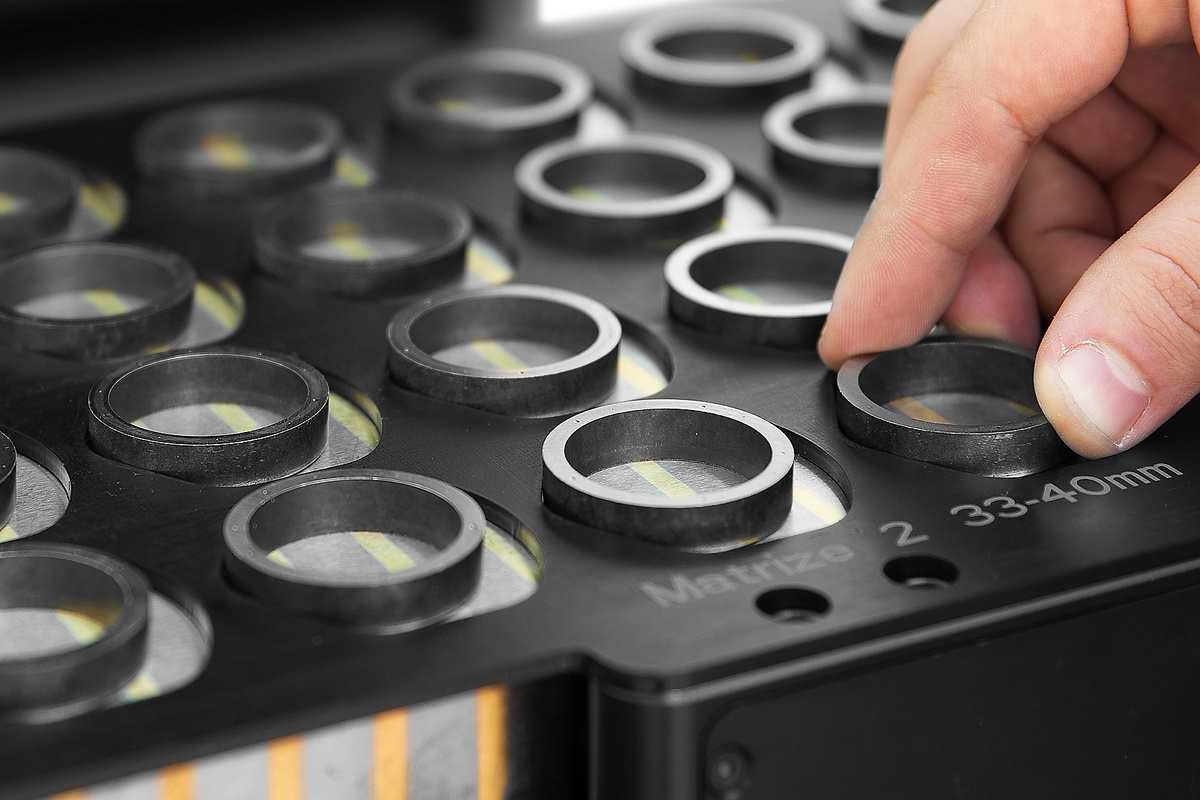

An entire range of relevant data, such as test patterns, test methods and user fields can be activated via pre-defined sample magazines. QATM can provide the most suitable clamping setup, matrices and cassette systems for every requirement.
Ultimate ease of use with 5 megapixel colour camera for recording the entire sample for a perfect overview and documentation in the protocol. It is standard in the CSA+ versions to record the entire table surface as sample image.
High-performance induction motor facilitates an ideal workpiece clamping force. Clamping power is adapted to the test method and is automatically set to be greater than the test force. Operators do not need to set levels and can rely on the device to guarantee safe, optimized adaption.
QATM is the right stop for advice on complex requirements and clamping devices! It would be our pleasure to advise, devise, customize and implement a solution for you. Only the right component clamping solution can guarantee reliable results.
QATM configureert de Rockwell hardheidsmeter Qness 150 CS ECO met een direct, ultra-precies HEIDENHAIN diepte-meetsysteem, exact gepositioneerd op de as van het indringlichaam. Hierdoor zijn meetonnauwkeurigheden door vervorming in het systeem uitgesloten. Een ander onovertroffen voordeel: de indringdiepte kan direct - en absoluut - worden gemeten en kan eenvoudig worden gekalibreerd volgens de nieuwste Rockwell-normen ASTM E 18:2020 en DIN EN ISO 6508.

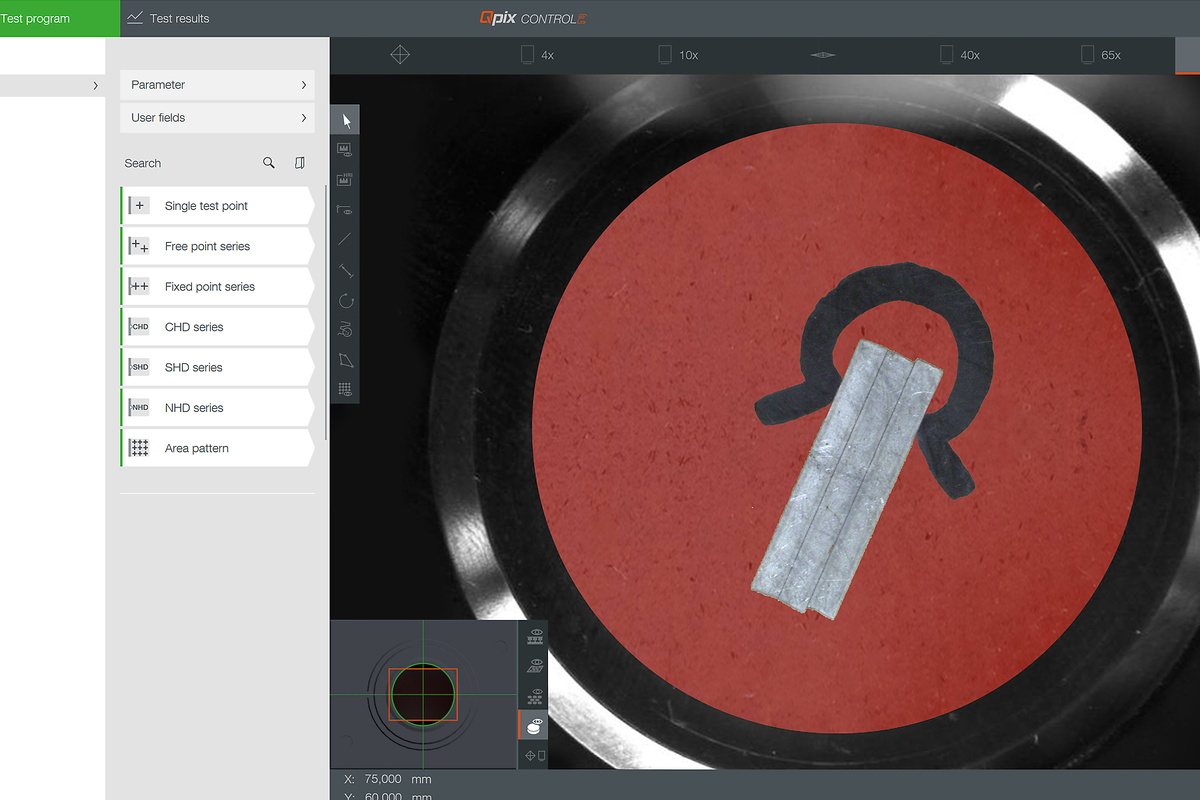

Intuitive, clearly organized and professional: Qpix Control2 next-generation hardness testing software, developed based on customer feedback and input for maximum user-friendliness. 3D imaging and a whole range of easily understood control elements and views included in the software. It sets new standards in hardness testing.
Identieke monsters kunnen in de software op schaal ingesteld worden als 3D model.
Time-saving test mode ‘Complete all indentations – then evaluate’ and ‘Optimum Stop’ to complete test series as soon as the lower hardness limit has been undercut.
Qconnect is de interface in QATM Qpix Control2 software, waarmee gebruikers werken men een volledig pakket voor onderling gekoppelde apparatuur, gaande van reeks-verwerking, open XML interfaces (bi-directioneel) en vooraf gespecifieerde plug-in oplossing, zoals de QDAS Plug-In+, langs klantspecifieke connectiviteitsoplossingen, volledig door QATM geïmplementeerd. We hebben een professionele oplossing voor elke toepassing.
| Bereik testkracht | 1 - 250 kg (9.81 - 2450 N) |
| Gereedschap posities | 1 |
| Software | QPIX CONTROL 2 |
| Hoogteregeling | gemotoriseerd |
| Testhoogte | 140 mm |

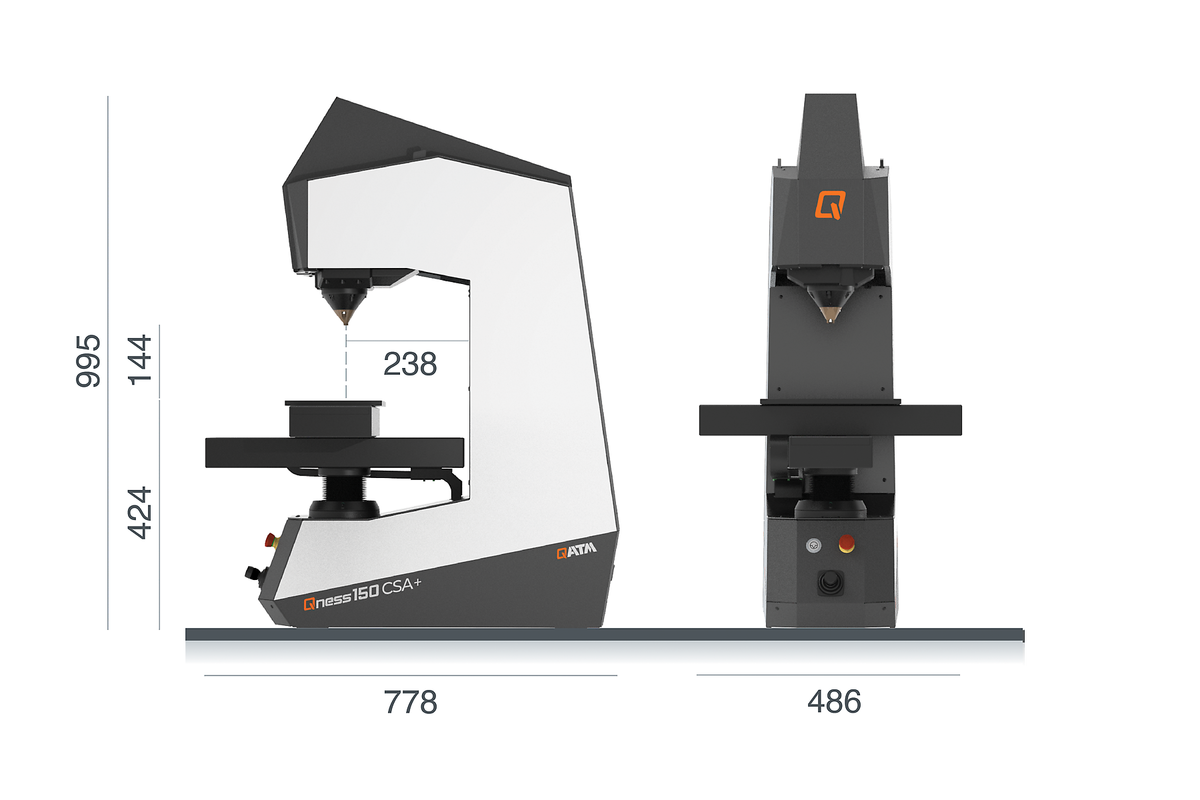

| Keeldiepte | 238 mm |
| Testtafel | 180 x 200 mm |
| Dwars pad | X 220 / Y 220 mm |
| Max. hoogte werkstuk | 100 kg |
| Gewicht van basisapparaat | 140 kg |
| Display | - |
| Testvolgorde | volautomatisch / elektronische krachttoepassing |
| Operating system / Hard drive | Windows 10 IoT / 128 GB SSD |
| Poorten | 1x RJ45 (Ethernet) |
