De A en A+ modellen van de serie Qness 250/750/3000 EVO hardheidsmeters zijn het summum van geautomatiseerd hardheidsmeten.
Dankzij de volledig geautomatiseerde 3-assige besturing kunnen monsters met verschillende testhoogtes worden getest. Monsters kunnen veilig tot 3.200 kg worden vastgeklemd door de krachtige asynchrone motor van de Z-as.

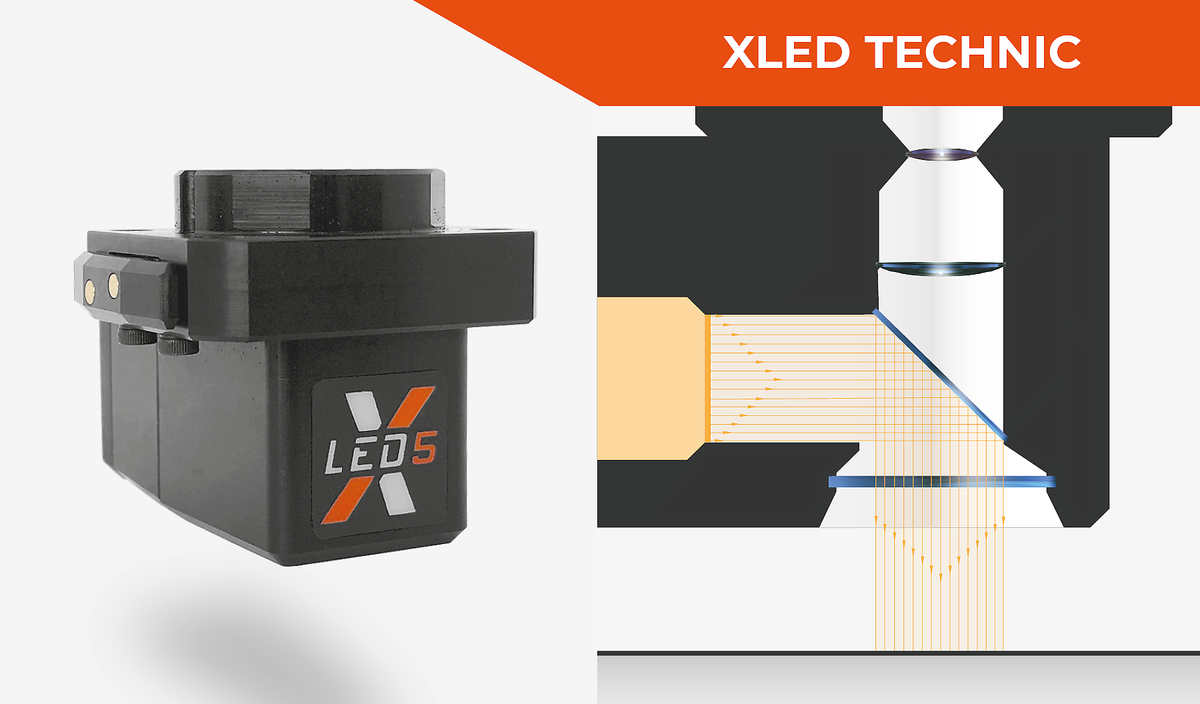

XLED verlichtingsmodules brengen een revolutie teweeg in de analyse van Brinell inkepingen. Vooral bij zachte Brinell inkepingen kan het resultaat van de meting onnauwkeurig zijn, omdat de in de handel verkrijgbare lenzen een kraal vertonen. XLED lenzen daarentegen garanderen nauwkeurige en herhaalbare metingen, ongeacht materiaalsoort en hardheid, dankzij de directe en breedstralende verlichting.
Het optische systeem van de nieuwe serie hardheidsmeters EVO is volledig opnieuw ontwikkeld. Het werd ter plaatse in de cleanroom van de QATM-fabriek gebouwd en profiteert van de uitgebreide expertise van het bedrijf. Alle hardheidsmeters van de nieuwe serie delen één universeel microscoopsysteem dat alle noodzakelijke visuele bereiken tussen 0,1 mm en 8 mm in maximale helderheid en contrast bestrijkt. Het QATM-systeem garandeert een uniforme verlichting over het gehele beeld, ongeacht de vergrotingsgraad, en zonder donkere randen.

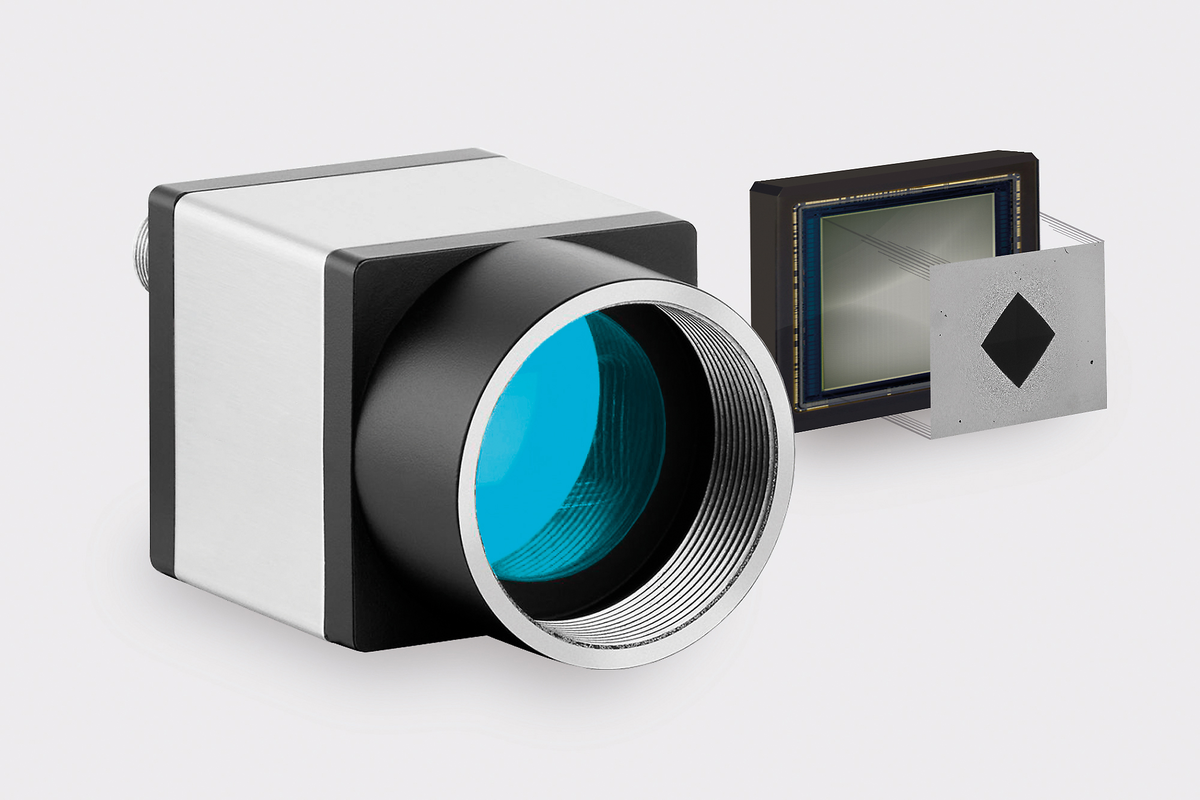

Hoogwaardige CMOS 5-megapixel camera's met Ethernet dataoverdracht definiëren de huidige industriële standaard. In tegenstelling tot andere camerasystemen is hier een veel hogere transmissiestabiliteit mogelijk. Bovendien kunnen de PC en de hardheidsmeter op grote afstand van elkaar worden opgesteld. Dit is ideaal in productieomgevingen waar de besturingsinfrastructuur in externe schakelkasten is geïnstalleerd.
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E-92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Plastics
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Testen van koolstof
Geïntegreerde conversies
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* niet volgens normen
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Ultiem gebruiksgemak met een 5 megapixel kleurencamera voor het opnemen van het gehele monster voor een perfect overzicht en documentatie in het protocol. De hardheidsmeter versies CA+ en A+ nemen standaard het gehele tafeloppervlak op als monsterbeeld.
Bij kantherkenning worden de startpunten van de testrij automatisch aangepast aan de rand van het monster bij gebruik van project- en monstersjablonen. De module verhoogt de automatiseringsgraad aanzienlijk en is een ideale aanvulling op de serieel voorziene Auto- Snap-functie;

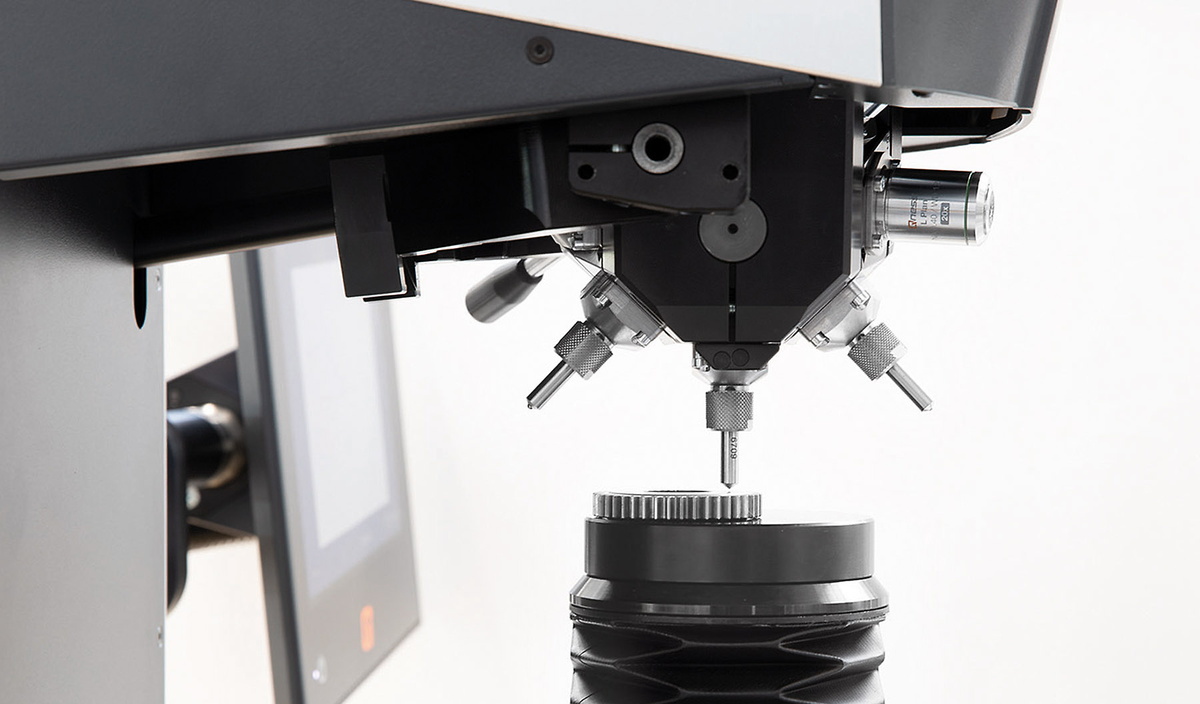

De eenvoudige manier om universele toepassingen te bedienen: Het uitgekiende gereedschapswisselconcept met een rotatie-ashoek van 15° biedt plaats aan 8 gereedschappen in een unieke compacte eenheid. Downholder elementen met een gesloten vorm aan drie zijden garanderen een veilige werkstukklemming rond het testpunt - zelfs voor kleine teststukken.
Volledig automatische en robuuste XY-slede met zeer nauwkeurige positioneringsaandrijving. Dynamische joystick om alle 3 assen (XYZ) te besturen. Bruikbaar draagvlak 450 x 300 mm of, op verzoek, grotere verplaatsingen en testtafels beschikbaar.

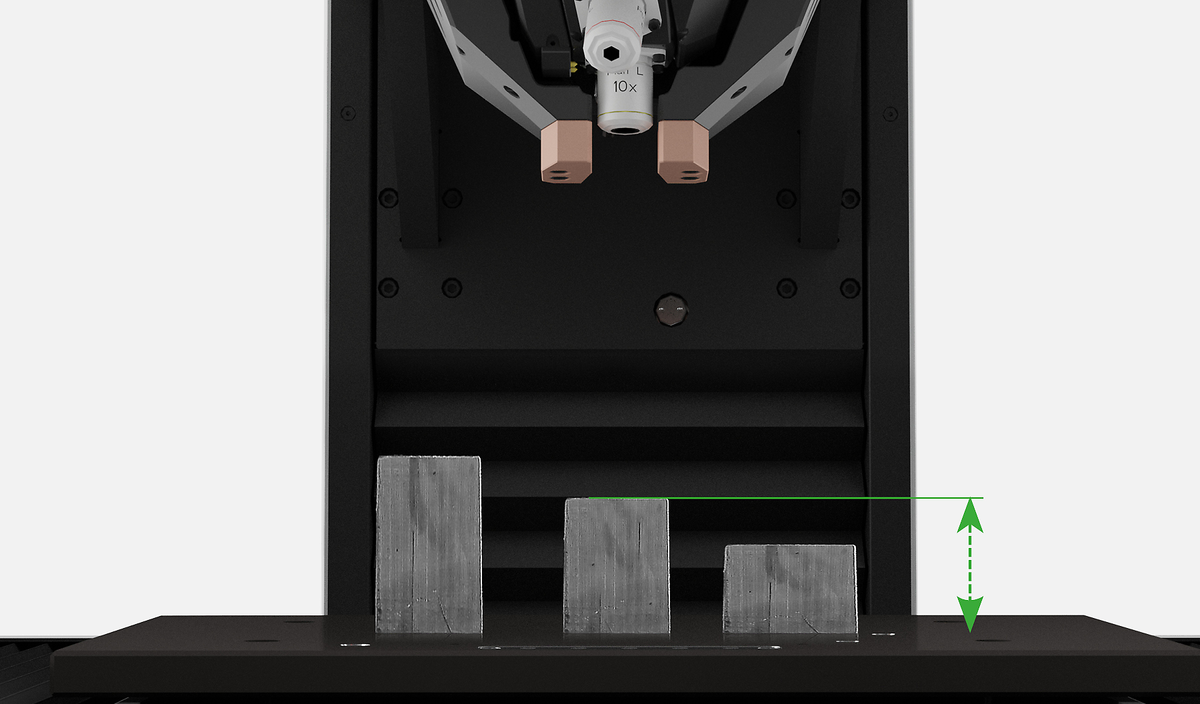

Voor elke XY-testpuntpositie kan de Z-hoogte individueel worden geselecteerd. Tijdens het automatisch testen wisselt de machine veilig en volledig automatisch tussen monsters van verschillende hoogte of verschillende testniveaus. Dankzij de innovatieve CAS-technologie is het apparaat beschermd tegen botsingen. Bij het testen van geklemde proefstukken vermindert de gepatenteerde QATM "werkstukherkenning" via sensordetectie automatisch de naderingssnelheid van de testkop (ontziet machine en proefstuk).

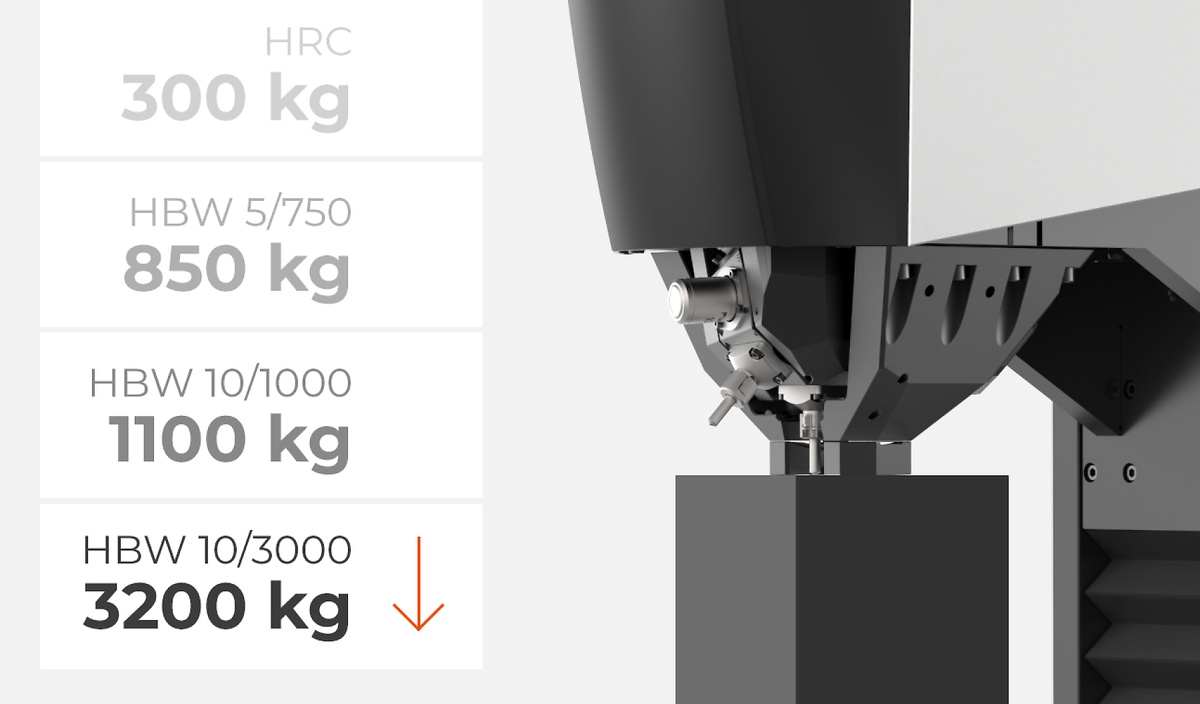

De krachtige inductiemotor in de A/A+ versie maakt een werkstukklemming mogelijk tot 3.200 kg. De klemkracht wordt aangepast aan de testmethode en wordt automatisch ingesteld om groter te zijn dan de testkracht. Operators hoeven geen niveaus in te stellen en kunnen erop vertrouwen dat de hardheidsmeter een veilige, optimale aanpassing garandeert.

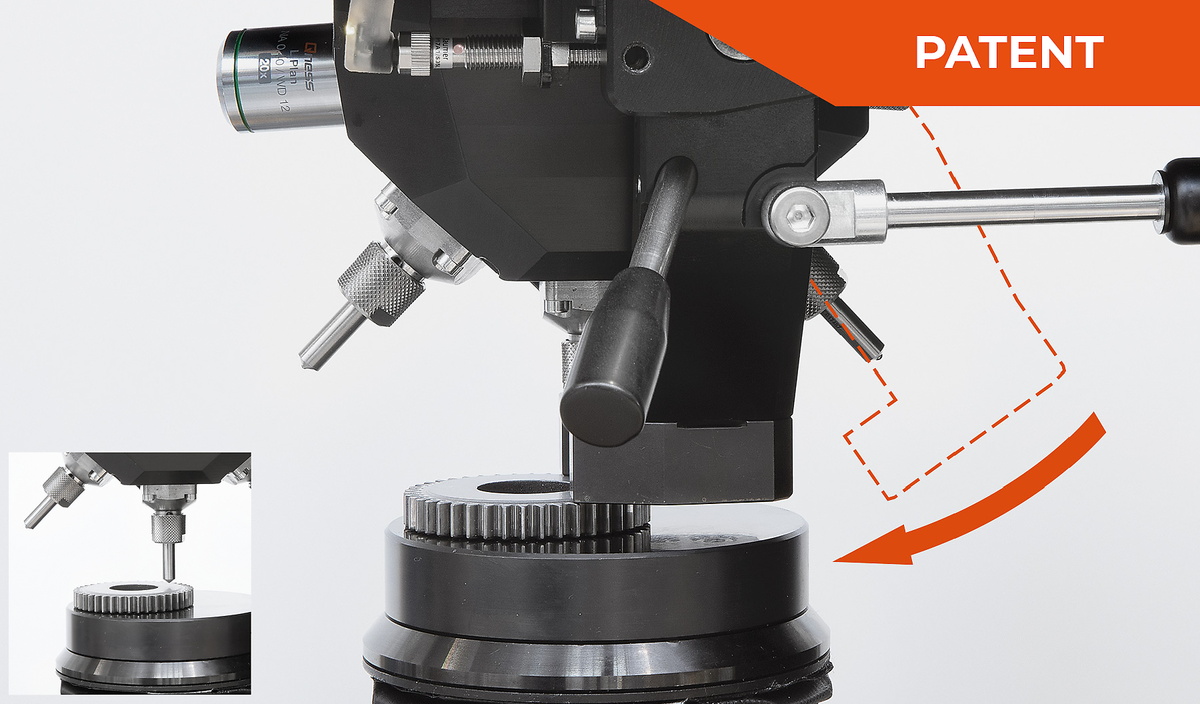

Alleen Qness 250 A/A+ EVO-Versie: Voor hardheidsmetingen volgens Rockwell of Brinell zijn onderdelen die stevig zijn bevestigd met de neerhouder onontbeerlijk. Voor algemene processen, zoals randherkenning of tijdens het programmeren van testmonsters, is de neerhouder echter niet nodig. In het innovatieve EVO-systeem kan de downholder-klem tussen de verschillende processen in enkele seconden motorisch in- of uitgezwenkt worden. Dit verbetert het bedieningsgemak en verkort de cyclustijden nog verder.
Een hele reeks relevante gegevens, zoals testpatronen, testmethoden en gebruikersvelden kunnen worden geactiveerd via vooraf gedefinieerde monsterbladen. QATM kan voor elke eis de meest geschikte kleminrichting, matrijzen en cassettesystemen leveren.
Intuïtief, overzichtelijk en professioneel: Qpix Control2 is een nieuwe generatie software voor Brinell / Knoop / Vickers hardheidsmeters, ontwikkeld voor maximale gebruiksvriendelijkheid op basis van feedback en input van klanten.
De gecontroleerde testkop profiteert van automatische hoogteaanpassing en contactloze verkenning, volledige integratie van de monsterhouder, CAD-compatibiliteit met 3D-beeldvorming en een hele reeks gemakkelijk te begrijpen 3D-bedieningselementen en -weergaven in de software. De nieuwe standaard bij het bepalen van hardheid.
Identieke monsters kunnen in de software op schaal ingesteld worden als 3D model.

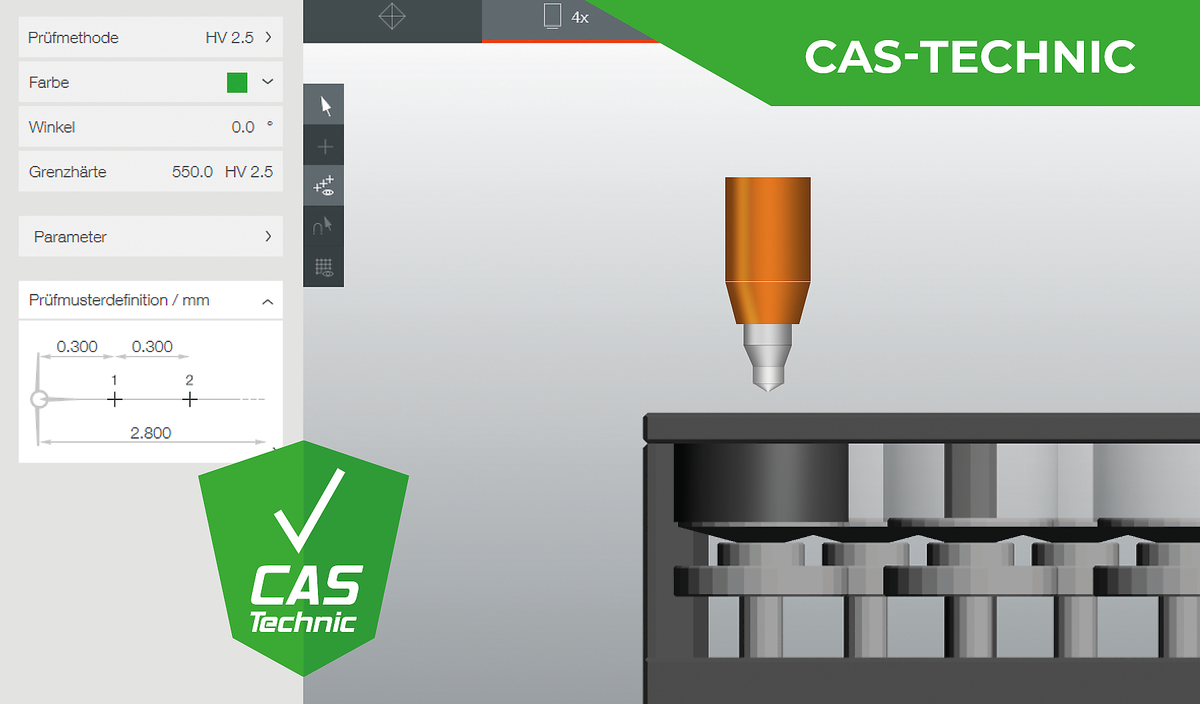

Innovatief systeem ter vermijding van botsingen (Collision Avoiding System = CAS) voorkomt op basis van voorspellende 3D bewegingsberekeningendat de mechanische componenten met elkaar in contact komen omwille van bedieningsfouten.
Qconnect is de interface in QATM Qpix Control2 software, waarmee gebruikers werken men een volledig pakket voor onderling gekoppelde apparatuur, gaande van reeks-verwerking, open XML interfaces (bi-directioneel) en vooraf gespecifieerde plug-in oplossing, zoals de QDAS Plug-In+, langs klantspecifieke connectiviteitsoplossingen, volledig door QATM geïmplementeerd. We hebben een professionele oplossing voor elke toepassing.
Omschakelbare industriële magneten maken stroom- en tijdbesparend laden en ontladen van het testsysteem mogelijk en garanderen tegelijkertijd een veilige grip tijdens de test. Bovendien kunnen alle QATM-opspanningen worden uitgerust met een monsterhouderherkenning: via geïntegreerde sensoren wordt de opspanning automatisch herkend door het testapparaat en worden alleen de juiste testprogramma's geladen.

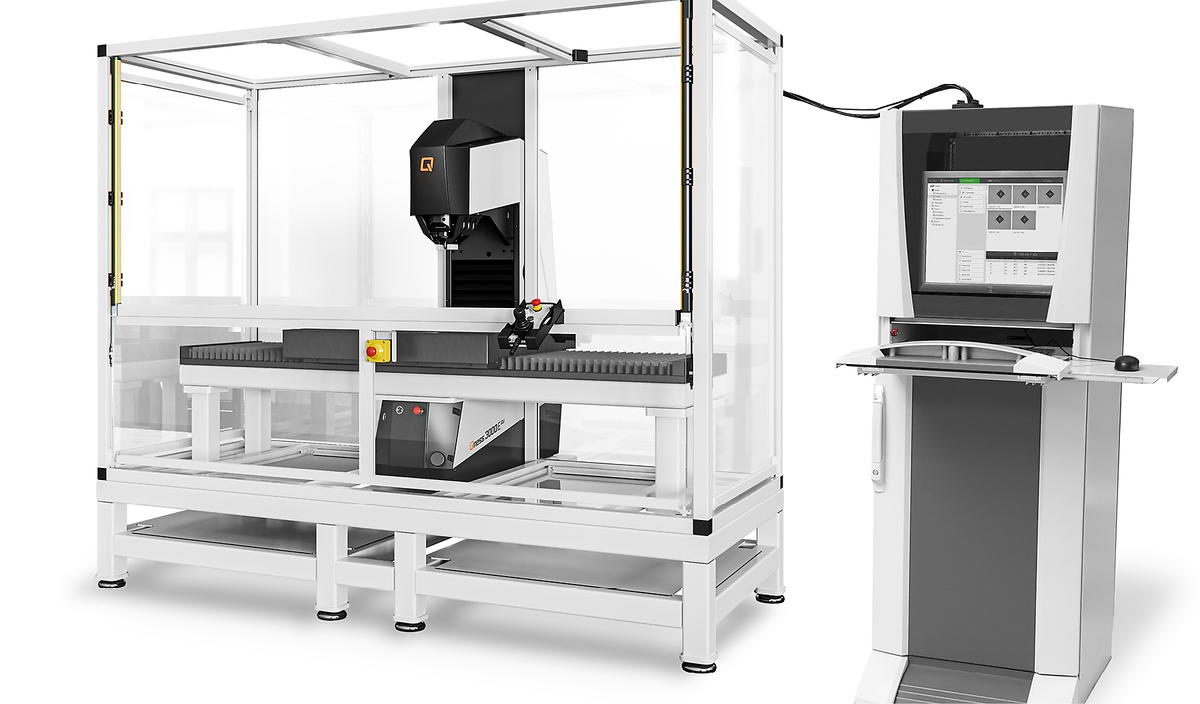

Individuele planning en professionele projectafhandeling
De draaibare teststuksteun maakt het testen van monsters mogelijk, zelfs als het testoppervlak niet parallel is aan het steunoppervlak.
Er kunnen maximaal 8 monsters in de Jominy monsterhouder worden geplaatst voor het testen met de extra Jominy testmodule. De testcyclus is volledig geautomatiseerd en wordt volgens de norm uitgevoerd. Grotere monsterhouders zijn beschikbaar op aanvraag.
Met de modellen A of A+ van de serie EVO van de macrohardheidsmeter kunnen buizen en buissegmenten volledig geautomatiseerd en met maximale verwerkingscapaciteit volgens geldende normen worden getest.
| Ondersteunde testmethodes | Brinell, Vickers, Rockwell, Knoop, Kunststoffen |
| Bereik testkracht | Model 250 A+: 1 - 250 kg (9.81 - 2450 N) Model 750 A+: 0.3 – 750 kg (2.94 – 7358 N) Model 3000 A+: 0.3 - 3000 kg (2.94 - 29430 N) |
| Monster foto camera | resolution 5 megapixel |
| Hoogteregeling | electrical via Asynchron motor |

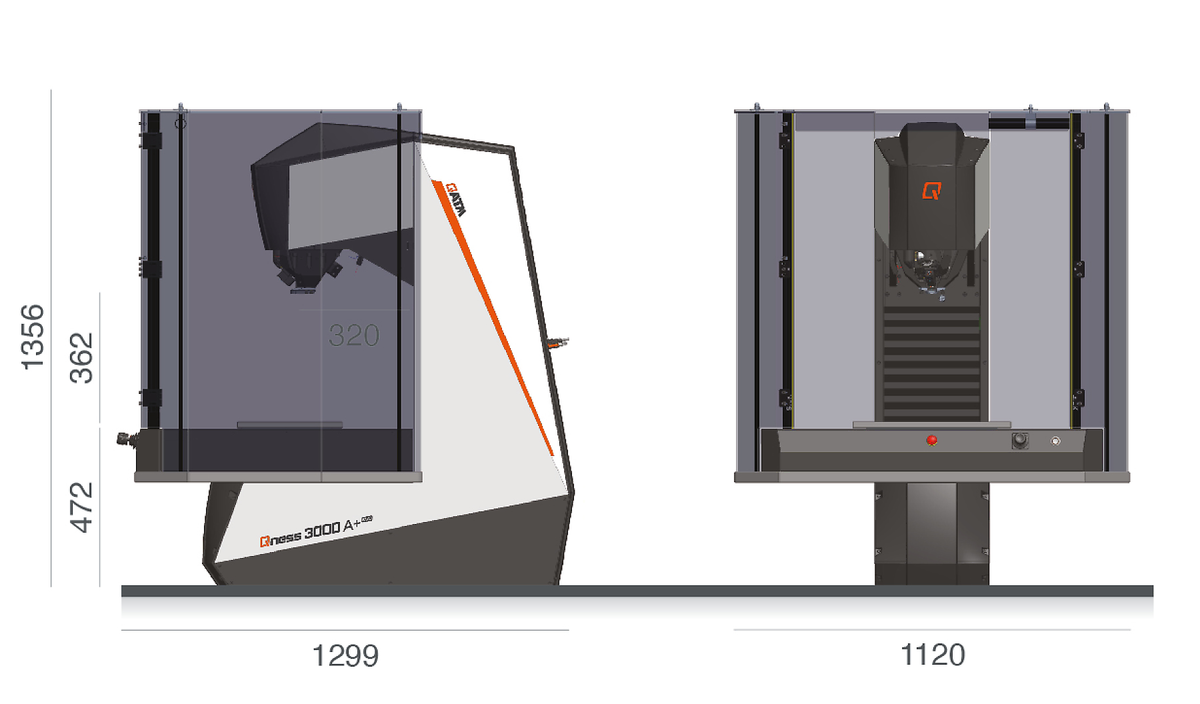

| Test hoogte / Keeldiepte | 362 / 320 mm |
| Schroefbank / Dwarsslede | motorized 450 x 297 mm |
| Dwars pad | X 460 / Y 350 mm |
| Max. gewicht werkstuk | "onbeperkt" |
| Gewicht basis machine | 695 kg |
| Stroomvoorziening | 230~ 50-60Hz 1/N/PE (option: 110~1/N/PE) |
| Max. vermogen | ~ 1680 W |
| Software | Qpix Control2 |
| Interfaces | 1x RJ45 (Ethernet) |
Toebehoren en opties | XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x Indenters (Vickers, Rockwell, Brinell), fix or swivelling downholder, signal lamp (A / A+) etc. |
| Jominy | Jominy 8-position sample holder incl. test module (optional) |
