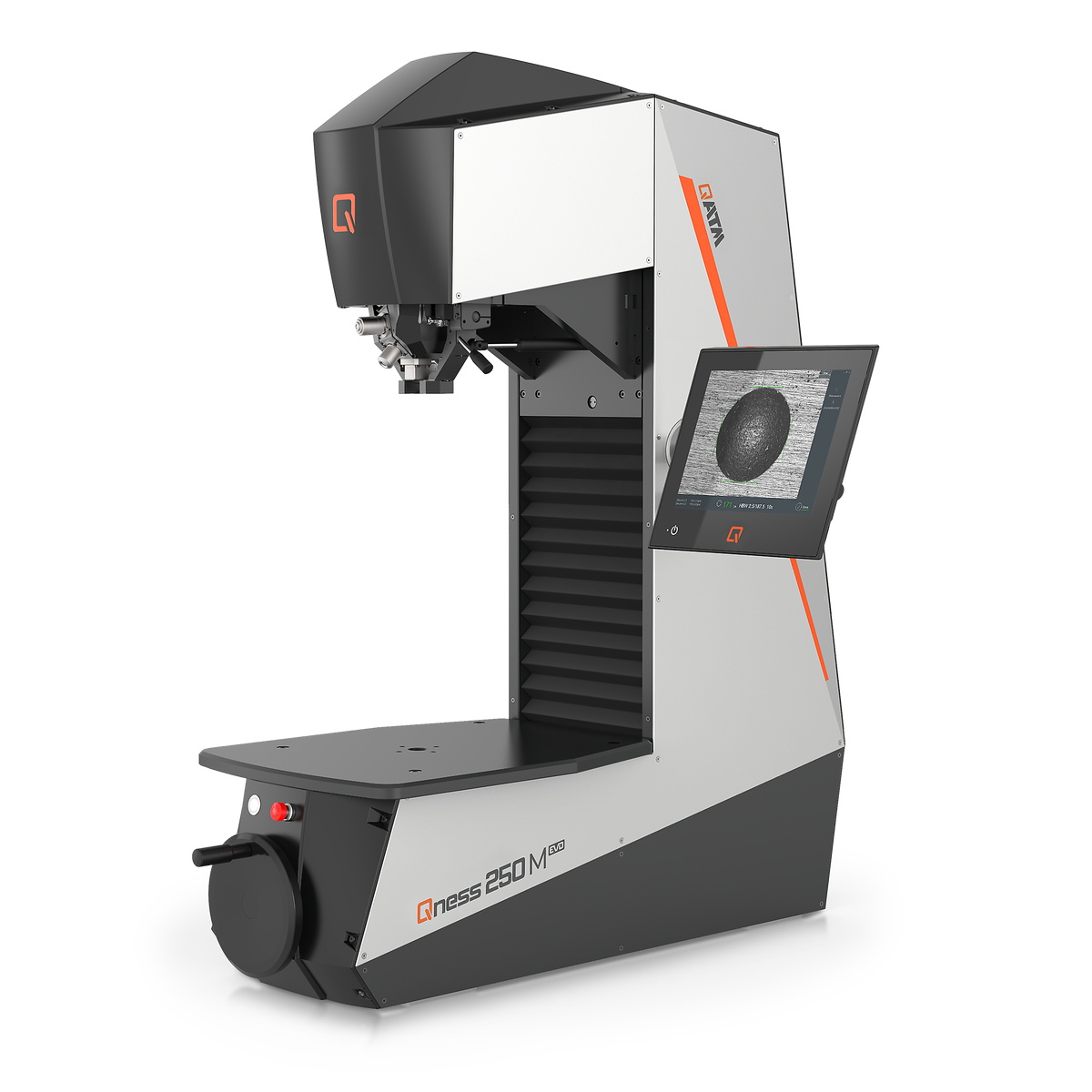

De vaste componentsteun en het extra grote testtafeloppervlak van de "M" versie maken het mogelijk om zelfs de grootste componenten te testen op hardheid.
De testkop wordt handmatig bewogen door aan het handwiel aan de voorzijde van de machine te draaien.
De lagering van de testkop is ontworpen voor een bijzonder soepele loop en maakt bediening met minimale inspanning mogelijk. De maximale testhoogte is 510 mm.
Product Video
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Geïntegreerde conversies: DIN EN ISO 18265, DIN EN ISO 50150
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Geïntegreerde conversies: DIN EN ISO 18265, DIN EN ISO 50150
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Geïntegreerde conversies: DIN EN ISO 18265, DIN EN ISO 50150
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Uniek bedieningsgemak voor grote, lastig gevormde gegoten en gevormde onderdelen en werkstukken. De werktafel, optioneel bij de versies M en E, kan tot 5° worden gekanteld - inclusief ingebouwde handgrepen - geen extra werkstukklemming nodig!

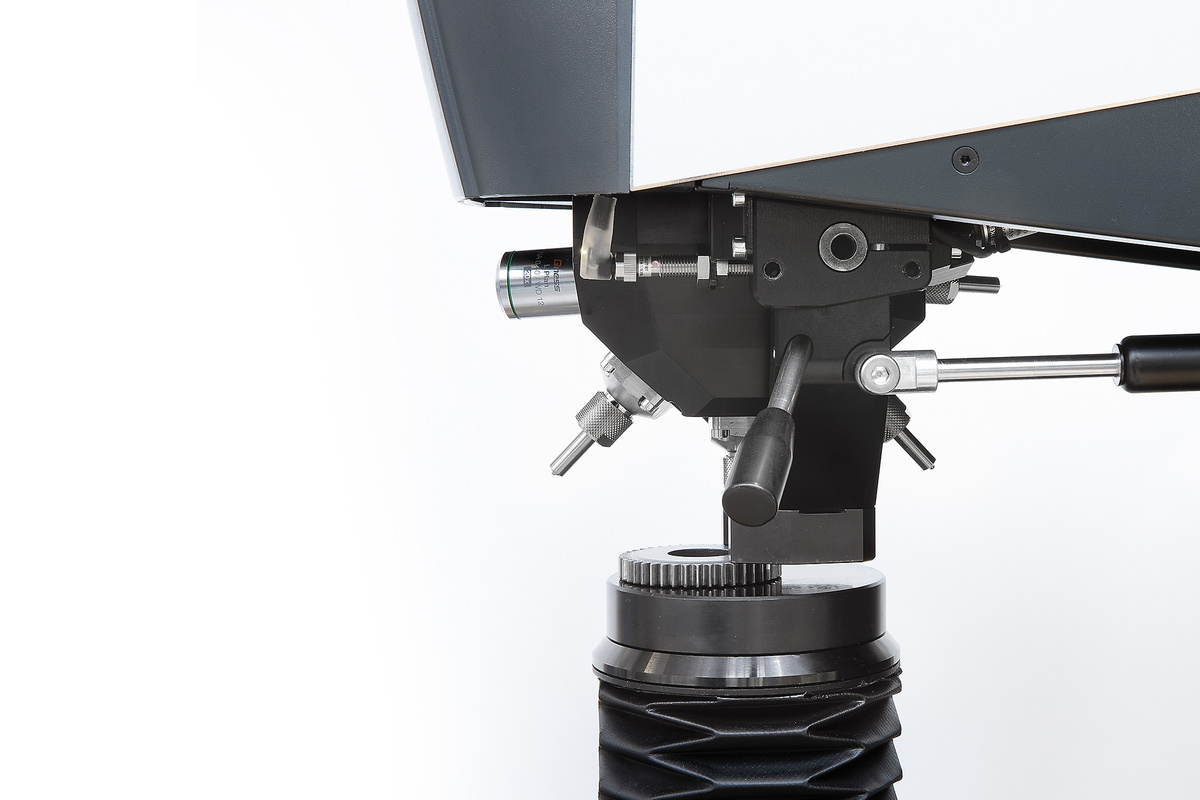

No long tool changeovers for inaccessible test positions. The downholder can be swivelled in and out via manual or motorized action, as required. Furthermore, the clamping elements can be changed easily and adapted to suit the customer‘s component.

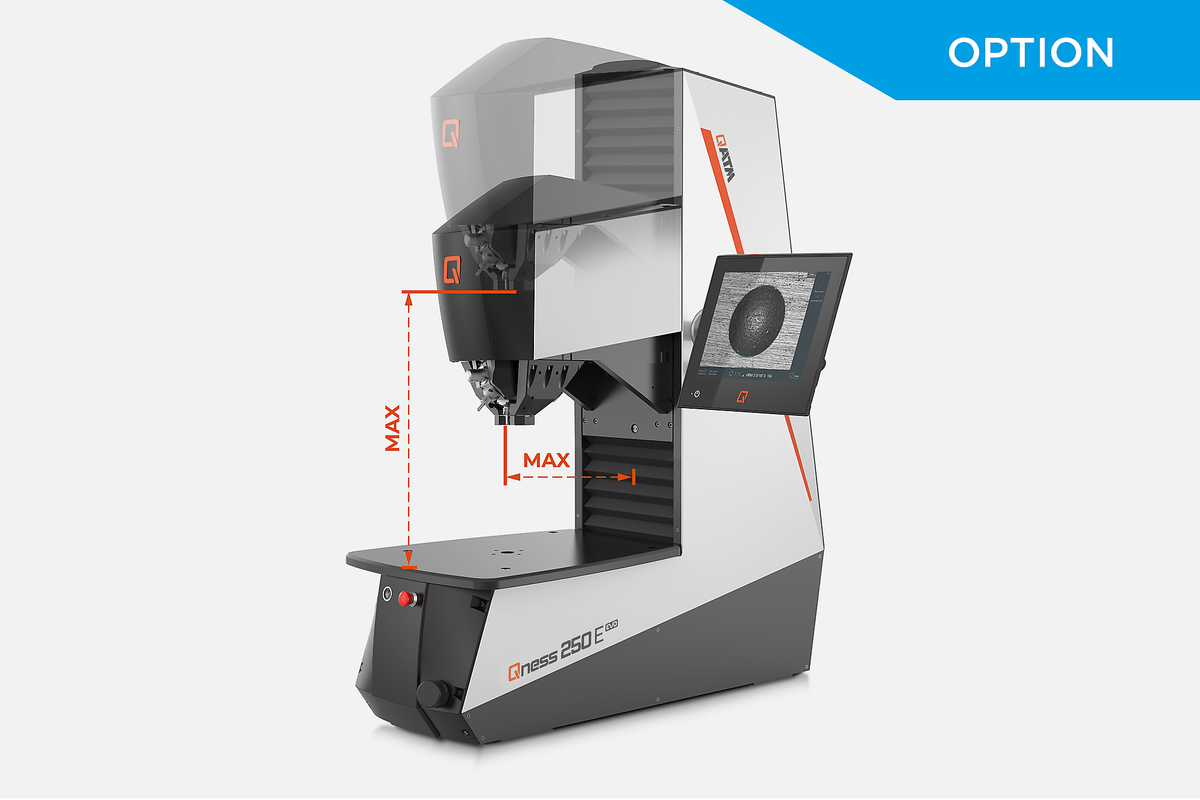

Als de 510 mm hoogte van de testruimte nog steeds niet voldoende is voor bijzonder grote, omvangrijke of moeilijk te klemmen werkstukken, kan QATM op verzoek een nog hoger machineframe leveren. Het robuuste stalen frame kan in aangepaste afmetingen worden geproduceerd.
The optics system has been completely redeveloped. It was built on site in the cleanroom at the QATM plant and benefits from the company’s comprehensive expertise. All the new devices share one universal microscope system covering all the necessary visual ranges between 0.1 mm and 8 mm in maximum clarity and contrast. The QATM system guarantees uniform illumination across the entire image, regardless of the degree of magnification, and without dark edges.
The new EVO product line guarantees optimized test parameters, a faster Windows 10 PC, much shorter serial autofocus times, significantly faster regulation of brightness and image evaluation, all of which contributes to far more rapid cycle completion times in everyday hardness testing – with even quieter operating noises.
XLED illumination modules revolutionize the analysis of Brinell indentations. Due to beading on commercially available lenses, soft Brinell indentations in particular can be subject to imprecise gauging results. In contrast, XLED lenses guarantee precise and repeatable measurements, regardless of material type and hardness, due to direct and wide-extension illumination.
High-quality CMOS 5-megapixel cameras with Ethernet data transfer define the current industrial standard. Unlike other camera systems, a far higher transmission stability is possible here. Additionally, the PC and hardness tester can be set up remotely at great distances from each other. This is ideal in manufacturing environments in which the control infrastructure is installed in external switch cabinets.

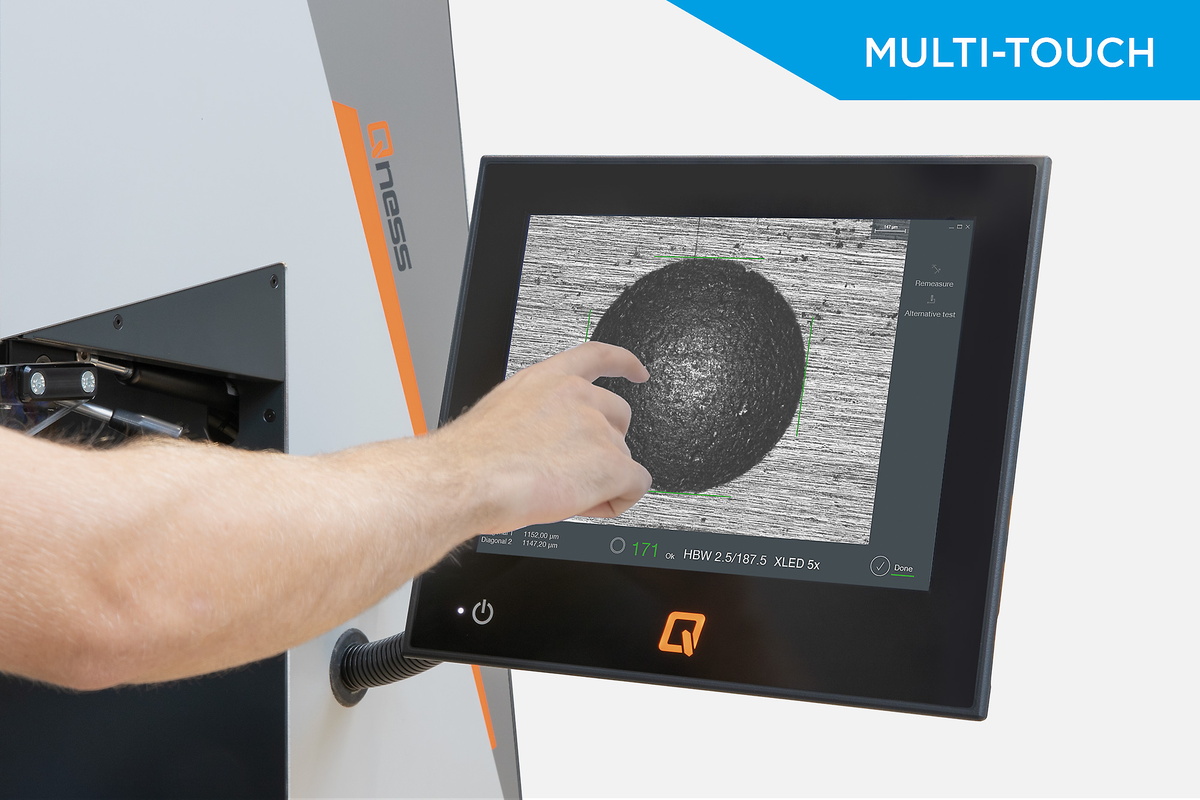

The 12” ultra-flat, capacitive touch display can be raised, lowered and tilted smoothly via ball-and-socket joints for ergonomically optimized use.
Een reeks klem- en vasthoudelementen kan worden geconfigureerd om aan de vereisten van het gereedschap te voldoen. De optionele transparante botsbeveiliging kan gereedschap op het apparaat beschermen tegen beschadiging, terwijl een onbelemmerd zicht op het interieur van de testcel wordt gewaarborgd.
We offer the very best solutions for your testing needs - from workpiece bracing, extended test area and possibilities for automation to software adaption.

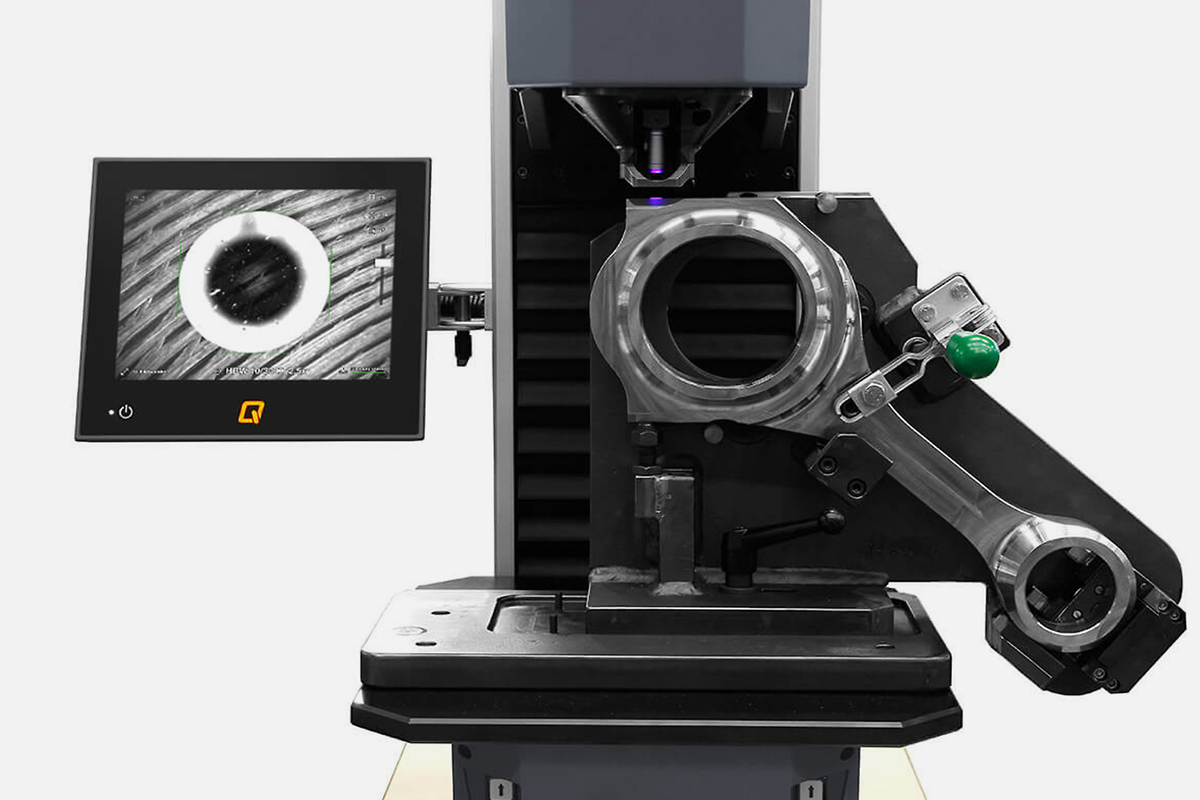

Workpiece bracing
Manually cross slide
Extended test area
Dark field illumination (option)
Ring light for soft materials (Option)
| Ondersteunde testmethodes | Brinell, Vickers, Rockwell, Knoop, Kunststoffen |
| Bereik testkracht | Qness 250 M EVO: 1 - 250 kg (9.81 - 2450 N) Qness 750 M EVO: 0.3 – 750 kg (2.94 – 7358 N) Qness 3000 M EVO: 0.3 - 3000 kg (2.94 - 29430 N) |
| Hoogteregeling | handmatig / handwiel |
| Test hoogte / Keeldiepte | 510 mm / 320 mm |
| Test schroefbank | 584 x 450 mm |
| Max. gewicht werkstuk | "onbeperkt" |
| Gewicht van basismachine | 490 kg |
| Testvolgorde | volledig automatisch / elektronische krachtregeling |
| Camerasysteem / Beeldoverdracht | 5 MP Ethernet industriële standaard / tot 270FPS |
| Gereedschap posities | 2 (standaard) of 8 (gereedschapswisselaar) |
| Software | Qpix T2 (Option: Qpix CONTROL 2 M) |
| Besturingssysteem / Harde schijf | Windows 10 IoT / 128 GB SSD |
| Gegevensinterfaces | 1x USB (voorzijde) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Lenzen | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Gezichtsvelden (afhankelijk van gereedschapsselectie) | 0.113x 0.084 mm (100x) up to 7.98 x 5.97 mm (XLED 1) |
| Display | Capacitief 12“ Aanraakscherm |
| Stroomvoorziening | 230~1/N/PE, 110~1/N/PE |
| Max. vermogen | ~ 480 W |
| Extra opties | ontwerpvoetstuk, botsbeveiliging, kruislaser, testaambeelden, prisma's, dataverbindingen, barcode-/QR-codelezer enz. |
