De nieuwe Brinell / Knoop / Rockwell / Vickers hardheidsmeter serie EVO van QATM combineert extreem korte cyclustijden met maximale precisie.
Het karakteristieke "C" gevormde machineframe geeft de CS en C versies van de Qness 250/750/3000 EVO serie hun naam.
Het beproefde concept met vaste testkop en op/neer bewegende spindel is al vele decennia standaard bij hardheidsmetingen en is ideaal geschikt voor kleine teststukken - als model "C" voor componenthoogtes tot maximaal 395 mm en als nog compacter model "CS" met 175 mm maximale testhoogte.
Product Video

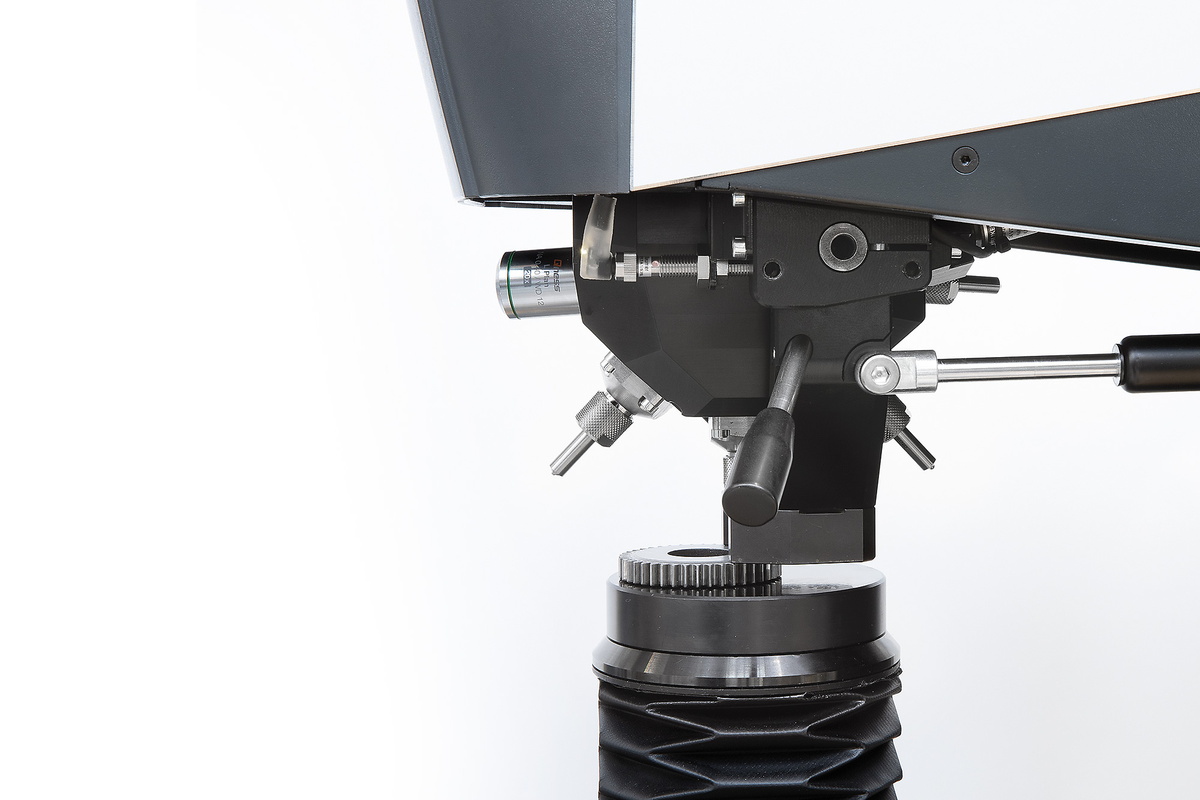

Brinell, Knoop, Rockwell or Vickers hardness testing? The sophisticated tool-changer concept with a rotational axis angle of 15° provides space for 8 tools in one uniquely compact unit. Downholder elements with a closed shape on three sides guarantee secure workpiece clamping around the test point – even for small test pieces.
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Geïntegreerde conversies: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Geïntegreerde conversies: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Geïntegreerde conversies: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.

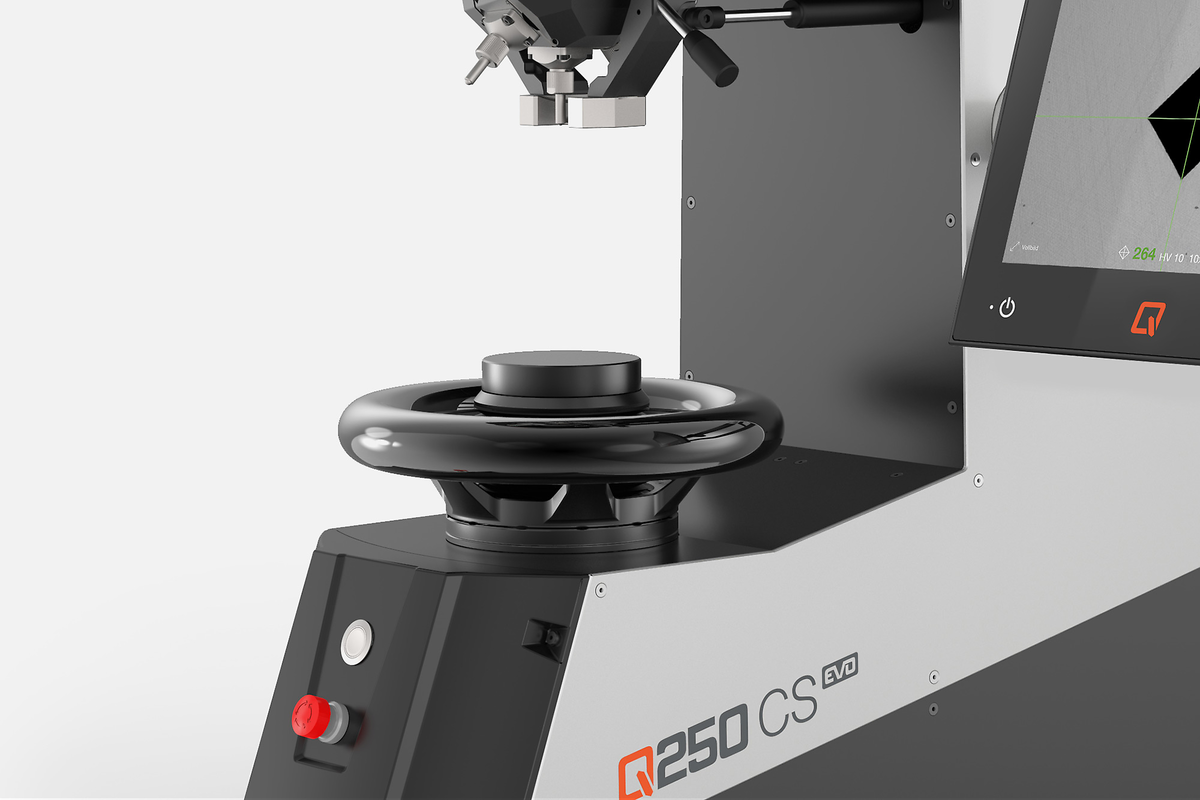

via stabiele, uiterst precieze spindelgeleiding met rollager. Solide, onderhoudsvrije structuur met een verfijnd zwart verchroomd handwiel. Alle Brinell / Knoop / Rockwell / Vickers hardheidsmeters van de EVO serie zijn verkrijgbaar met een Ø25 mm tafelbevestiging (optionele ¾" adapter verkrijgbaar).

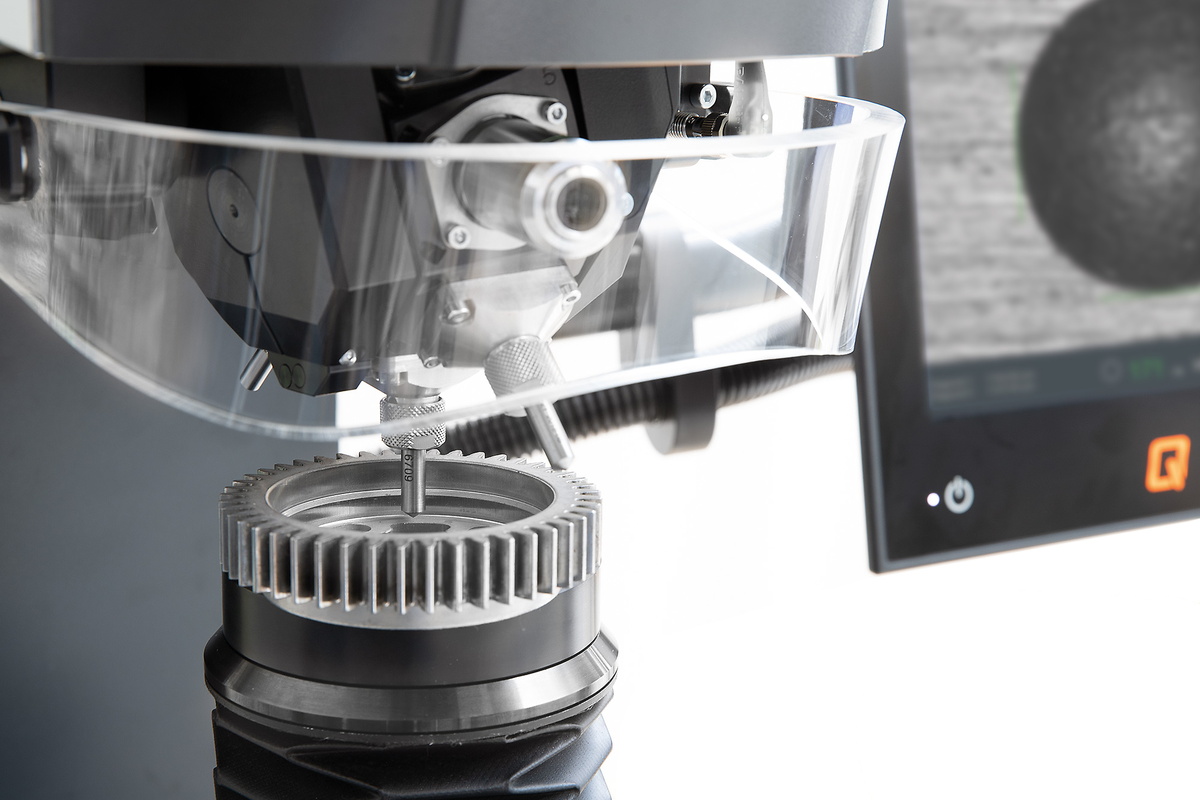

No long tool changeovers for inaccessible test positions. The downholder can be swivelled in and out via manual or motorized action, as required. Furthermore, the clamping elements can be changed easily and adapted to suit the customer‘s component.

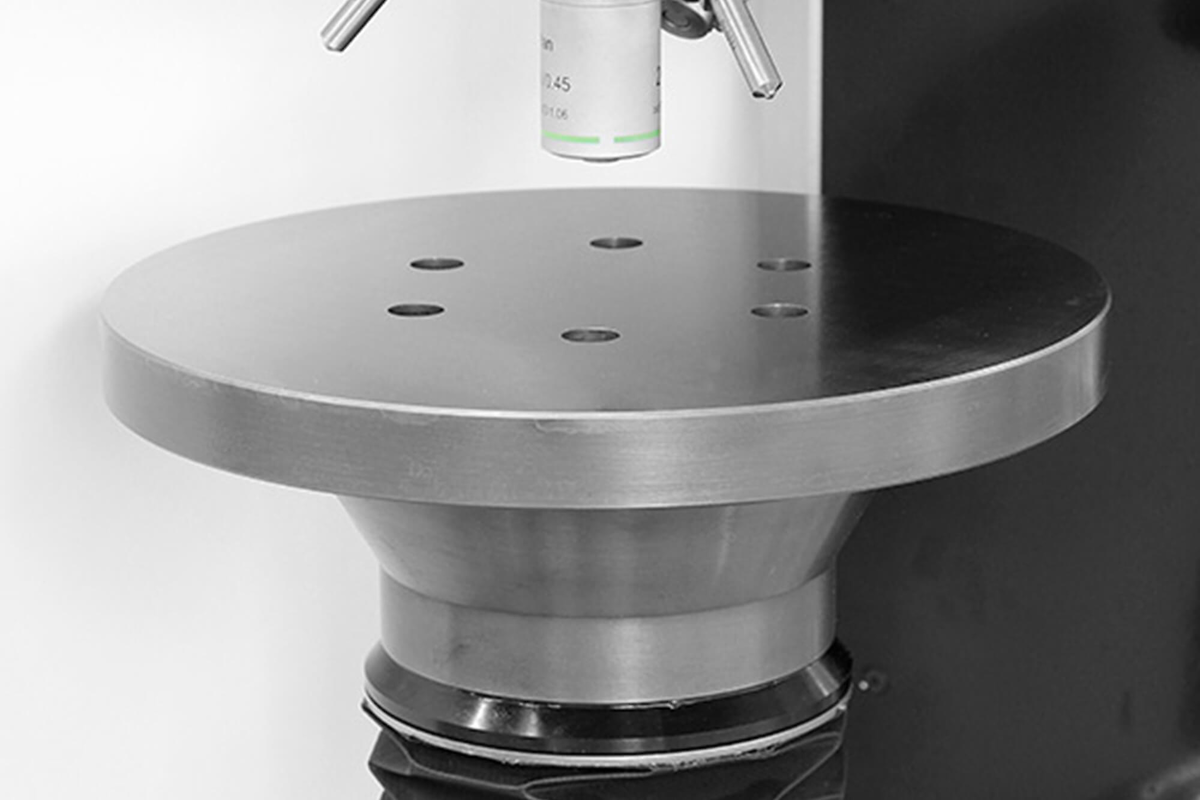

The wide range of available test anvils and prisms enable hardness testing to be conducted on unusually large or spherical items, and on test objects with an uneven test surface.
Alle 250/750/3000 hardheidsmeters van de EVO-serie zijn standaard uitgerust met een klemming voor 2 gereedschappen - eenvoudig en betaalbaar met ruimte voor een testkop en een lens of XLED - ideaal voor onveranderlijke testvereisten.
Uniek eenvoudig wisselen van indringlichaam zonder gereedschap door snelwisselmechanisme voor indringlichaam.
The optics system has been completely redeveloped. It was built on site in the cleanroom at the QATM plant and benefits from the company’s comprehensive expertise. All the new devices share one universal microscope system covering all the necessary visual ranges between 0.1 mm and 8 mm in maximum clarity and contrast. The QATM system guarantees uniform illumination across the entire image, regardless of the degree of magnification, and without dark edges.

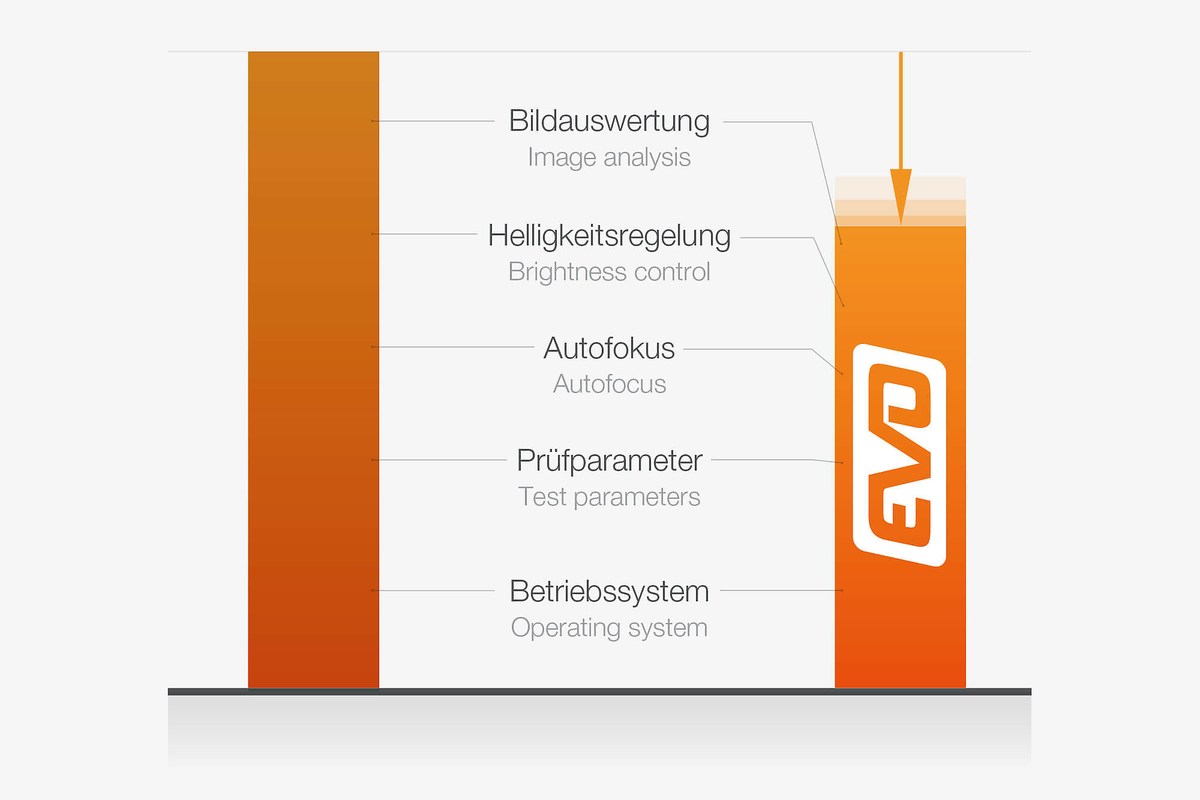

The new EVO product line guarantees optimized test parameters, a faster Windows 10 PC, much shorter serial autofocus times, significantly faster regulation of brightness and image evaluation, all of which contributes to far more rapid cycle completion times in everyday hardness testing – with even quieter operating noises.

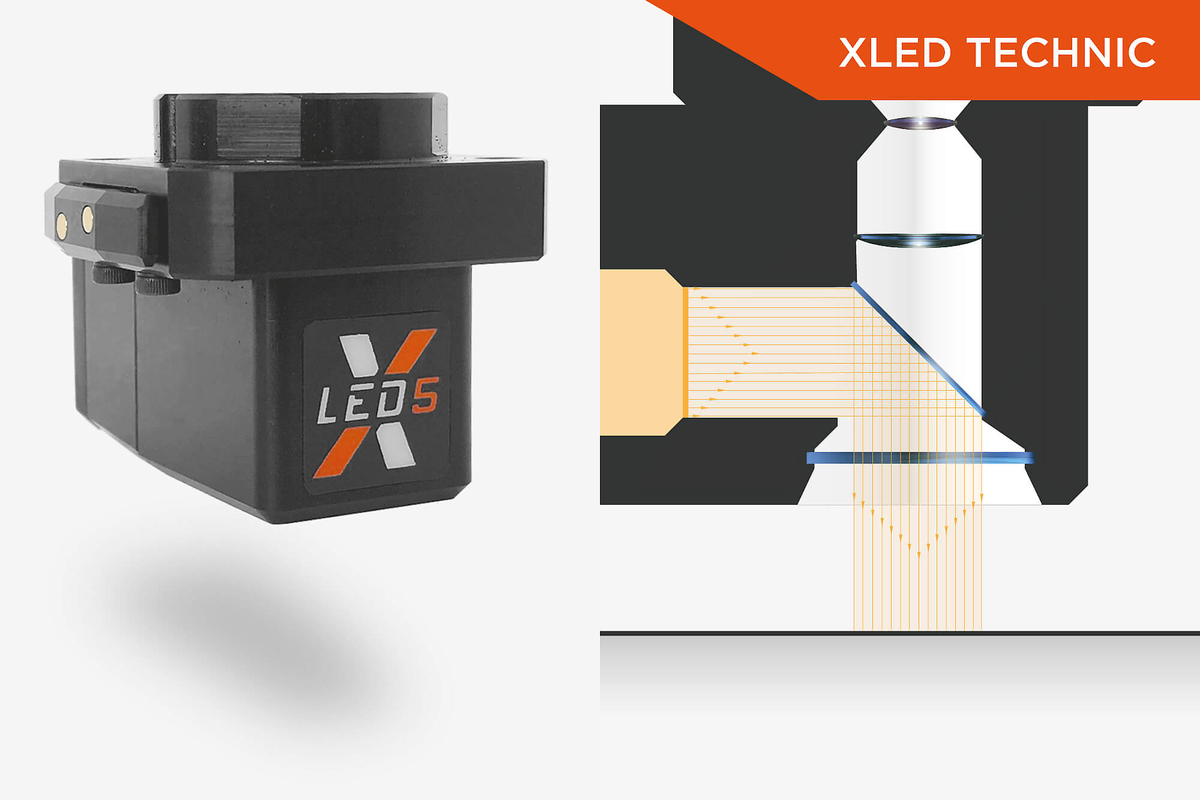

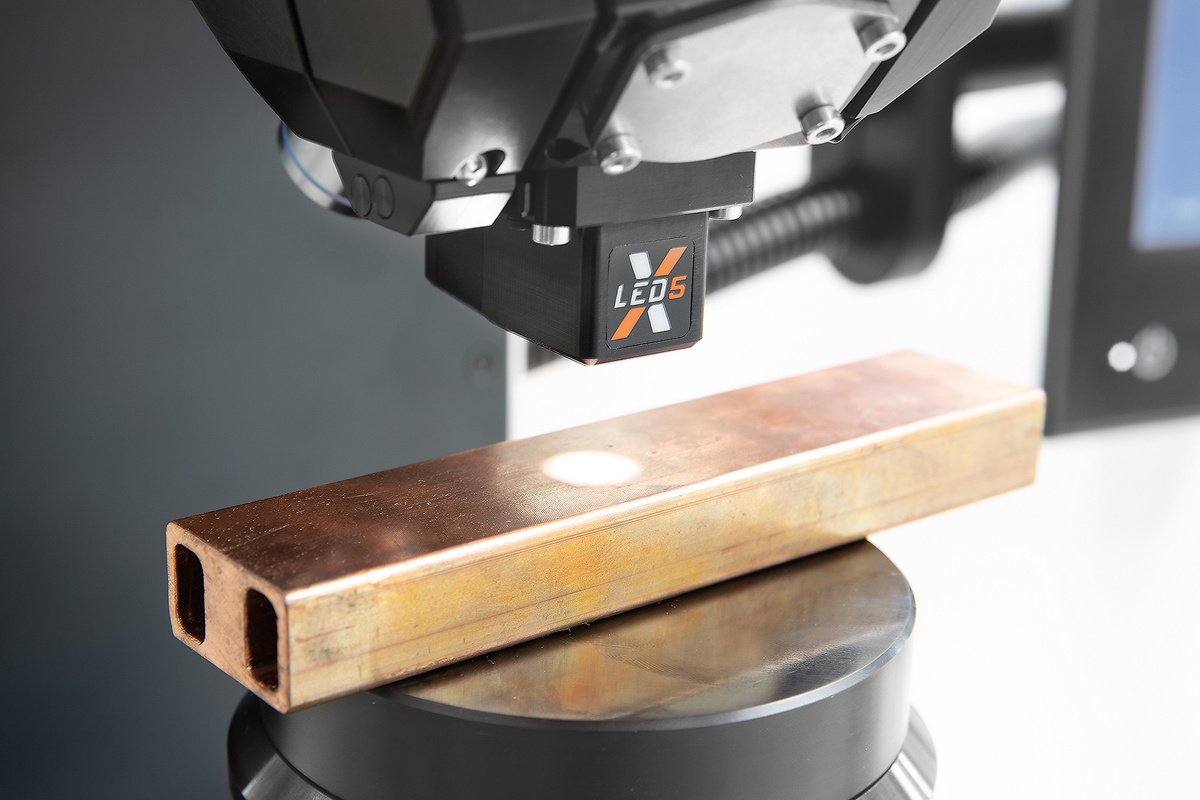

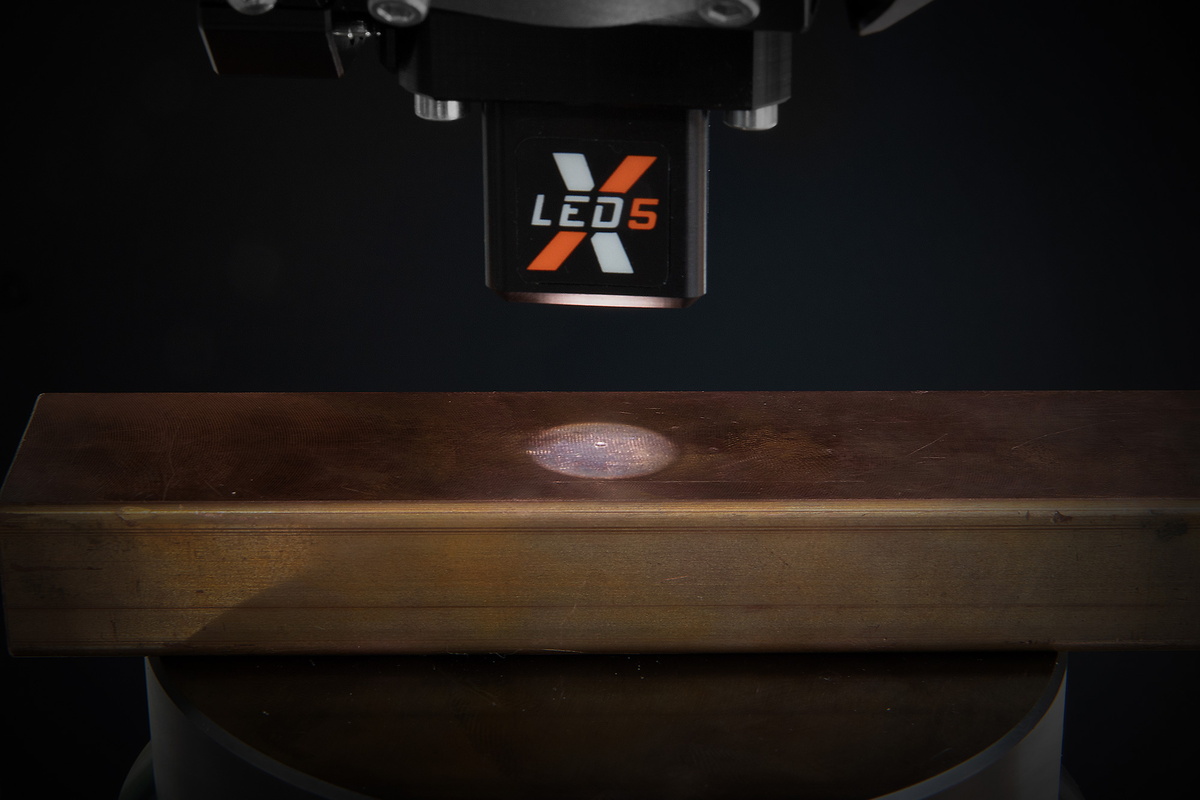

XLED illumination modules revolutionize the analysis of Brinell indentations. Due to beading on commercially available lenses, soft Brinell indentations in particular can be subject to imprecise gauging results. In contrast, XLED lenses guarantee precise and repeatable measurements, regardless of material type and hardness, due to direct and wide-extension illumination.

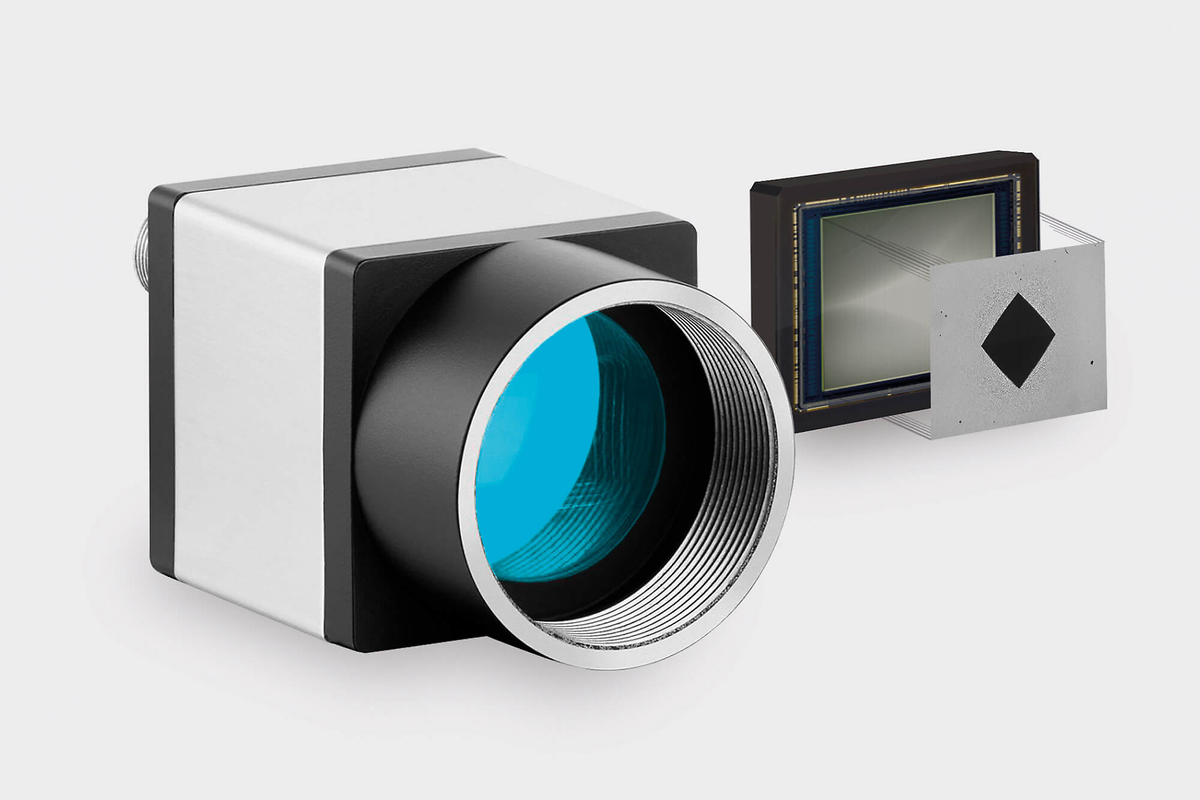

High-quality CMOS 5-megapixel cameras with Ethernet data transfer define the current industrial standard. Unlike other camera systems, a far higher transmission stability is possible here. Additionally, the PC and hardness tester can be set up remotely at great distances from each other. This is ideal in manufacturing environments in which the control infrastructure is installed in external switch cabinets.

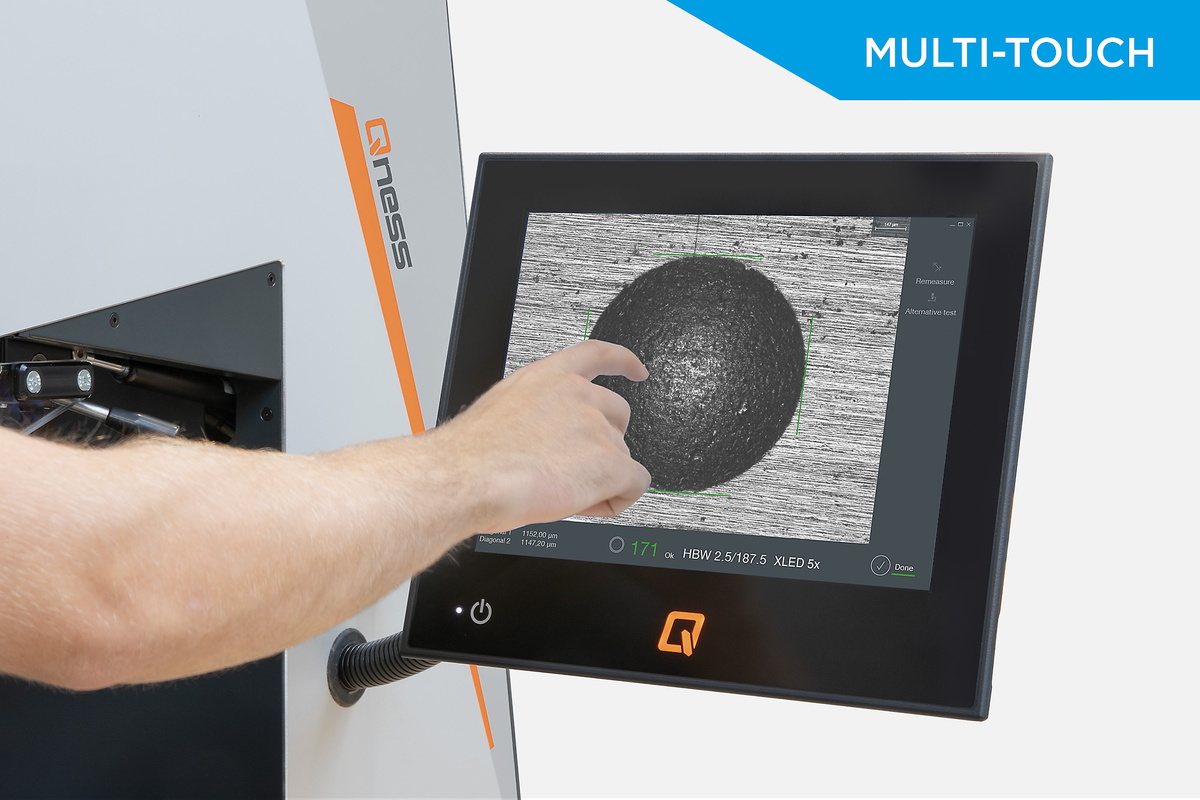

The 12” ultra-flat, capacitive touch display can be raised, lowered and tilted smoothly via ball-and-socket joints for ergonomically optimized use.

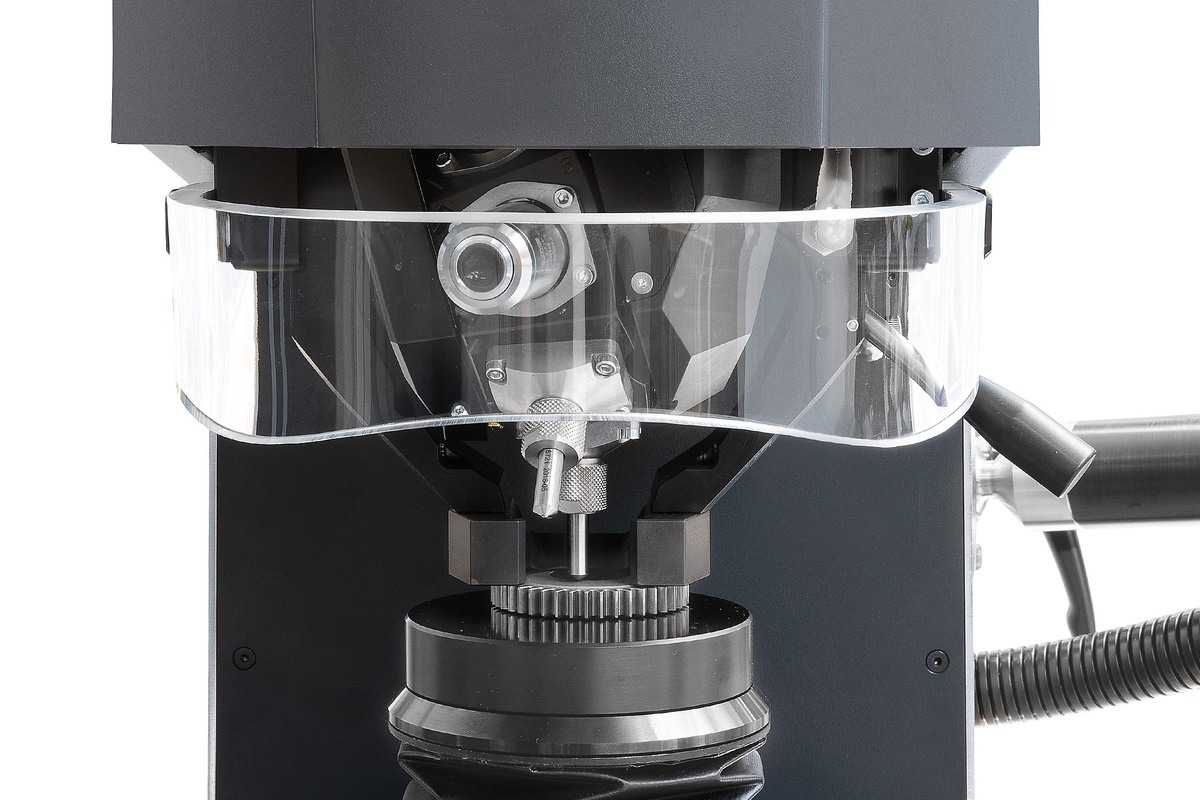

Een reeks klem- en vasthoudelementen kan worden geconfigureerd om aan de vereisten van het gereedschap te voldoen. De optionele transparante botsbeveiliging kan gereedschap op het apparaat beschermen tegen beschadiging, terwijl een onbelemmerd zicht op het interieur van de testcel wordt gewaarborgd.
| Ondersteunde testmethodes | Brinell, Vickers, Rockwell, Knoop, Kunststoffen |
| Bereik testkracht | Model 250 CS: 1 - 250 kg (9.81 - 2450 N) Model 750 CS: 0.3 – 750 kg (2.94 – 7358 N) Model 3000 CS: 0.3 - 3000 kg (2.94 - 29430 N) |
| Hoogteregeling | handmatig / spindel |
| Test hoogte / Keeldiepte | 175 / 220 mm |
| Test schroefbank | ø 100 mm |
| Max. gewicht werkstuk | "onbeperkt" |
| Gewicht basis machine | 250 kg |
| Testvolgorde | volledig automatisch / elektronische krachtregeling |
| Camerasysteem / Beeldoverdracht | 5 MP Ethernet industriële standaard / tot 270FPS |
| Gereedschap posities | 2 (standaard) of 8 (gereedschapswisselaar) |
| Software | Qpix T2 (Option: Qpix CONTROL 2 M) |
| Besturingssysteem / Harde schijf | Windows 10 IoT / 128 GB SSD |
| Gegevensinterfaces | 1x USB (voorzijde) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Lenzen | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Gezichtsvelden (afhankelijk van gereedschapsselectie) | 0.113x 0.084 mm (100x) up to 7.98 x 5.97 mm (XLED 1) |
| Display | Capacitief 12“ Aanraakscherm |
| Stroomvoorziening | 230~1/N/PE, 110~1/N/PE |
| Max. vermogen | ~ 480 W |
| Extra opties | ontwerpvoetstuk, botsbeveiliging, kruislaser, testaambeelden, prisma's, dataverbindingen, barcode-/QR-codelezer enz. |
| Ondersteunde testmethodes | Brinell, Vickers, Rockwell, Knoop, Kunststoffen |
| Bereik testkracht | Model 250 C: 1 - 250 kg (9.81 - 2450 N) Model 750 C: 0.3 – 750 kg (2.94 – 7358 N) Model 3000 C: 0.3 - 3000 kg (2.94 - 29430 N) |
| Hoogteregeling | handmatig / spindel |
| Test hoogte / Keeldiepte | 395 / 220 mm |
| Test schroefbank | ø 100 mm |
| Max. gewicht werkstuk | "onbeperkt" |
| Gewicht basis machine | 300 kg |
| Testvolgorde | volledig automatisch / elektronische krachtregeling |
| Camerasysteem / Beeldoverdracht | 5 MP Ethernet industriële standaard / tot 270FPS |
| Gereedschap posities | 2 (standaard) of 8 (gereedschapswisselaar) |
| Software | Qpix T2 (Option: Qpix CONTROL 2 M) |
| Besturingssysteem / Harde schijf | Windows 10 IoT / 128 GB SSD |
| Gegevensinterfaces | 1x USB (voorzijde) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Lenzen | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Gezichtsvelden (afhankelijk van gereedschapsselectie) | 0.113x 0.084 mm (100x) up to 7.98 x 5.97 mm (XLED 1) |
| Display | Capacitief 12“ Aanraakscherm |
| Stroomvoorziening | 230~1/N/PE, 110~1/N/PE |
| Max. vermogen | ~ 480 W |
| Extra opties | ontwerpvoetstuk, botsbeveiliging, kruislaser, testaambeelden, prisma's, dataverbindingen, barcode-/QR-codelezer enz. |
