Tijdens de ontwikkeling van de Qness 200 eenheden werd bijzondere aandacht besteed aan de volgende zaken: Maximale prestaties met minimale inspanning.
Het beproefde concept met vaste testkop en beweegbare spindel, evenals de compactheid geven de Qness 200 CS zijn naam, de met precisie vervaardigde vijfvoudige revolver zijn snelheid.

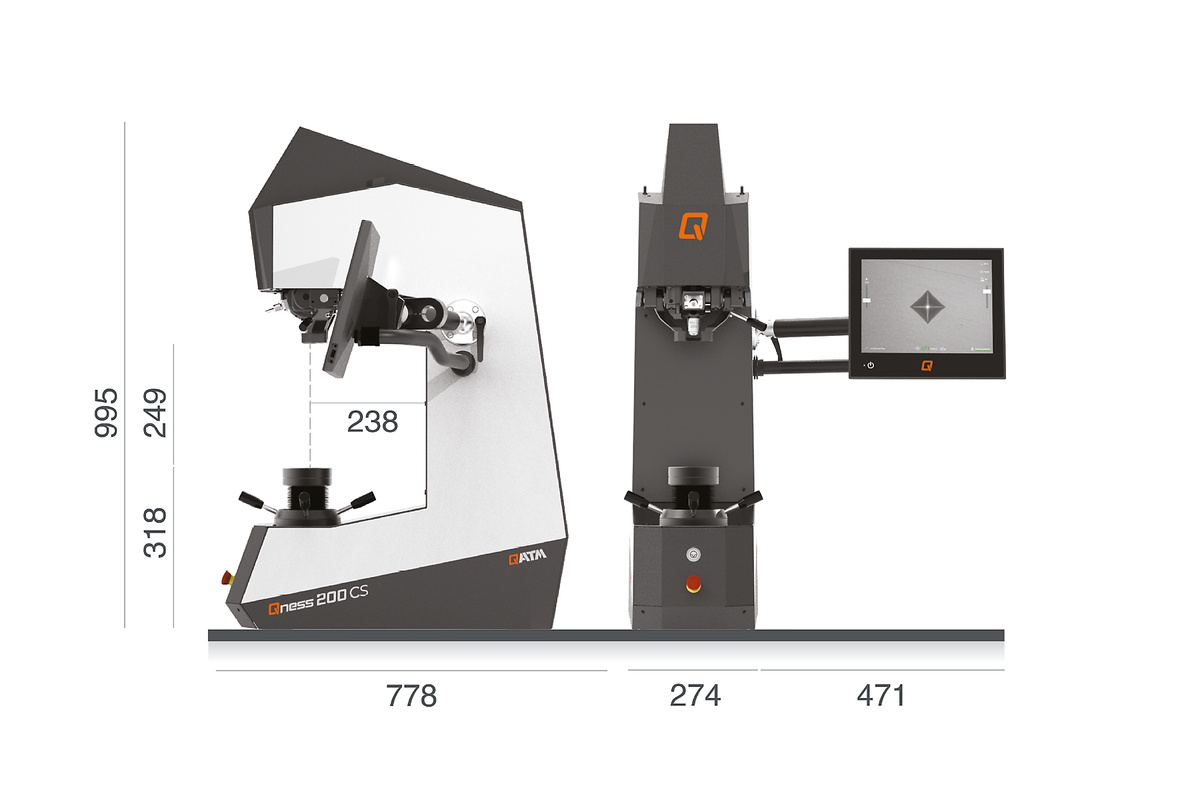

Met een testhoogte tot 250 mm en een projectie van 238 mm is de Qness 200 bij uitstek geschikt voor kleine tot middelgrote onderdelen.
Product Video
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Elektronische krachttoepassing en closed-loop controle
Geïntegreerde conversies: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Ongeëvenaard in zijn klasse! Wij weten hoe belangrijk een apparaat van superieure kwaliteit kan zijn en garanderen een uitstekende kwaliteit van onze Qness 200 CS/CSA+ serie. Ontwikkeld en geproduceerd in Oostenrijk!
XLED lichtmodules zorgen voor een revolutie in de evaluatie van Brinell indrukken: vooral bij zachte Brinell indrukken kunnen commercieel verkrijgbare lenzen onnauwkeurige meetresultaten interpreteren. XLED lenzen garanderen nauwkeurige en herhaalbare meetresultaten door directe verlichting.

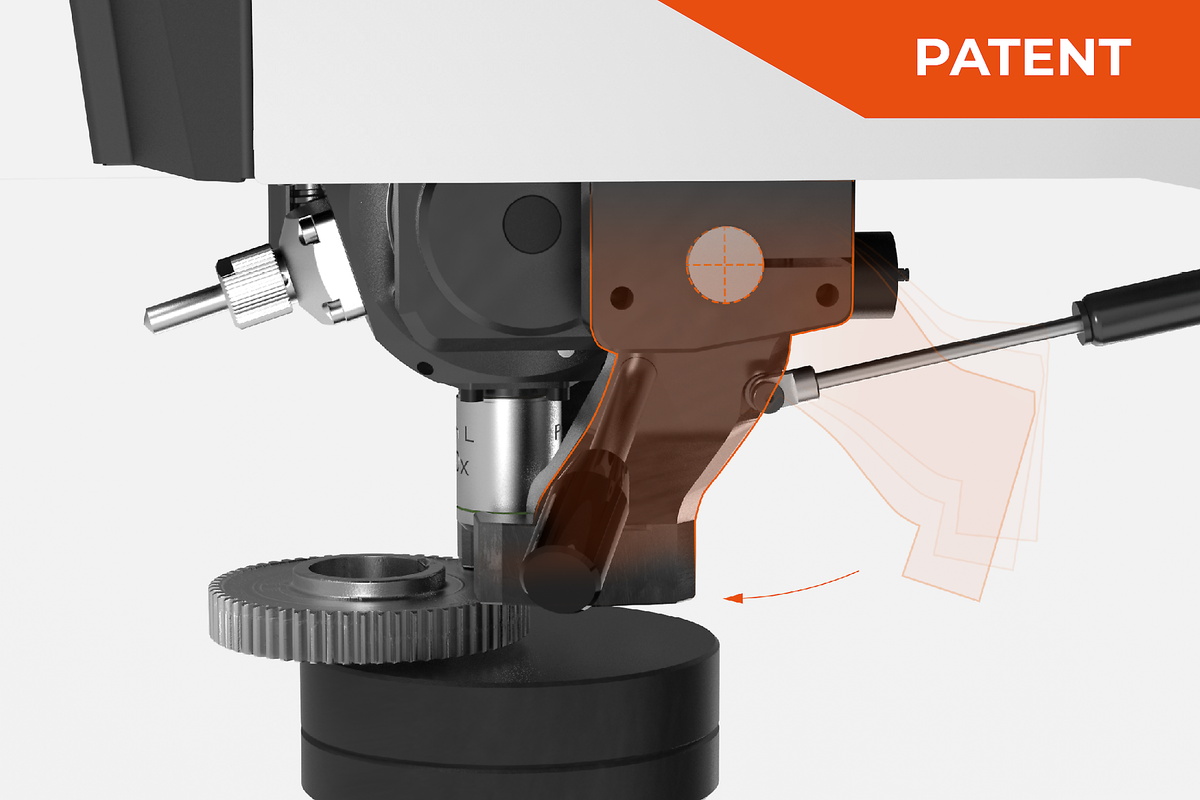

Geen lange gereedschapswisselingen voor ontoegankelijke testposities. De neerhouder kan handmatig in- en uitgezwenkt worden. Bovendien kunnen de klemelementen eenvoudig worden verwisseld en aangepast aan het onderdeel van de klant.
Hoogwaardige CMOS 5 megapixel camera's bepalen de huidige industriestandaard. In vergelijking met andere camerasystemen is een veel hogere transmissiestabiliteit mogelijk. Bovendien kunnen PC en hardheidsmeter ook over grotere afstanden afzonderlijk worden ingesteld.
Een reeks klem- en vasthoudelementen kan worden geconfigureerd om aan de vereisten van het gereedschap te voldoen. De optionele transparante botsbeveiliging kan gereedschap op het apparaat beschermen tegen beschadiging, terwijl een onbelemmerd zicht op het interieur van de testcel wordt gewaarborgd.

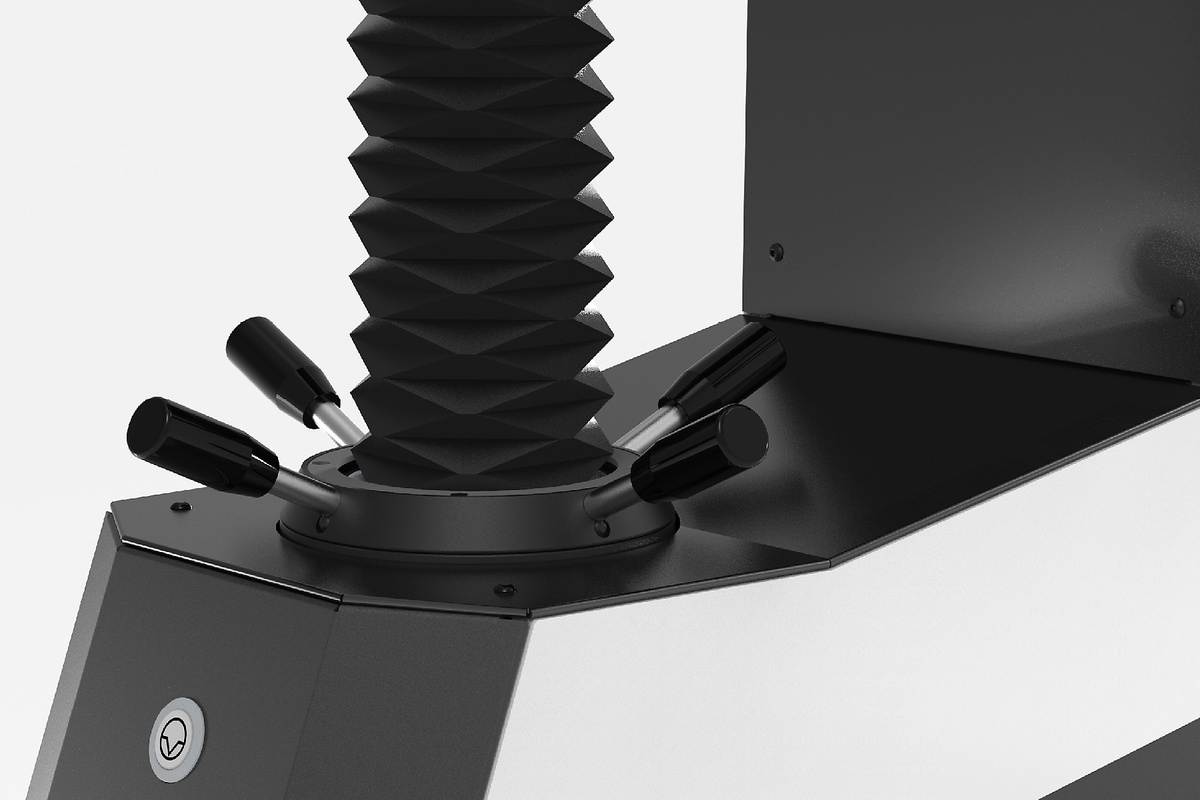

Hoogteverstelling via stabiele, uiterst precieze rolgelagerde spindelgeleiding. Solide, onderhoudsvrije structuur. Alle apparaten zijn leverbaar met een tafelbevestiging van Ø 25 mm (optionele ¾" adapter leverbaar), waardoor het gebruik van een groot aantal testtafels en -apparaten mogelijk is.

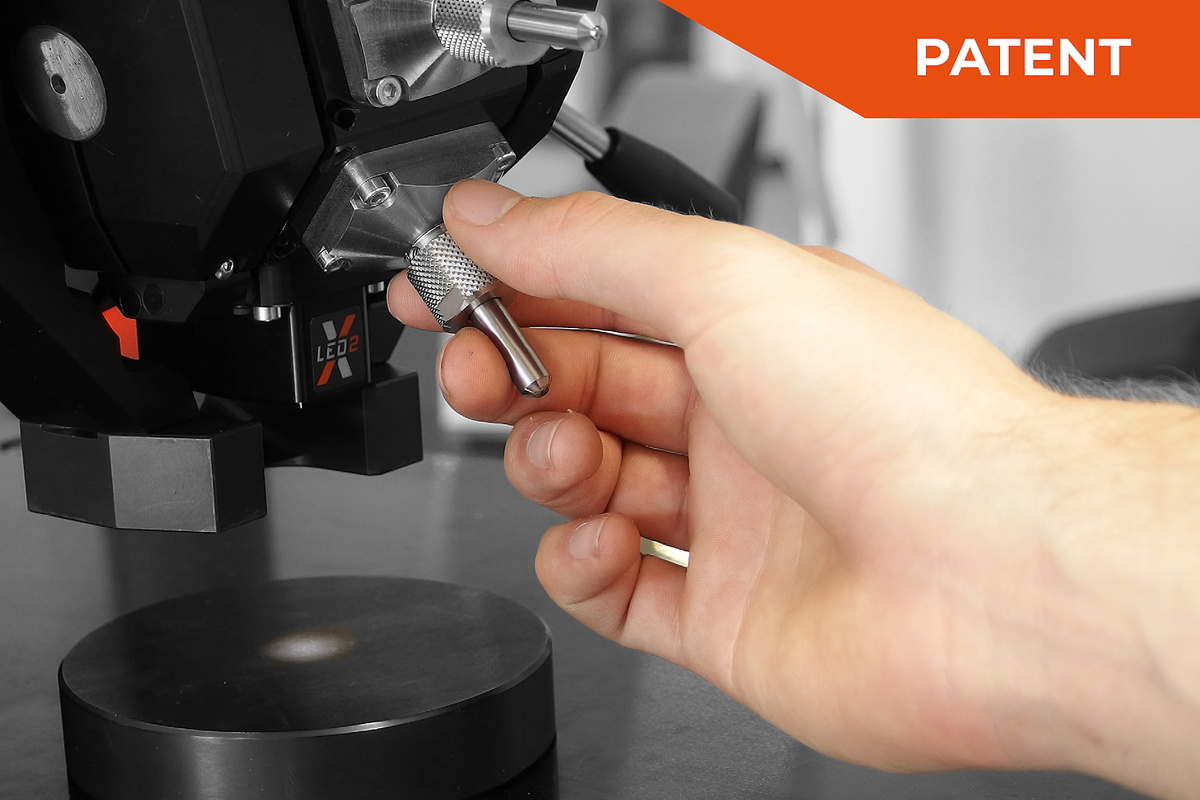

Uniek eenvoudig wisselen van indringlichaam zonder gereedschap door snelwisselmechanisme voor indringlichaam.

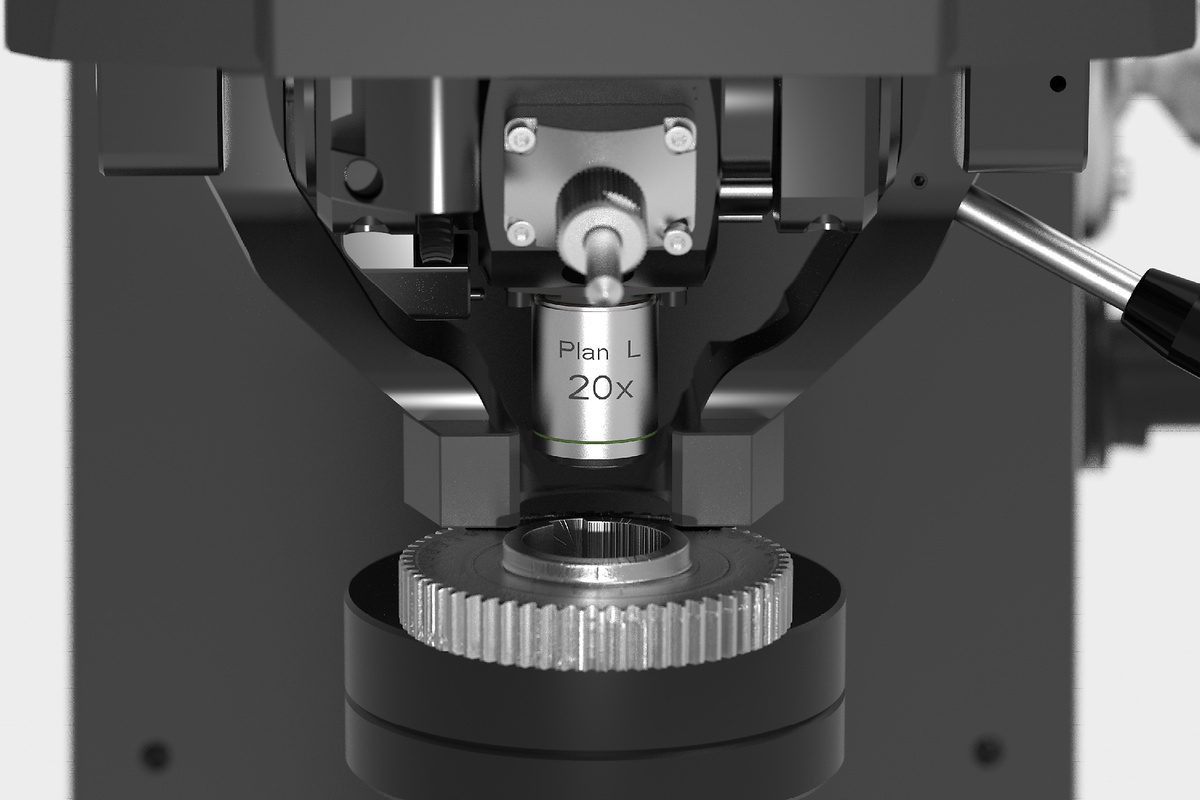

Eenvoudig universele toepassingen afdekken: het concept met horizontale rotatieas combineert ruimte voor 5 gereedschappen in een uniek compact ontwerp. Driezijdig gesloten elementen zorgen voor een veilige werkstukklemming dicht bij het testpunt, ook bij kleine onderdelen.

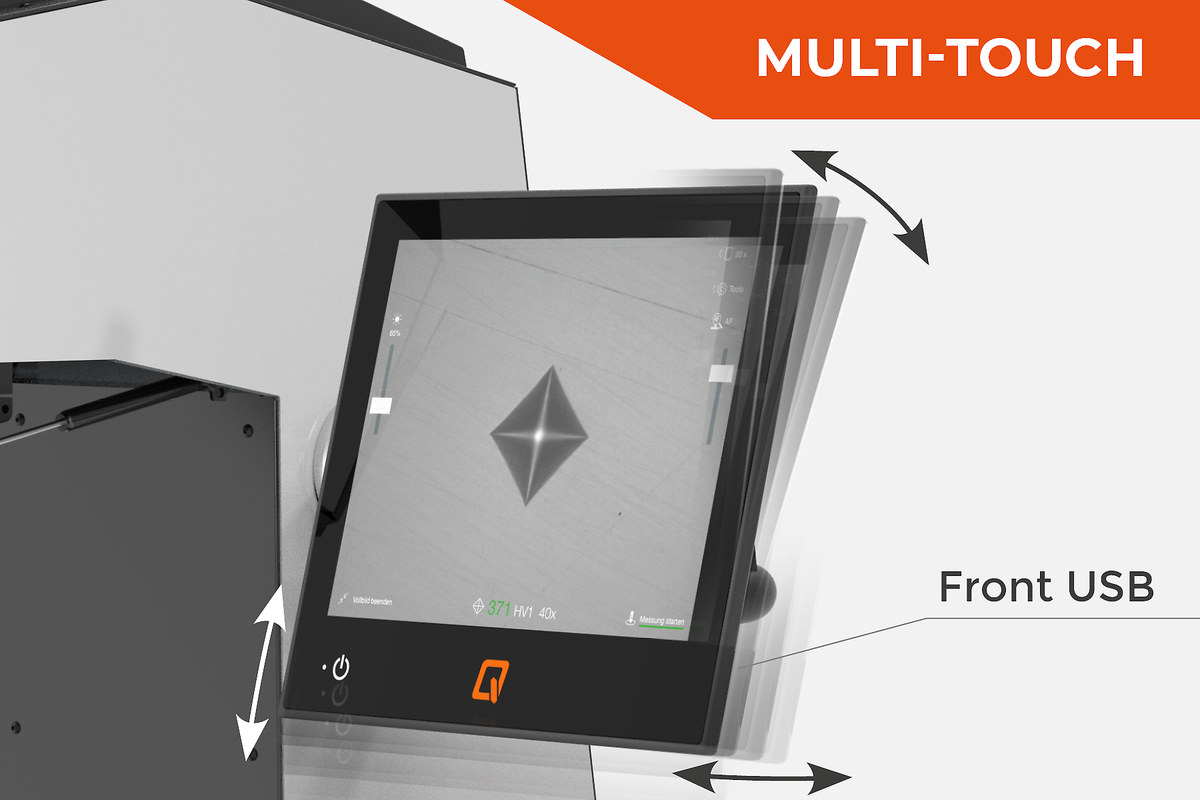

The 12” ultra-flat, capacitive touch display can be raised, lowered and tilted smoothly via ball-and-socket joints for ergonomically optimized use.

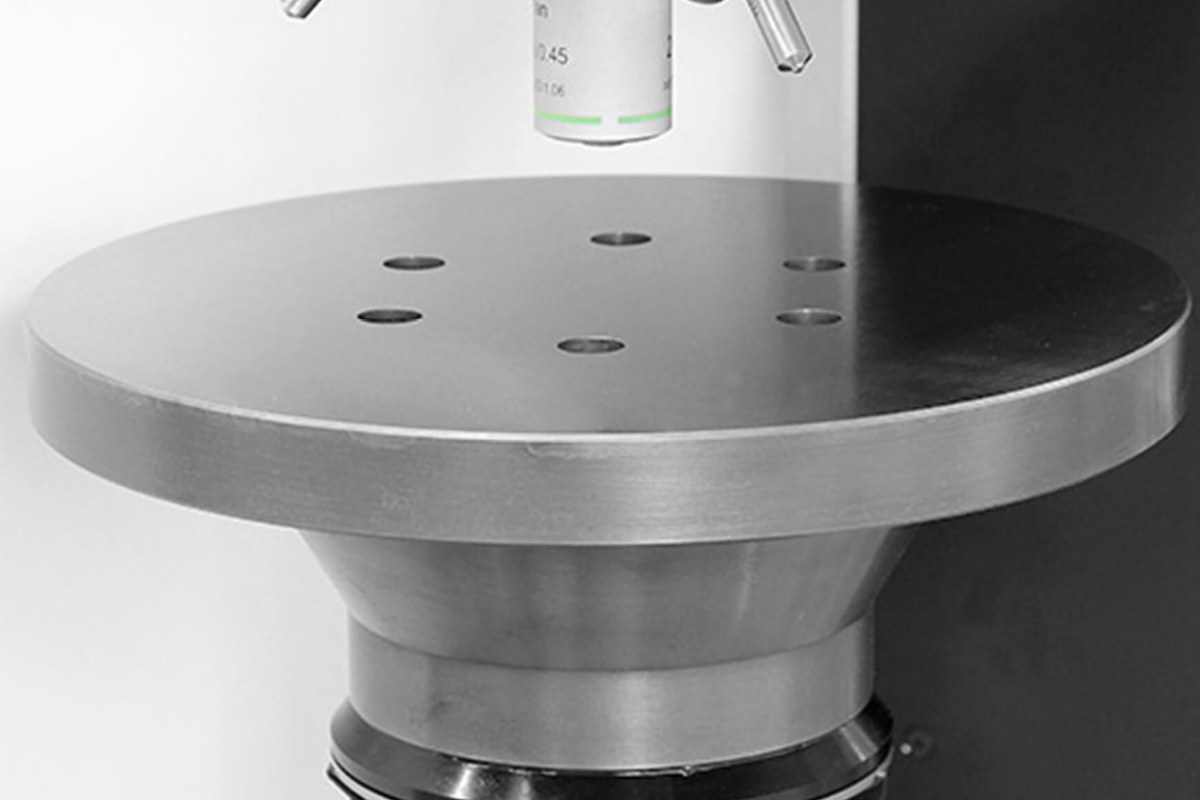

The wide range of available test anvils and prisms enable hardness testing to be conducted on unusually large or spherical items, and on test objects with an uneven test surface.
Alle machines van de ECO serie kunnen, indien gewenst, worden uitgerust met een desktop PC systeem. Klanten kunnen hun eigen PC systeem voorzien en gebruiken om hun hardheidsmeter aan te sturen.
De heldere, uniforme LED werkruimteverlichting maakt het mogelijk het testdeel veilig te positioneren. De werkruimteverlichting is ontworpen om het testgebied te verlichten zonder storende schaduwen.
A clear overview of all the most important functions on one screen guarantees user-friendliness and, most importantly, ensures test results are clearly prioritized.
Modern multi-touch operation for simple zooming and easy menu navigation.
Qconnect is de interface in QATM Qpix Control2 software, waarmee gebruikers werken men een volledig pakket voor onderling gekoppelde apparatuur, gaande van reeks-verwerking, open XML interfaces (bi-directioneel) en vooraf gespecifieerde plug-in oplossing, zoals de QDAS Plug-In+, langs klantspecifieke connectiviteitsoplossingen, volledig door QATM geïmplementeerd. We hebben een professionele oplossing voor elke toepassing.
| Bereik testkracht | 0.5 - 187.5 kg (4.9 - 1839 N) |
| Gereedschap posities | 5 (gereedschapswisselaar) |
| Software | Qpix T2 |
| Hoogteregeling | handmatig / spindel |
| Testhoogte | 250 mm |
| Keeldiepte | 238 mm |
| Testtafel | ø 100 mm |
| Dwars pad | - |
| Max. hoogte werkstuk | "onbeperkt" |
| Gewicht van basisapparaat | 132 kg |
| Testvolgorde | volautomatisch / elektronische krachttoepassing |
| Camerasysteem / Beeldoverdracht | 5 MP ethernet industriële standaard |
| Besturingssysteem / Harde schijf | Windows 10 IoT / 128 GB SSD |
| Poorten | 1x USB (voorzijde) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Lenzen | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Gezichtsveld (afhankelijk van apparatuur) | 0.113 x 0.084 mm (100x) to 4.24 x 3.18 mm (XLED2) |
| Extra opties | QATM design voetstuk, botsingsbeveiliging, kruislaser, test aambeelden, prisma's, dataverbindingen, barcode/QR code lezer etc. |
